Bộ chuyển đổi STS loại 70 cho 1656/1657 (995-017-907B ) | Type 070 BET Adapter MODULE 995-017-907B

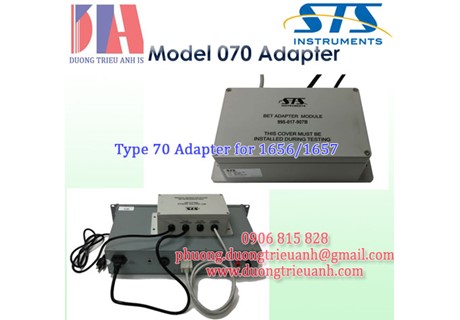

Bộ chuyển đổi STS Instruments (1656 -1657) là Bộ điều hợp I/O loại 070 của STS Instruments cho phép phần tử pin 1656 và 1657

Người thử nghiệm giao tiếp với các dây chuyền sản xuất pin đã được thiết lập cho Bộ điều khiển đầu vào và đầu ra kiểu 1652/070 BET thế hệ trước.

Bộ chuyển đổi này chuyển đổi tín hiệu điều khiển 115Vac thành đầu vào tín hiệu mức thấp bị cô lập phù hợp với 1656 và 1657.

Sử dụng mô-đun Bộ điều hợp này, các tính năng sau có thể được thêm vào STS mới hơn

Người thử nghiệm mô hình 1656/1657:

• Loại bỏ dây dòng AC mô-đun

• Chỉ hoạt động trên đầu vào 115Vac

• Thêm lỗ 3/4 inch để đưa dây dẫn xuyên qua

• Dải đầu vào/ra 6 vị trí bên trong

Thông số kỹ thuật:

Type 070 BET ADAPTER MODULE 995-017-907B Supplied with:

• 995-017-907B Operator Manual (download)

TEST INPUT: 115Vac applied will initiate and maintain test voltage

REJECT OUTPUT: 115VAC Line Derived

INPUT VOLTAGE 115V ± 10 % variation; 47 – 63 Hz

CONNECTION: Terminal Strip, Pin 1 (Line) and Pin 2 (Neutral)

TERMINAL STRIP CONNECTIONS:

PIN 1 AC Line Input (Line)

PIN 2 AC Line Input (Neutral)

PIN 3 Ground

PIN 4 AC Test Input (High)

PIN 5 AC Reject Output (High)

PIN 6 No Connection

-TT1652 Tùy Chọn:

Việc sử dụng bộ chuyển đổi này yêu cầu -TT1652

Tùy chọn trên phần tử pin 1656 hoặc 1657 Kiểm thử. Đây là một tùy chọn được cấu hình tại nhà máy.

Với tùy chọn này, đầu vào TEST TRIGGER sẽ được kích hoạt cấp độ và thử nghiệm sẽ diễn ra miễn là đầu vào kiểm tra được kích hoạt, tương tự như đầu vào Kích hoạt Kiểm tra 1652.

Ordering Information:

Type 070 BET ADAPTER MODULE 995-017-907B Supplied with:

• 995-017-907B Operator Manua

Ordering Information:

1656 Digital Battery Element Tester. Rack Mountable Cabinet

1657 Digital Battery Element Tester

1656 Auto-Line High Voltage Channel Multiplexer for use with 1656 or 1657

Options:

-RS232      RS232 Serial Interface

-RS485      RS485 Serial Interface, Multi-drop

-RPC        Rear Panel HV Connections

-TT         TT1652 Test Trigger Input Mode compatible with 1652

Accessories:

995-017-907B   Battery Element Tester Adapter Module Type 070

200025  Safety Retracting Probe with 6 ft. Lead, Red Alden Plug

200386  Safety Retracting Probe with 10 ft. Lead, Red Alden Plug

200026      Safety Retracting Probe with 6 ft. Lead, Black Alden Plug

200387  Safety Retracting Probe with 10 ft. Lead, Black Alden Plug

Mô-đun Auto-Line Hỗ trợ kiểm tra sáu cell pin trong dây chuyền sản xuất tự động. Chỉ tương thích với model 1656-PRC.
