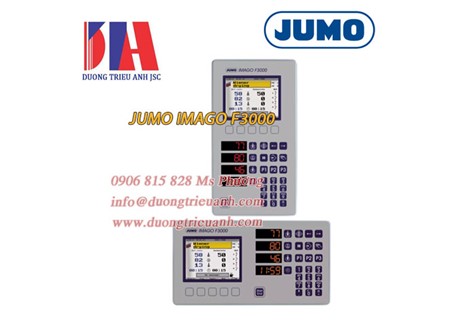

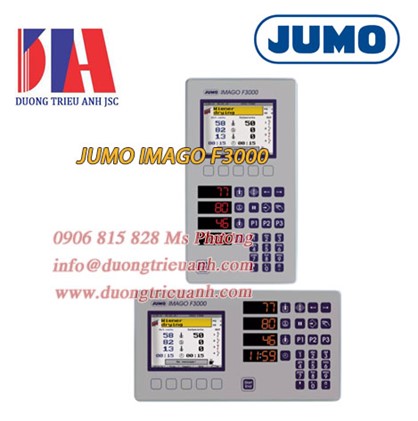

Bộ điều khiển Jumo IMAGO F3000 | JUMO F3000 700101/182-2001110-23-00/-000

Bộ điều khiển Jumo IMAGO F3000 được chế tạo theo thiết kế mô-đun và phù hợp với việc điều khiển

và quy định về nấu ăn, hút thuốc và cài đặt kiểm soát khí hậu, và tất cả các liên quan thiết bị như máy tạo khói, chất xúc tác, v.v. Chúng có sẵn ở cả hai dạng thẳng đứng định dạng (dọc) và ngang (ngang).

Thiết bị có màn hình màu 5" có khả năng hiển thị 27 màu. Các mẫu cho giao diện người dùng có thể được người dùng tự điều chỉnh và bố trí riêng. Văn bản, giá trị quy trình, sơ đồ nền và biểu tượng có thể được sắp xếp theo yêu cầu. Một dòng trạng thái cho biết báo động cuối cùng đã xảy ra. Màn hình LED cũng đã được đưa vào để các thông số quy trình quan trọng nhất có thể nhìn thấy từ xa. Các khóa riêng lẻ có thể được gán cho chức năng đặc biệt và dán nhãn tương ứng.

Thiết bị có thể lưu trữ tới 99 chương trình hồ sơ được đặt tên cho tối đa 99 phân đoạn. Tất cả các quy trình cần thiết trong hệ thống được xác định trong 99 bước quy trình và sau đó được gọi đơn giản là lên tuần tự cho mục nhập chương trình. Có sẵn bộ nhớ Plug & Play tùy chọn có thể lưu trữ tất cả dữ liệu từ thiết bị, do đó cho phép dễ dàng trao đổi phần cứng mà không cần bất kỳ vấn đề gây ra bởi dữ liệu bị mất. Phần mềm “Teleservice” có thể thực hiện cấu hình từ một địa điểm từ xa, thông qua modem và mạng điện thoại, do đó tiết kiệm chi phí dịch vụ tận nơi.

Giao diện truyền thông cho MODbus hoặc Profibus-DP tạo điều kiện thuận lợi cho việc tích hợp thiết bị vào mạng

Plug-in cards for retrofitting/converting      Sales No.

• Available from stock:
• Relay module: 10 relay outputs (8 make, 2 changeover) 70/00398349
• Input module: 4 analog inputs, 5 logic inputs 70/00398351
• I/O module: 4 analog inputs, 5 logic inputs, 2 analog outputs 70/00398352
• Logic module: 11 logic inputs, 5 relay outputs (make) 70/00398350
• Interface for teleservice and visualization, RS422/485 (connector 13, MODbus slave, Code 54) 70/00398353
• Delivery time approx. 2 weeks:
• Universal interface MODbus (slot 3) 70/00411250
• Universal interface for PROFIBUS-DP (slot 3) 70/00411248
• Input module for PLC level 70/00433065
• Logic module for PLC level 70/00433064
• Accessories - Price Sheet 70.9770 Sales No.
• Program editor, multilingual 70/00398294
• Setup program and program editor, multilingual 70/00398296
• Setup program, program editor and teleservice, multilingual 70/00398297
• PC interface with TTL / RS232 converter (socket) 70/00301315
• Interface converter RS232 to RS422 70/00376969
• Plug-in power supply for interface converter 70/00365933
• Accessories Sales No.
• Plug & Play memory 70/00398298
• Enable recording function 70/00433789
• Mounting brackets for installation in LPF-200 / MPF-88 front panel cut-out 70/00413524
• Model: JUMO F3000 700101/182-2001110-23-00/-000
