BỘ MÃ HÓA QUAY (Encoder )TWK-Elektronik TRK 38 SA 65536 R S3

BỘ MÃ HÓA QUAY (Encoder )TWK-Elektronik
Đo tốc độ và phát hiện vị trí bằng bộ mã hóa gia tăng và tuyệt đối.
Lọc bộ mã hóa của bạn từ nhiều thiết kế, giao diện khác nhau và các phiên bản một lượt và nhiều lượt. Sau đó định cấu hình bộ mã hóa riêng tùy theo yêu cầu của bạn. Hầu hết các bộ mã hóa đều có sẵn chứng nhận SIL2/PLd hoặc phiên bản dự phòng. Tất nhiên, chúng tôi cũng cung cấp bộ mã hóa cho khu vực Atex.
"Bộ mã hóa quay TRK38/S3 SIL2/PLd"
Vỏ nhôm chắc chắn - trục inox - hệ thống cảm biến từ tính - kết nối điện qua đầu ra cáp. Trong bộ mã hóa tuyệt đối dòng mô hình TRK, giao diện EtherCAT được tích hợp theo tiêu chuẩn IEC 61158-2 đến 6 và cấu hình bộ mã hóa CiA DSP406. Để đạt được cấp độ SIL2, TRK/S3 chứa hệ thống cảm biến dự phòng và các cơ chế giám sát nội bộ bổ sung cũng như giao tiếp an toàn thông qua giao thức FSoE (failsave over EtherCAT). Giao thức FSoE được triển khai theo đặc tả An toàn trên EtherCAT ETG.5100 phiên bản 1.2.0. Mô tả chi tiết về quá trình tích hợp và vận hành trong mạng EtherCAT.

Thông số kỹ thuật:
Product category:    Rotary encoders
Inkremental or absolute:    Absolute
Single- or Multiturn:    Singleturn
Design:    38 mm
Flange and shaft:    Synchroniser flange, shaft 6 mm with hole for threaded pin
Housing material:    Aluminium
Resolution:    65536 steps/360° <)
Code type:    Binary
Profile:    FSoE, non-certified sample devices
FSoE, SIL2-certified
Electrical connection:    1x M12 plug, 12-pin, A-coded, axial
Interface:    EtherCAT FSoE
Electrical and/or mechanical variant:    Standard
Certification:    SIL2/PLd
Special feature:    Speed monitoring

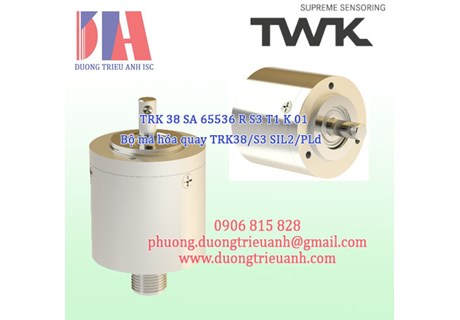

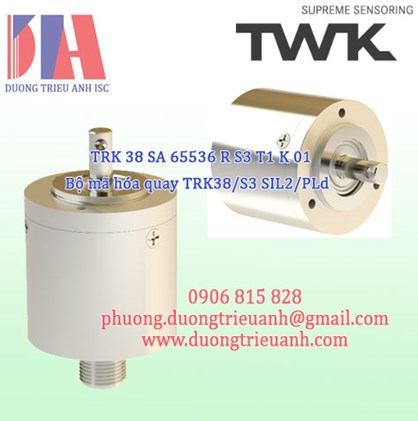

TRK 38 SA 65536 R S3 T1 K 01
Bộ mã hóa quay TRK38/S3 SIL2/PLd
