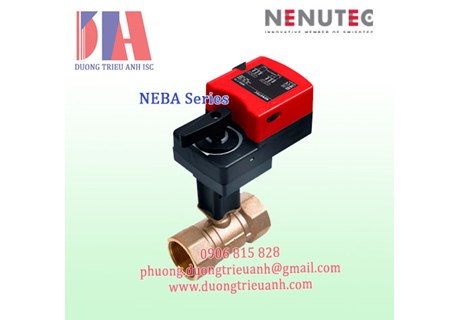

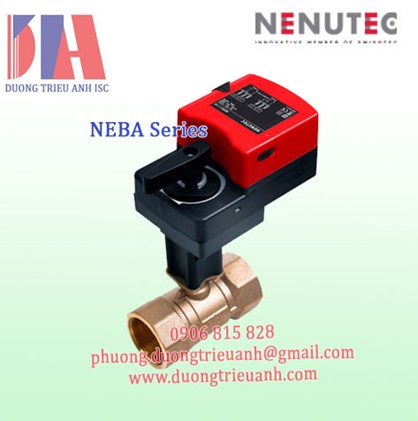

Bộ thiết bị truyền động Nenutec 5-10 Nm | Nenutec Ball Valve Actuators NEBA Series
Bộ truyền động van bi Nenutec type NEBA
Kiểm soát 2 điểm
Bộ truyền động van bi NEBA Nenutec được thiết kế và sản xuất đặc biệt cho các ứng dụng trong hệ thống HVAC. Nhiều loại thiết bị truyền động van tiêu chuẩn của chúng tôi đã được phát triển để vận hành và định vị các van bi có kích cỡ khác nhau.
- Mô-men xoắn : 5-10 Nm
- Kích thước van : DN15 / DN20/ DN25 / DN32/ DN40 / DN50
- Nguồn điện: AC/DC 24 V và AC 230 V
- Kích thước trục : 9,0 mm (cố định)
- Có thể lựa chọn hướng quay của bộ truyền động đảo chiều
- Tùy chọn 2 Công tắc phụ SPDT có thể điều chỉnh
NEBA...05 SERIES
Mô-men xoắn 5 Nm
• Kích thước van DN15(½“) / DN20(¾“) / DN25(1“) / DN32(1¼“)
• Nguồn điện AC/DC 24V hoặc AC 230V
• Kích thước trục - 9,0 mm (cố định)
• Có thể lựa chọn hướng quay của bộ truyền động đảo chiều
• Có loại cổ cao và cổ thấp
Model/type:
NEBA 1-05 LN
NEBA 1-05 HN
NEBA 1-05S LN
NEBA 1-05S HN
NEBA 2-05 LN
NEBA 2-05 HN
NEBA 2-05S LN
NEBA 2-05S HN
Thông số kỹ thuật Van Bi NEBA...05 SERIES:
|
MODEL NUMBER |
NEBA 1-05 |
NEBA 2-05 |
|
TORQUE |
5Nm |
5Nm |
|
DAMPER SIZE |
DN15(½“) / DN20(¾“) / DN25(1“) / DN32(1¼“) |
DN15(½“) / DN20(¾“) / DN25(1“) / DN32(1¼“) |
|
POWER SUPPLY |
AC/DC 24 V ± 10% |
AC 230 V ± 10% |
|
FREQUENCY 50...60 Hz 50...60 Hz |
FREQUENCY 50...60 Hz |
50...60 Hz |
|
CONTROL SIGNAL |
2 point control |
2 point control |
|
FOR WIRE SIZING |
4.0 VA |
4.0 VA |
|
ELECTRICAL CONNECTION |
1 m Cable |
1 m Cable |
|
AUXILIARY SWITCH RATING |
2 (1.5) A, AC 250 V |
2 (1.5) A, AC 250 V |
|
ANGLE OF ROTATION |
90° (95° mechanical) |
90° (95° mechanical) |
|
WEIGHT |
0.55 Kg |
0.55 Kg |
|
OPERATING TEMPERATURE - |
-20°...50° as per IEC 721-3-3 |
-20°...50° as per IEC 721-3-3 |
|
MODE OF OPERATION |
Type I / EN 60730-1 |
Type I / EN 60730-1 |
NEBA...10 (S1) SERIES:
• Mô-men xoắn 10 Nm
• Kích thước van DN40(1½“) / DN50(2“)
• Nguồn điện AC/DC 24V hoặc AC 230V
• Kích thước trục - 9,0 mm (cố định)
• Có thể lựa chọn hướng quay của bộ truyền động đảo chiều
NEBA 1-10 HN
NEBA 1-10 S1 HN
NEBA 2-10 HN
NEBA 2-10 S1 HN
MODEL NUMBER: NEBA 1-10 (S1) NEBA 2-05 (S1)
TORQUE: 10Nm 10Nm
POWER SUPPLY: AC/DC 24 V ± 10% AC 230 V ± 10%
FREQUENCY 50...60 Hz 50...60 Hz
WEIGHT: 1.1Kg 1.1Kg
