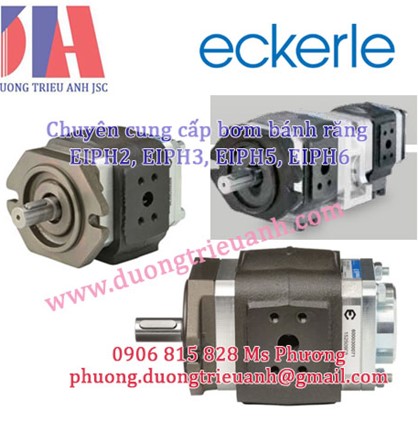

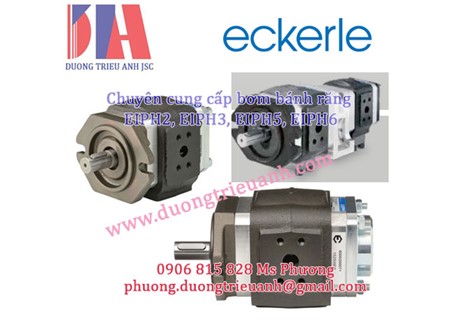

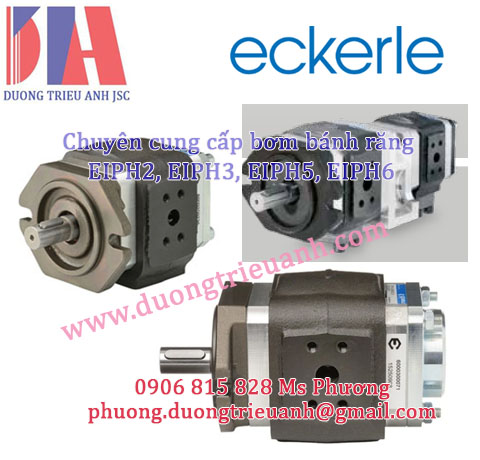

Bơm bánh răng Eckerle EIPH2, EIPH3, EIPH5, EIPH6 chính hãng Germany
Bơm bánh răng Eckerle có Sê-ri EIPH và EIPS2-S111 được phát triển đặc biệt để sử dụng trong công nghiệp và các yêu cầu khắt khe về thủy lực, phát triển các hệ thống bánh răng bên trong, giúp giảm tiếng ồn thấp, mức độ hiệu quả tuyệt vời và thời gian sử dụng lâu dài ở áp suất cao.
Dòng bơm thủy lực Eckerle này được dùng trong Công nghệ báo chí, Công nghiệp máy công cụ nói chung, Công nghiệp giấy, Công nghệ băng tải và nâng hạ, Công nghệ ép nhựa và cao su, Truyền động servo điều khiển tốc độ tiết kiệm năng lượng.
Thông số kỹ thuật Ekerle Sê-ri EIPH và EIPS2-S111:
- Lưu lượng bơm (l/phút) tại 1.500 vòng/phút 96
- kích thước danh nghĩa 64
- Vth - thể tích riêng (cm³/vòng) 64,6
- tối đa. tốc độ (vòng/phút) 1800
- Áp suất vận hành vĩnh viễn (bar) 280
- Áp suất vận hành cao nhất (bar) (phạm vi) 300
- Đầu sóng hình trụ
IPH 3,5 –16 CCM/REV. ECKERLE GAP BƠM ÁP SUẤT CAO BÙ LÊN TỚI 320 BAR
Từ năm 1968, ECKERLE bánh răng bên trong có bù khe hở áp suất cao máy bơm
Các răng bên ngoài bánh răng ăn khớp với các răng của bánh răng bên trong được lắp lệch tâm. Trung bình, chất lỏng thủy lực chẳng hạn, được bơm vào giữa các khe hở trên răng của hai các bánh răng, trong khi miếng trám tách ra sẽ bịt kín các răng.
Bơm bánh răng bên trong
Loại bơm cao áp EIPH2 với thể tích dịch chuyển không đổi
Đặc trưng:
• Bơm bánh răng trong hướng trục và bù khoảng cách xuyên tâm
• Bù xuyên tâm theo phân đoạn
• Cổng hút và áp suất hướng tâm
• Lĩnh vực ứng dụng: Thủy lực công nghiệp
• Tiếng ồn thấp
• Tuổi thọ cao
• Xung thấp (xung áp suất ~2 %)
• Kết hợp nhiều luồng
Thông số kỹ thuật:
Rated Size: 004 005 006 008 011 013 016 019 022 025
Operating viscosity [mm2/s] 10 – 300
Starting viscosity [mm2/s] 2.000
Operating medium HL – HLP DIN 51 524 part 1/2
Max. medium temperature [°C] 80
Min. medium temperature [°C] -20
Max. ambient temperature [°C] 80
Min. ambient temperature [°C] -20
Max. admission pressure (intake side) [bar] 2 bar absolute
Min. admission pressure (intake side) [bar] 0,8 bar absolute (Start 0,6)
Seri có 2 loại:
- Bơm có mặt bích bu-lông SAE-A2 và trục có khóa thẳng:
Order example: EIPH2-___RK03-1X
- Bơm đôi với mặt bích bu-lông SAE-A2 và trục có khóa thẳng
Order example: EIPH2-___RK00-1X+
EIPH2-___RP30-1X
Bơm bánh răng bên trong Eckerle Loại bơm cao áp EIPH3 với thể tích dịch chuyển không đổi.
Đặc trưng:
Dòng EIPH được phát triển đặc biệt cho các yêu cầu cao về thủy lực công nghiệp.
Đặc tính tiếng ồn thuận lợi của chúng, phân phối cực thấp và xung áp suất, hiệu quả vượt trội trong phạm vi cách mạng và độ nhớt rộng, đã thiết lập vững chắc máy bơm bánh răng bên trong áp suất cao bù khoảng cách giữa các máy bơm áp suất cao. Đơn giản khả năng kết hợp với nhiều máy bơm có đầu vào riêng hoặc chung được đưa ra.
EIPH là một tiến bộ nhất quán đã có hơn 40 năm trong ngành được sử dụng công nghệ bơm bánh răng bên trong bù khoảng trống, System Eckerle
Rated Size 014 016 020 025 032 040 050 064
Operating viscosity [mm2/s] 10 – 300
Starting viscosity [mm2/s] 2.000
Operating medium HL – HLP DIN 51 524 part 1/2
Max. medium temperature [°C] 80
Min. medium temperature [°C] -20
Max. ambient temperature [°C] 80
Min. ambient temperature [°C] -20
Max. admission pressure (intake side) [bar] 2 bar absolute
Min. admission pressure (intake side) [bar] 0,8 bar absolute (Start 0,6)
Có 2 loại bơm:
- Bơm có mặt bích bu-lông SAE-B2 và trục có khóa thẳng:
Order example:: EIPH3-___RK23-1X
- Bơm đôi với mặt bích bu-lông SAE-B2 và trục có chốt thẳng:
Order example:: EIPH3-___RK20-1X+
EIPH3-___RP30-1X
- Bơm đôi với mặt bích bu-lông SAE-B2 và trục có chốt thẳng
Order example: EIPH3-___RK20-1X+
EIPH2-___RP30-1X
Bơm bánh răng bên trong Loại bơm cao áp EIPH5 với thể tích dịch chuyển không đổi.
Rated Size: 040 050 064 080 100
- Bơm có mặt bích bu-lông SAE-C2 và trục có khóa thẳng
Order example: EIPH5-___RA23-1X
- Bơm có mặt bích bu-lông SAE-C2 và trục có khớp nối
Order example: EIPH5-___RB23-1X
- Bơm đôi với mặt bích bu-lông SAE-C2 và trục có khóa thẳng
Order example: EIPH5-___SK23-1X+
EIPH3-___RP33-1X
- Bơm đôi với mặt bích bu-lông SAE-C2 và trục có khớp nối
Order example: EIPH5-___SL23-1X+
EIPH3-___RP36-1X
- Bơm đôi với mặt bích bu-lông SAE-C2 và trục có khóa thẳng
Order example: EIPH5-___TK23-1X+
EIPH2-___RP33-1X
- Bơm đôi với mặt bích bu-lông SAE-C2 và trục có khớp nối
Order example: EIPH5-___TL23-1X+
EIPH2-___RP33-1X
Order example: EIPH6-___RK23-1X
Bơm đôi với mặt bích bu-lông SAE-D2 và trục có chốt thẳng
Order example: EIPH6-___RK20-1X+
EIPH6-___RP30-1X
Bơm cao áp Eckerle type EIPH6 với thể tích dịch chuyển không đổi
Rated Size 040 050 064 080 100 125 160 200 250
bơm cao áp Eckerle type EIPH6 với thể tích dịch chuyển không đổi
Rated Size 040 050 064 080 100 125 160 200 250
