Bơm màng Flojet N5100 Up to 2.5 GPM | Flojet N5100-050A | Flojet N5100020A có sẵn
Bơm FLOJET N5100 được thiết kế cho các ứng dụng thương mại và công nghiệp nói chung nhẹ. Những máy bơm này được xây dựng từ một sự lựa chọn của vật liệu để xử lý nhiều loại hóa chất*.

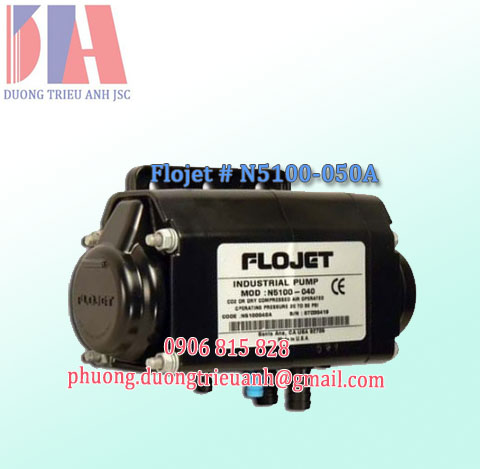

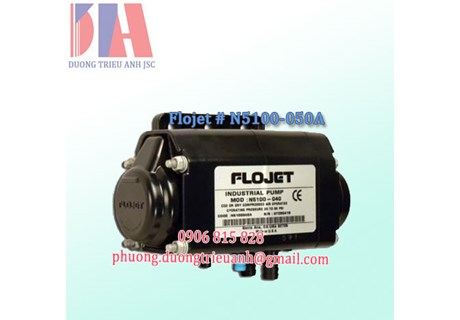

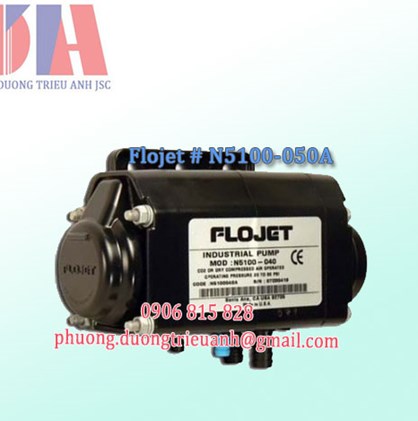

Flojet N5100-050A là máy bơm màng kép vận hành bằng không khí dòng Flojet N5100, được liệt kê CE, với vỏ Acetal, màng Buna Geolast, Van một chiều Buna Geolast, với các cổng chất lỏng ngạnh ống 3/8 inch, khí ngạnh ống 1/4 inch/ các cổng khí, được điều khiển bởi một Air Motor tích hợp. Máy bơm này là máy bơm màng đôi thể tích dương vận hành bằng không khí, được thiết kế cho các ứng dụng công nghiệp và thương mại nói chung nhẹ, đồng thời được chế tạo từ tuyển chọn các vật liệu để xử lý nhiều loại hóa chất. Máy bơm màng hoạt động bằng không khí này cung cấp khả năng tự mồi tuyệt vời và có thể được đặt phía trên mức chất lỏng hoặc bể cung cấp.
Nên sử dụng van chân hút để vận hành tốt nhất. Nó có khả năng thay đổi từ 0 đến lưu lượng tối đa và áp suất chất lỏng được điều chỉnh bởi áp suất không khí cung cấp. Không cần hệ thống ống dẫn nước vòng hoặc giảm áp. Nó có thiết kế nhỏ gọn với các phụ kiện cổng khí và chất lỏng ngắt kết nối nhanh plug-in để dễ dàng lắp đặt. Nó có tốc độ dòng chảy tối đa là 2,5 GPM (9,5 LPM) và phạm vi áp suất vận hành là 2075 psi (1,45,5 bar) và có khả năng tự mồi đến 28 feet (8,5m) từ độ cao khô hoặc 32 feet (9,8m) ) khi ướt. Các cổng Liquid là 3/8 inch (10 mm) và cổng Air là 1/4 inch (6 mm). Nguồn cung cấp không khí phải không có dầu và khô. Đối với hiệu suất máy bơm là 40 psi ở 1 GPM, cần cung cấp không khí 0,5 CFM, đối với 60 psi ở 1 GPM, cần 0,6 CFM và đối với 80 psi ở 1 GPM, cần 0,8 CFM. Nếu được sử dụng với C02 hoặc N2, hãy chắc chắn rằng khu vực được thông gió tốt.
LƯU Ý: KHÔNG BƠM XĂNG HOẶC CHẤT LỎNG DỄ CHÁY HOẶC SỬ DỤNG Ở NƠI CÓ KHÍ DỄ CHÁY.
THẬN TRỌNG: KHÔNG VƯỢT QUÁ 80 PSI (5,6 bar) ÁP SUẤT ĐẦU VÀO KHÍ.
TRỌNG LƯỢNG : Flojet N5100-050A nặng 1,10 lbs. (0,5 Kg) Lbs.
Máy bơm Flojet N5100050A được thiết kế cho các ứng dụng công nghiệp và thương mại nói chung. Những máy bơm này được chế tạo từ một số vật liệu chọn lọc để xử lý nhiều loại hóa chất như Dầu, Dung môi, DLimonene, Hydrocacbon thơm và Halogen hóa. KHÔNG bơm Ketone, Acetone, Dầu phanh ô tô, Amoniac, Ethanol hoặc Axit bằng máy bơm này. Máy bơm tự mồi này phải được lắp ở khu vực khô ráo và thông gió đầy đủ, đồng thời có thể được lắp cách bể vài feet, trên hoặc dưới mực chất lỏng. Đối với hầu hết các ứng dụng, không nên cao hơn mức chất lỏng quá 4 feet. Đây không phải là một máy bơm chìm.
Cố định Bơm vào vật cố định mong muốn bằng các vít xuyên qua giá đỡ. Các cổng phải úp xuống.Đối với cổng Đầu vào chất lỏng, hãy sử dụng ống mềm dẻo, không thể thu gọn, được gia cố 3/8 inch hoặc tương đương. Tránh những khúc cua gấp có thể hạn chế dòng chảy hoặc khiến ống bị xẹp trong điều kiện chân không. Đối với cổng đầu ra chất lỏng, sử dụng ống ID được gia cố 3/8 inch cho ống xả. Gas In Hãy chắc chắn rằng bộ điều chỉnh gas được đặt ở mức không. Sử dụng ống 1/4 inch được gia cố để nối "Gas In" với đầu nối cấp khí trên bộ điều chỉnh. Nếu máy bơm được lắp đặt trong khu vực kín, nên nối ống mềm với ống xả khí ở cổng xả khí và xả khí ra khí quyển. Sử dụng ống mềm để tránh căng thẳng quá mức trên các cổng bơm. KHÔNG uốn hoặc xoắn ống. Tất cả các ống phải có cùng kích thước với các phụ kiện cổng máy bơm. Tất cả các phụ kiện phải tương thích với chất lỏng được bơm. Chỉ nên sử dụng các phụ kiện bằng nhựa. Việc sử dụng van một chiều trong hệ thống ống nước có thể cản trở khả năng mồi của máy bơm. Nếu không thể tránh khỏi, van kiểm tra trong hệ thống bơm phải có áp suất nứt từ 2 PSI trở xuống. Sử dụng lưới lọc tối thiểu 40 lưới hoặc bộ lọc trong bể hoặc đường vào của máy bơm để giữ các hạt lạ lớn ra khỏi hệ thống. Khi khởi động, điều chỉnh áp suất khí đến cài đặt mong muốn. Đối với hầu hết các cài đặt, đầu vào 20 PSI 1,4 bar sẽ là đủ, mặc dù KHÔNG xuống dưới 20 PSI.
Bơm sẽ hoạt động theo nguồn cung cấp không khí. Lưu lượng và áp suất có thể được điều chỉnh bằng cách tăng hoặc giảm áp suất khí để phù hợp với độ nhớt của sản phẩm, chiều dài đường ống hoặc các điều kiện lắp đặt khác nhau. Xem lại các đường cong dòng chảy ở trang 1 để được hỗ trợ thêm. Chất lỏng có độ nhớt cao và chiều dài ống sẽ hạn chế khoảng cách mồi. NẾU BƠM LÀ T0 ĐƯỢC SỬ DỤNG Ở LƯU LƯỢNG CAO, ỨNG DỤNG ÁP SUẤT THẤP, ĐIỀU CHỈNH ÁP SUẤT KHÍ ĐẾN 20 PSI 1,38 BAR TRÊN ÁP SUẤT XẢ. Máy nén phải có bộ sấy và/hoặc bộ tách nước trong hệ thống phân phối khí. Máy bơm bị hỏng do có nước trong buồng không khí sẽ không được bảo hành có giới hạn. THẬN TRỌNG Không vệ sinh hoặc bảo dưỡng máy bơm, ống mềm hoặc van FLOJET trong khi hệ thống đang được điều áp. Cửa nạp khí CO2 bằng nhựa không có van một chiều. Trước khi vệ sinh hoặc bảo dưỡng, hãy làm sạch máy bơm bằng cách cẩn thận nghiêng máy bơm sao cho các cổng hướng lên trên và tháo đường hút ra khỏi nguồn. Tắt không khí và ngắt kết nối đường dẫn khí. Cổng nạp khí bằng đồng thau có van kiểm tra Máy bơm bị hỏng do có nước trong buồng không khí sẽ không được bảo hành có giới hạn. THẬN TRỌNG Không vệ sinh hoặc bảo dưỡng máy bơm, ống mềm hoặc van FLOJET trong khi hệ thống đang được điều áp.
Cửa nạp khí CO2 bằng nhựa không có van một chiều. Trước khi vệ sinh hoặc bảo dưỡng, hãy làm sạch máy bơm bằng cách cẩn thận nghiêng máy bơm sao cho các cổng hướng lên trên và tháo đường hút ra khỏi nguồn. Tắt không khí và ngắt kết nối đường dẫn khí. Cổng nạp khí bằng đồng thau có van kiểm tra Máy bơm bị hỏng do có nước trong buồng không khí sẽ không được bảo hành có giới hạn.
THẬN TRỌNG Không vệ sinh hoặc bảo dưỡng máy bơm, ống mềm hoặc van FLOJET trong khi hệ thống đang được điều áp. Cửa nạp khí CO2 bằng nhựa không có van một chiều. Trước khi vệ sinh hoặc bảo dưỡng, hãy làm sạch máy bơm bằng cách cẩn thận nghiêng máy bơm sao cho các cổng hướng lên trên và tháo đường hút ra khỏi nguồn. Tắt không khí và ngắt kết nối đường dẫn khí. Cổng nạp khí bằng đồng thau có van kiểm tra.
