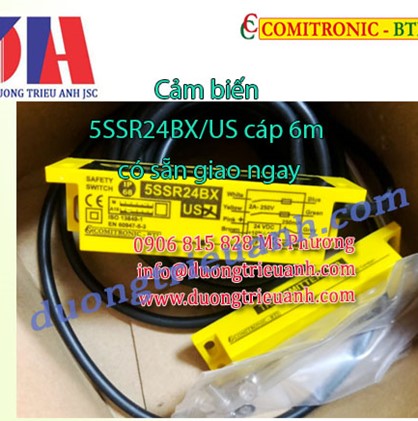

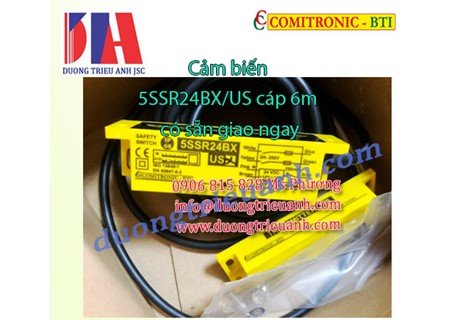

Cảm biến an toàn Comitronic-BTI FURTIF 5SSR24BX/US cáp 6m 24 VDC có sẵn

Comitronic-BTI FURTIF 5SSR24BX/US/6 24 VDC

Công tắc Comitronic SSR

Cảm biến Comitronic 5SSR24BX US/6M (cáp 6m) là một cảm biến độc lập, được mã hóa điện tử sử dụng quy trình ACOTOM® của chúng tôi để phát hiện việc mở các tấm chắn di động trên máy móc nguy hiểm. Được tạo thành từ hai phần tử thép không gỉ PA6 hoặc 316L, một bộ phát được đặt tên, bộ thu còn lại, nó cung cấp hai đường tiếp xúc NO không có điện thế và một đường NC phụ trợ; tùy thuộc vào phạm vi phát hiện yêu cầu, nó có sẵn trong mã 133 hoặc 233.L.

Cảm biến 5SSR24BX đáp ứng các yêu cầu của Chỉ thị Máy móc 2006/42/CE theo tiêu chuẩn ISO 13849-1 (PL=c).



Chốt và nối dây của cảm biến được trang bị hai giá đỡ góc, hai thành phần của FURTIF 5SSR24BX được cố định dễ dàng bằng các vít có đường kính 4mm (được cung cấp vòng đệm hỗ trợ ZU4).

Vít chống giả mạo và các công cụ tùy chọn được cung cấp. Đầu thu được trang bị cáp đa lõi PVC đường kính 5 mm với chiều dài tiêu chuẩn là 3, 6 hoặc 12m. (Độ dài khác theo yêu cầu).



 Cảm biến an toàn Comitronic-TBI model 5SSR24BX/US/6M được cấp nguồn 24 VDC. Khi hai mục tiêu của máy phát và máy thu đối diện nhau, nếu có nhận dạng mã, hai đường NO đóng lại và đường NC phụ mở ra. Không cần thiết phải "dán" hai yếu tố lại với nhau; việc phát hiện được thực hiện ở khoảng cách 8 mm hoặc 10 mm tùy thuộc vào phiên bản đã chọn.



Đối với phiên bản BX: Nếu mã không được nhận dạng hoặc nếu việc căn chỉnh không được thực hiện, đèn led màu đỏ ở mặt bên của bộ thu sẽ sáng lên, nếu không thì nó sẽ tắt.



Đối với phiên bản Mỹ (US): Nếu mã không được nhận dạng hoặc nếu việc căn chỉnh không được thực hiện, đèn led ở phía bên của bộ thu sẽ sáng màu đỏ hoặc xanh lục.



Danh mục an toàn không có bộ điều khiển bên ngoài: 1

Chu kỳ trước khi hỏng hóc nguy hiểm: B10d = 2.000.000 tại 2A

tối đa. khoảng cách kích hoạt 3SSR24V/5SSR24BX/5SSR24BX-US:  Độ trễ 8 mm, 2 mm

tối đa. khoảng cách kích hoạt 2SSR24V/2SSR24BX: Độ trễ 4 mm, 2 mm

Tiếp điểm/chẩn đoán an toàn 3SSR24V : 1 x NO 2A/250V / 1 x NF 2A/250V phụ

Tiếp điểm/chẩn đoán bảo mật 5SSR24BX và 5SSR24BX-US : 2 x NO 2A/250V / 1 x PNP NF 250mA phụ trợ (24V)

Tiếp điểm bảo mật 2SSR24V: 2 x NO 2A/250V

Tiếp điểm bảo mật 2SSR24BX : 1 x NO 2A/250V và 1 x NF 2A/250V

Mã hóa phát hiện 3SSR24V, 5SSR24BX/5SSR24BX-US: mã đơn bất khả xâm phạm

Mã hóa phát hiện 2SSR24V và 2SSR24BX: 8 mã bất khả xâm phạm

Các chỉ báo 2SSR24V, 2SSR24BX, 3SSR24V và 5SSR24BX : Đèn LED màu đỏ cho biết không có mã (không phải bộ phát)

Đèn báo 4SSR24BX  và 5SSR24BX-US : Đèn LED hai màu đỏ/xanh lục

Đèn 5SSR24BX: đèn LED đơn sắc

Đặt lại: tự động

Vỏ ngoài : STAR2E, màu vàng

Kết nối : Cáp 8 chân, 3m/6m/12m, hoặc M12 pigtail 8 chân (trên 5SSR24BX)

Tệp đính kèm: 4 vít M4 chống giả mạo (tham khảo tùy chọn: BH4)

Vị trí lắp đặt: 2 (giá treo tường đôi)

Vật liệu PA6: 2SSR24V, 2SSR24BX, 3SSR24V, 5SSR24BX, 5SSR24BX-MKT và 5SSR24BX-US

Chất liệu INOX 316L bóng gương: 5SSR24BX-OX và 5SSR24BX-OX-MKT

Chống nước: IP 67/68 (PA6) hoặc IP 69Kbằng thép không gỉ - thế hệ mới

Nhiệt độ: -25°C đến +60°C

 Đặc tính kỹ thuật của cảm biến 5SSR24BX:



Nguồn cấp	24VDC +/- 10%
Hiện hành	45mA
Thực hiện / Độ trễ	8mm / 2mm bên +/- 10 mm
bảo vệ đường dây	2 Cầu chì nhanh
danh bạ đầu ra	PA6 : AC1-2A/250 V SS316L : AC1-2A/48 V
tiếp điểm phụ	PNP 250 mã
Nhiệt độ / Bảo vệ IP	-25°C ~ +60°C IP 68 PA6 hoặc IP 69K SS316L
Kích thước LxWxH	Hệ thống điều khiển 92,5x17x25mm	Người nhận 92,5x25x25mm
Cân nặng:	Máy phát thép không gỉ 105g PA6 70g	Bình thu thép không gỉ 260g PA6 205g
