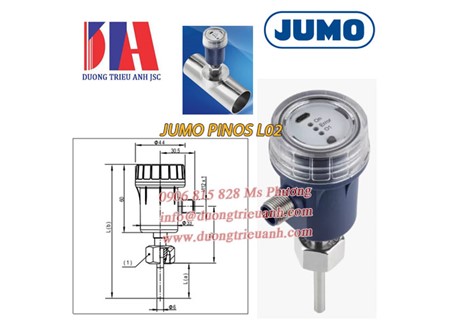

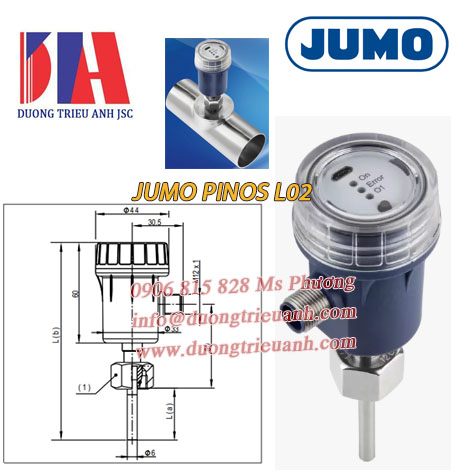

Cảm biến lưu lượng Jumo PINOS L02 Type 406041
Cảm biến lưu lượng nhiệt lượng JUMO PINOS L02 là cảm biến lưu lượng đo và giám sát vận tốc dòng chảy của môi trường chất lỏng. Phương pháp đo dựa trên nguyên lý đo nhiệt lượng. Giá trị đo được có thể được gửi qua đầu ra tương tự 4 đến 20 mA hoặc đầu ra chuyển đổi.
Cảm biến JUMO PINOS L02 đo và theo dõi vận tốc dòng chảy của môi trường chất lỏng. Các phương pháp đo dựa trên nguyên tắc đo nhiệt lượng và không bao gồm bất kỳ các bộ phận chuyển động có thể ảnh hưởng tiêu cực đến cấu hình dòng chảy. Nguyên lý đo dựa trên về làm mát một bộ phận làm nóng. Do đặc tính chảy của chất lỏng, nhiệt được lấy từ đầu dò nhiệt độ. Vận tốc dòng chảy càng cao thì sự tỏa nhiệt của bộ phận làm nóng càng cao. Giá trị đo được kết quả có thể được xuất ra thông qua đầu ra tương tự từ 4 đến 20 mA hoặc mở hoặc đóng một đầu ra chuyển mạch. Phiên bản thiết bị có đầu ra tương tự và chuyển mạch cũng có sẵn.
Cả hai biến thể đầu ra có thể được cấu hình cho đầu ra của tốc độ dòng chảy hoặc nhiệt độ trung bình. Trạng thái của thiết bị được hiển thị bằng 3 đèn LED.
JUMO PINOS L02 có thể được sử dụng cho áp suất danh nghĩa lên đến 75 bar và trong môi trường cho phép phạm vi dòng chảy từ 0 đến 300 cm / s.
Để cho phép khởi động đơn giản cảm biến lưu lượng, nó được trang bị giao diện micro USB trong khi một chương trình thiết lập cũng có sẵn như một phụ kiện. Một điểm chuyển đổi có thể được thiết lập tại chỗ bằng cách sử dụng một nút nhấn trên giao diện người dùng. Nút ấn cũng có thể được sử dụng để hiệu chỉnh lưu lượng nếu các yêu cầu của quy trình (ví dụ: môi trường, tốc độ dòng chảy) không tương ứng với cài đặt mặc định. Do thiết kế mạnh mẽ với loại bảo vệ IP65/67, cảm biến lưu lượng cũng có thể được sử dụng trong điều kiện môi trường khó khăn.
Các lĩnh vực sử dụng chính là giám sát mạch nước làm mát, máy bơm, bộ trao đổi nhiệt, mạch bôi trơn, giám sát rò rỉ cho dây chuyền xử lý và bảo vệ chạy khô cho máy bơm.
Thông số cơ bản của cảm biến Jumo model PINOS L02:
- Measuring range: 0 to 300 cm/s
- Nominal pressure: PN 75
- Medium temperature: -25 to +90 °C
- Nominal pipe width: DN 20 to DN 300 (nominal widths larger than DN 50 require on-site calibration)
- Outputs: 4 to 20 mA and/or PNP switching output
- Measuring accuracy: Flow: 8 % of the measuring range end value temperature: ± 1 K
Tính năng đặc biệt của model này:
• Giao diện cấu hình Kết nối đơn giản với thiết lập PC JUMO thông qua giao diện micro USB.
• Flexibility: Bằng cách xoay cảm biến 360°, thiết bị đo có thể được lắp đặt ở bất kỳ vị trí lắp đặt nào, bất kể hướng dòng chảy.
Các phụ kiện và phiên bản khác nhau đảm bảo kết nối đơn giản và đáng tin cậy.
• Có thể được sử dụng cho các chất lỏng khác nhau với các chiều rộng ống danh nghĩa khác nhau.
