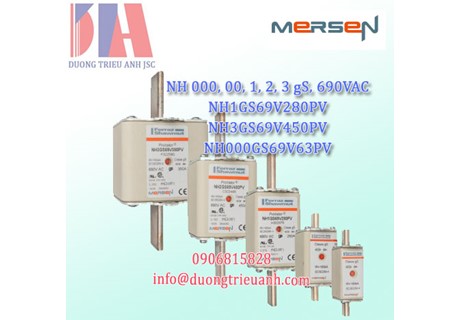

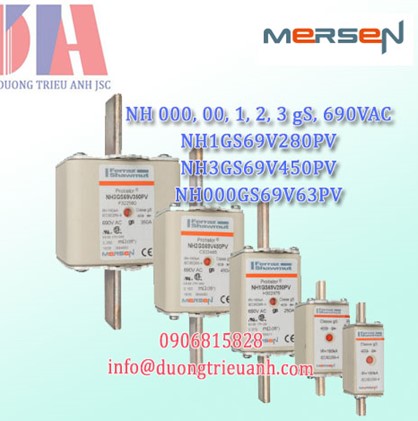

Cầu chì Mersen ( Ferraz) 690V NH3GS69V500PV | NH000GS69V80PV | NH1GS69V250PV 250A

Protistor® size NH 000, 00, 1, 2, 3 gS 690VAC
Cầu chì 690/700V Protistor® mang đến sự linh hoạt tối đa trong thiết kế thiết bị và bảo vệ tối ưu cho nguồn điện ngày nay thiết bị chuyển đổi. Các liên kết cầu chì kiểu NH này được xác định theo DIN 43620/00 để được chấp nhận trên toàn thế giới đối với hệ thống mô-đun NH giá đỡ cầu chì, bộ ngắt công tắc cầu chì để lắp đặt trực tiếp.
Protistor® đã được thiết kế để cung cấp công nghệ tiên tiến nhất bảo vệ cho chất bán dẫn: điốt, thyristor, GTO và
thiết bị IGBT. Cầu chì được lắp ráp bằng bạc nguyên chất, cắt theo khuôn các bộ phận được nhúng trong cát đông đặc, giúp kiểm soát hồ quang đặc điểm cho mức đánh giá I2t thấp hơn và mức đánh giá gián đoạn cao. Tất cả bề mặt tiếp xúc được mạ bạc và tất cả phần cứng đều không có từ tính.
Mỗi dây cầu chì có thể được trang bị bộ chỉ báo ngắt điện áp thấp có thể vận hành một microswitch có thể gắn tại hiện trường.

CÁC TÍNH NĂNG VÀ LỢI ÍCH
• Nhiều kích cỡ cơ thể
• Cấp gS theo tiêu chuẩn IEC 60269-4
• I2t thấp để cải tiến chất bán dẫn
sự bảo vệ
• Phản ứng nhanh
• Giới hạn dòng điện cao
• Khả năng đạp xe tuyệt vời
• Giảm tiêu hao điện năng
• Không giảm công suất trong cầu chì NH tiêu chuẩn
• Chiều rộng cao chống lại sự xâm nhập
hiện tại và quá tải
CÁC ỨNG DỤNG
• Bảo vệ biến tần, động cơ
ổ đĩa, hệ thống UPS và tương tự
Thiết bị 700V trở xuống.
TIÊU CHUẨN
• Tuân thủ IEC 60269-4
• Thành phần được UL/CSA công nhận
• CCC GB 13
TECHNICAL DATA OVERVIEW
Rated Voltage 690/700VAC
Ampere Range (A) 16 ... 630 A
Size per Standard NH 000, 00, 1, 2, 3
Speed/Characteristic gS
I.R. AC (IEC) 160 kA

Size 000 gS 690VAC:
NH000GS69V16PV N322035 690 V 700 V 16 A 9 A²s 45 A²s 160 kA 5 W 3 0.13 kg
NH000GS69V20PV Q322037 690 V 700 V 20 A 10 A²s 54 A²s 160 kA 6 W 3 0.13 kg
NH000GS69V25PV S322039 690 V 700 V 25 A 18 A²s 96 A²s 160 kA 7 W 3 0.13 kg
NH000GS69V32PV X322043 690 V 700 V 32 A 39 A²s 218 A²s 160 kA 8 W 3 0.13 kg
NH000GS69V40PV B322047 690 V 700 V 40 A 69 A²s 386 A²s 160 kA 9 W 3 0.13 kg
NH000GS69V50PV F322051 690 V 700 V 50 A 136 A²s 764 A²s 160 kA 10 W 3 0.13 kg
NH000GS69V63PV K322055 690 V 700 V 63 A 275 A²s 1545 A²s 160 kA 11 W 3 0.13 kg
NH000GS69V80PV P322059 690 V 700 V 80 A 543 A²s 3055 A²s 160 kA 13 W 3 0.13 kg
NH000GS69V100PV T322063 690 V 700 V 100 A 1063 A²s 5982 A²s 160 kA 14 W 3 0.13 kg
Size 00 gS 690VAC:
NH00GS69V125PV E322165 690 V 700 V 125 A 2170 A²s 10850 A²s 160 kA 16 W 3 0.2 kg
NH00GS69V160PV J322169 690 V 700 V 160 A 4270 A²s 21340 A²s 160 kA 19 W 3 0.2 kg
NH1GS69V100PV V322363 690 V 700 V 100 A 965 A²s 4820 A²s 160 kA 19 W 3 0.43 kg
NH1GS69V125PV X322365 690 V 700 V 125 A 1705 A²s 8550 A²s 160 kA 21 W 3 0.43 kg
NH1GS69V160PV B322369 690 V 700 V 160 A 3860 A²s 19000 A²s 160 kA 23 W 3 0.43 kg
NH1GS69V200PV D322371 690 V 700 V 200 A 7560 A²s 38000 A²s 160 kA 26 W 3 0.43 kg
NH1GS69V250PV H322375 690 V 700 V 250 A 15420 A²s 77150 A²s 160 kA 29 W 3 0.43 kg
NH1GS69V280PV L302897 690 V 700 V 280 A 18665 A²s 93000 A²s 160 kA 33 W 3 0.43 kg
Size 2 gS 690VAC:
NH2GS69V160PV K322469 690 V 700 V 160 A 3460 A²s 17500 A²s 160 kA 28 W 3 0.64 kg
NH2GS69V200PV M322471 690 V 700 V 200 A 6870 A²s 34000 A²s 160 kA 30 W 3 0.64 kg
NH2GS69V250PV R322475 690 V 700 V 250 A 12485 A²s 62000 A²s 160 kA 33 W 3 0.64 kg
NH2GS69V315PV W322479 690 V 700 V 315 A 27945 A²s 140000 A²s 160 kA 36 W 3 0.64 kg
NH2GS69V350PV X322480 690 V 700 V 350 A 38310 A²s 191000 A²s 160 kA 38 W 3 0.64 kg
NH2GS69V400PV A322483 690 V 700 V 400 A 54320 A²s 271000 A²s 160 kA 41 W 3 0.64 kg
NH2GS69V450PV C322485 690 V 700 V 450 A 81125 A²s 405000 A²s 160 kA 43 W 3 0.64 kg
NH3GS69V250PV R322590 690 V 700 V 250 A 9690 A²s 48000 A²s 160 kA 39 W 1 1.05 kg
NH3GS69V315PV E322579 690 V 700 V 315 A 19525 A²s 97000 A²s 160 kA 42 W 1 1.05 kg
NH3GS69V350PV F322580 690 V 700 V 350 A 28135 A²s 140000 A²s 160 kA 44 W 1 1.05 kg
NH3GS69V400PV J322583 690 V 700 V 400 A 42050 A²s 210000 A²s 160 kA 47 W 1 1.05 kg
NH3GS69V450PV L322585 690 V 700 V 450 A 58675 A²s 293000 A²s 160 kA 50 W 1 1.05 kg
NH3GS69V500PV N322587 690 V 700 V 500 A 87030 A²s 435100 A²s 160 kA 52 W 1 1.05 kg
NH3GS69V550PV P322588 690 V 700 V 550 A 111810 A²s 559000 A²s 160 kA 56 W 1 1.05 kg
NH3GS69V630PV Q322589 690 V 700 V 630 A 149950 A²s 749000 A²s 160 kA 63 W 1 1.05 kg
