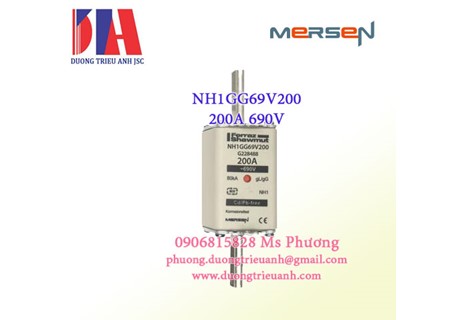

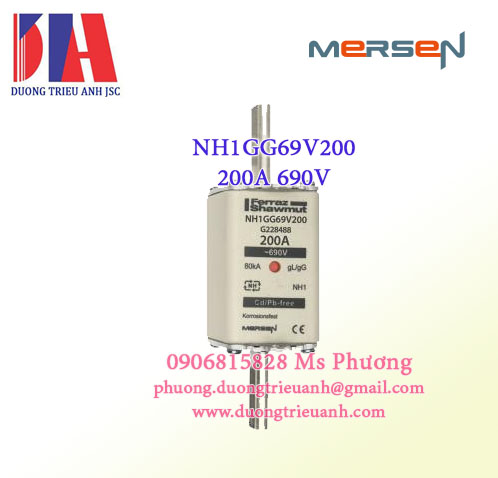

Cầu chì Mersen NH1GG69V200 (200A 690V 39.5mm)
NH fuse-links gG 690VAC G228488 - NH1GG69V200 200A 690V
Series : NH fuse-links gG 690VAC , double indicator/live gripping-lugs size 000, 00, 0, 1, 2, 3
Cầu chì gG Kích thước NH1 690VAC 400VDC 200A
VDE 0636 Phần 201
IEC 60269-1 và -2
Loại cầu chì NH được phân loại là hệ thống cầu chì cắm điện và bao gồm:
đế cầu chì (có thể bao gồm nắp đầu cuối và rào cản pha)
cầu chì liên kết với tiếp điểm lưỡi dao
thiết bị thay thế cầu chì (máy kéo cầu chì LV HRC)
Vì thiết kế của hệ thống này không thể đảm bảo tính không thể hoán đổi của dòng điện định mức nên nó phải được xử lý bởi một chuyên gia có trình độ.
Cầu chì loại "gG" NH là cầu chì có khả năng ngắt toàn dải và được sử dụng để bảo vệ cáp và thiết bị. Chúng có thể ngắt bất kỳ xung điện nào, từ dòng điện cầu chì thấp nhất đến khả năng ngắt của chúng, và do đó có thể được sử dụng riêng như một biện pháp bảo vệ. Chúng cũng bảo vệ các thiết bị điện và thiết lập công nghiệp khỏi các hiệu ứng điện động của dòng điện ngắn mạch rất cao.
gG: bảo vệ cáp và đường dây mục đích chung.
Thông số kỹ thuật:
Item Number: G228488
Catalogue No.: NH1GG69V200
Description: DIN NH Standard fuse-link gG Size NH1 690VAC 400VDC 200A live tags Double indicator Body width 40 mm
EAN/UPC Code: 8430399026091
Rated voltage AC IEC: 690V
Rated voltage DC IEC: 400V
Ampere Rating: 200A
ROHS Compliant: Yes
Speed/Characteristic: gG
Fuse Size: NH1
Mounting: Clip
Power Dissipation at Rated Current Value: 18W
Indication System: Yes
Indication System Type: Double Indicator Visual Indicator
Connection/Terminal Material: Silver-Plated Copper
Body/Insulating Material: Ceramic
Product Weight: 0.926lb
Product Width: 1.57in
Product Length: 5.31 in
Product Height: 2.52in
Sell Pack Quantity: 3EACH
Sell Pack Weight: 2.778lb
Sell Pack Width: 4.92in
Sell Pack Length: 5.47in
Sell Pack HeightL 2.76 in
Các model khác của cầu chì Mersen:
NH1GG69V16 T228476 690V 400V 16A 1.8 W 29.5mm 3 0.27kg
NH1GG69V20 V228477 690V 400V 20A 2.3 W 29.5mm 3 0.27kg
NH1GG69V25 W228478 690V 400V 25A 2.4 W 29.5 mm 3 0.27kg
NH1GG69V32 X228479 690V 400V 32A 3.1 W 29.5 mm 3 0.27kg
NH1GG69V35 Y228480 690V 400V 35A 3 W 29.5 mm 3 0.27kg
NH1GG69V40 Z228481 690V 400V 40A 3.7 W 29.5 mm 3 0.27kg
NH1GG69V50 A228482 690V 400V 50A 4.1 W 29.5 mm 3 0.27kg
NH1GG69V63 B228483 690V 400V 63A 6.6 W 29.5 mm 3 0.27kg
NH1GG69V80 C228484 690V 400V 80A 8 W 29.5 mm 3 0.27kg
NH1GG69V100 D228485 690 V 400 V 100 A 9.4 W 29.5 mm 3 0.27kg
NH1GG69V125 E228486 690V 400V 125A 11.8 W 39.5 mm 3 0.42kg
NH1GG69V160 F228487 690V 400V 160A 14.6 W 39.5 mm 3 0.42kg
NH1GG69V200 G228488 690V 400V 200A 18 W 39.5 mm 3 0.42kg
NH1GG69V224 V233261 690V 400 V 224A 19 W 39.5 mm 3 0.42kg
NH1GG69V250 W233262 690V 400 V 250A 20 W 39.5 mm 3 0.42kg
| Mersen fuse | NH3GG69V250 Z228504 690 V 250 V 250 A 21.1 W 51 mm 1 0.65 kg |
| Nha phan phoi cau chi Mersen | NH3GG69V300 A228505 690 V 250 V 300 A 22.6 W 51 mm 1 0.65 kg |
| Cầu chì Mersen | NH3GG69V315 B228506 690 V 250 V 315 A 25 W 51 mm 1 0.65 kg |
| Cau chi Mersen | NH3GG69V355 C228507 690 V 250 V 355 A 32 W 51 mm 1 0.65 kg |
| Mersen fuse | NH3GG69V400 D228508 690 V 250 V 400 A 34 W 70 mm 1 1.05 kg |
| Nha phan phoi cau chi Mersen | NH3GG69V425 E228509 690 V 250 V 425 A 34 W 70 mm 1 1.05 kg |
| Cầu chì Mersen | NH3GG69V500 F228510 690 V 250 V 500 A 43 W 70 mm 1 1.05 kg |
| Cau chi Mersen | NH2GG69V32 H228489 690 V 250 V 32 A 3.1 W 39.5 mm 3 0.42 kg |
| Mersen fuse | NH2GG69V35 J228490 690 V 250 V 35 A 3 W 39.5 mm 3 0.42 kg |
| Nha phan phoi cau chi Mersen | NH2GG69V40 K228491 690 V 250 V 40 A 3.7 W 39.5 mm 3 0.42 kg |
| Cầu chì Mersen | NH2GG69V50 L228492 690 V 250 V 50 A 4.1 W 39.5 mm 3 0.42 kg |
| Cau chi Mersen | NH2GG69V63 M228493 690 V 250 V 63 A 6.8 W 39.5 mm 3 0.42 kg |
| Mersen fuse | NH2GG69V80 N228494 690 V 250 V 80 A 8.3 W 39.5 mm 3 0.42 kg |
| Nha phan phoi cau chi Mersen | NH2GG69V100 P228495 690 V 250 V 100 A 10.7 W 39.5 mm 3 0.42 kg |
| Cầu chì Mersen | NH2GG69V125 Q228496 690 V 250 V 125 A 12.2 W 39.5 mm 3 0.42 kg |
| Cau chi Mersen | NH2GG69V160 R228497 690 V 250 V 160 A 15 W 39.5 mm 3 0.42 kg |
| Mersen fuse | NH2GG69V200 S228498 690 V 250 V 200 A 18.5 W 39.5 mm 3 0.42 kg |
| Nha phan phoi cau chi Mersen | NH2GG69V224 T228499 690 V 250 V 224 A 19.2 W 39.5 mm 3 0.42 kg |
| Cầu chì Mersen | NH2GG69V250 V228500 690 V 250 V 250 A 20.6 W 39.5 mm 3 0.42 kg |
| Cau chi Mersen | NH2GG69V300 W228501 690 V 250 V 300 A 21 W 51 mm 3 0.64 kg |
| Mersen fuse | NH2GG69V315 X228502 690 V 250 V 315 A 25 W 51 mm 3 0.64 kg |
| Nha phan phoi cau chi Mersen | NH2GG69V355 Y228503 690 V 250 V 355 A 31.5 W 51 mm 3 0.64 kg |
| Cầu chì Mersen | NH000GG69V2 E228440 690 V 250 V 2 A 1.9 W 3 0.13 kg |
| Cau chi Mersen | NH000GG69V4 F228441 690 V 250 V 4 A 1.5 W 3 0.13 kg |
| Mersen fuse | NH000GG69V6 G228442 690 V 250 V 6 A 1.6 W 3 0.13 kg |
| Nha phan phoi cau chi Mersen | NH000GG69V10 J228444 690 V 250 V 10 A 1.1 W 3 0.13 kg |
| Cầu chì Mersen | NH000GG69V16 K228445 690 V 250 V 16 A 1.8 W 3 0.13 kg |
| Cau chi Mersen | NH000GG69V20 L228446 690 V 250 V 20 A 2.3 W 3 0.13 kg |
| Mersen fuse | NH000GG69V25 M228447 690 V 250 V 25 A 2.4 W 3 0.13 kg |
| Nha phan phoi cau chi Mersen | NH000GG69V32 N228448 690 V 250 V 32 A 3.1 W 3 0.13 kg |
| Cầu chì Mersen | NH000GG69V35 P228449 690 V 250 V 35 A 3 W 3 0.13 kg |
| Cau chi Mersen | NH000GG69V40 Q228450 690 V 250 V 40 A 3.7 W 3 0.13 kg |
| Mersen fuse | NH000GG69V50 R228451 690 V 250 V 50 A 4.1 W 3 0.13 kg |
| Nha phan phoi cau chi Mersen | NH000GG69V63 S228452 690 V 250 V 63 A 5.4 W 3 0.13 kg |
| Cầu chì Mersen | NH000GG69V80 T228453 690 V 250 V 80 A 6.5 W 3 0.13 kg |
| Cau chi Mersen | NH00GG69V32 V228454 690 V 250 V 32 A 3.1 W 3 0.2 kg |
| Mersen fuse | NH00GG69V35 W228455 690 V 250 V 35 A 3 W 3 0.2 kg |
| Nha phan phoi cau chi Mersen | NH00GG69V40 X228456 690 V 250 V 40 A 3.7 W 3 0.2 kg |
| Cầu chì Mersen | NH00GG69V50 Y228457 690 V 250 V 50 A 4.1 W 3 0.2 kg |
| Cau chi Mersen | NH00GG69V63 Z228458 690 V 250 V 63 A 5.6 W 3 0.2 kg |
| Mersen fuse | NH00GG69V80 A228459 690 V 250 V 80 A 6.8 W 3 0.2 kg |
| Nha phan phoi cau chi Mersen | NH00GG69V100 B228460 690 V 250 V 100 A 7.5 W 3 0.2 kg |
| Cầu chì Mersen | NH00GG69V125 C228461 690 V 250 V 125 A 10 W 3 0.2 kg |
| Cau chi Mersen | NH0GG69V6 D228462 690 V 400 V 6 A 1.6 W 3 0.27 kg |
| Cau chi Mersen | NH0GG69V10 E228463 690 V 400 V 10 A 1.1 W 3 0.27 kg |
| Mersen fuse | NH0GG69V16 F228464 690 V 400 V 16 A 1.8 W 3 0.27 kg |
| Nha phan phoi cau chi Mersen | NH0GG69V20 G228465 690 V 400 V 20 A 2.3 W 3 0.27 kg |
| Cầu chì Mersen | NH0GG69V25 H228466 690 V 400 V 25 A 2.4 W 3 0.27 kg |
| Cau chi Mersen | NH0GG69V32 J228467 690 V 400 V 32 A 3.1 W 3 0.27 kg |
| Cau chi Mersen | NH0GG69V35 K228468 690 V 400 V 35 A 3 W 3 0.27 kg |
| Mersen fuse | NH0GG69V40 L228469 690 V 400 V 40 A 3.7 W 3 0.27 kg |
| Nha phan phoi cau chi Mersen | NH0GG69V50 M228470 690 V 400 V 50 A 4.1 W 3 0.27 kg |
| Cầu chì Mersen | NH0GG69V63 N228471 690 V 400 V 63 A 6.6 W 3 0.27 kg |
| Cau chi Mersen | NH0GG69V80 P228472 690 V 400 V 80 A 8 W 3 0.27 kg |
| Cau chi Mersen | NH0GG69V100 Q228473 690 V 400 V 100 A 9.4 W 3 0.27 kg |
| Mersen fuse | NH0GG69V125 R228474 690 V 400 V 125 A 11.8 W 3 0.27 kg |
| Nha phan phoi cau chi Mersen | NH0GG69V160 S228475 690 V 400 V 160 A 14.6 W 3 0.27 kg |
