Dynapar cung cấp bộ mã hóa vòng quay thu nhỏ và bộ mã hóa chuyển mạch với đường kính nhỏ hơn 2 inch cho các ứng dụng phản hồi trong không gian chật hẹp. Một số bộ mã hóa mô-đun siêu nhỏ gọn cho phản hồi động cơ bước và servo nhỏ cũng có sẵn được thiết kế để thay thế bộ phân giải kích thước 10, 11, 15 trong các ứng dụng động cơ. Các mô hình có công nghệ cảm biến mảng theo pha h cho phép hoạt động theo trục dọc trục và cung cấp phản hồi bộ mã hóa hiệu suất cao trong môi trường sốc hoặc rung động cao. Dynapar cũng cung cấp các bộ mã hóa thu nhỏ được thiết kế với dải nhiệt độ hoạt động rộng và các PPR khác nhau lên đến 5.000 PPR và các tùy chọn cực hoặc rãnh chuyển mạch.

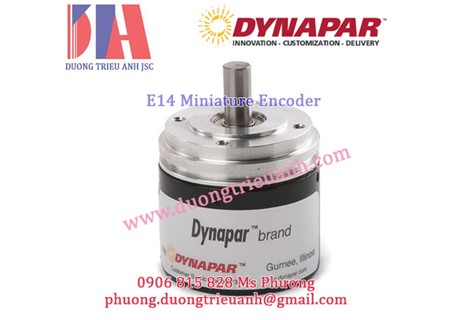

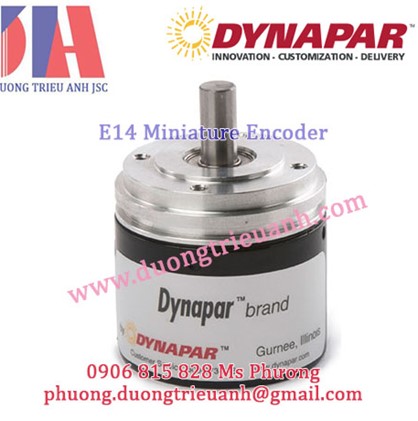

Bộ mã hóa thu nhỏ Dynapar SERIES E14
Bộ mã hóa nhỏ gọn nhiệm vụ ánh sáng đường kính 1,5 "với đầu ra trình điều khiển dòng và chỉ mục tùy chọn
Vỏ kim loại chắc chắn
Đầu ra trình điều khiển dòng vi sai tùy chọn
Lên đến 2540 PPR với Chỉ số tùy chọn
Sê-ri E14 là bộ mã hóa gia tăng, dễ cài đặt với tùy chọn cho đầu ra trình điều khiển dòng vi sai và PPR mở rộng lên đến 2540. E14 được thiết kế cho các ứng dụng thương mại và công nghiệp,

Thông số kỹ thuật:
Code: Incremental, Optical
Resolution: 100 to 2540 PPR (pulses/ revolution)
Format: Two channel quadrature (AB) with optional Index (Z)outputs
Phase Sense: A leads B for CW shaft rotation as viewed from the shaft end of the encoder
Accuracy: ±3 x (360 ° ÷PPR) or ± 2.5 arc-min worst case pulse to any other pulse, whichever is less
Quadrature Phasing: 90 ° ± 36 ° electrical
Symmetry: 180 ° ± 18 ° electrical
Index: 90 ° ± 25 ° (gated with A and B high)
Input Power: 5 VDC ± 5% at 80 mA max.; 12 or 15 VDC ± 10% at 80 mA max.; not including
output loads
Outputs:
7272 Push-Pull: 40mA, sink or source
7272 Differential Line Driver: 40 mA, sink or source
Frequency Response: 100 kHz min.
Termination: Cable
MECHANICAL
Shaft Sizes: 1/8” or 1/4”
Shaft Loading: 5 lb. radial, 3 lb. axial max.
Shaft Speed: 5,000 RPM max.
Housing and Cover: Aluminum
Shaft Material: Stainless Steel
Disc Material: Glass
Weight: 3.0 oz. max.
ENVIRONMENTAL
Operating Temperature: 0 to +70 °C
Storage Temperature: –25 to +70 °C
Humidity: Up to 98% (non-condensing)
