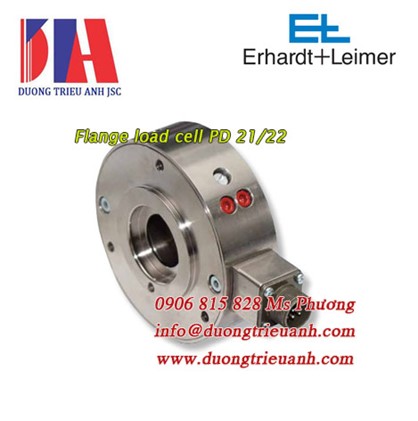

Flange load cell PD 21/22 Erhardt+Leimer
DTA JSC chuyên cung cấp các sản phẩm cảm biến, con lăn chính hãng Erhardt+Leime tại Việt Nam.
Flange load cell PD 21/22 Erhardt+Leimer
+ Cài đặt độc lập với vị trí do khác nhau các tùy chọn lắp đặt như vòng bi mặt bích, vòng bi bệ, buộc bên trong hoặc bên ngoài
+ Độ tin cậy cao do được bảo vệ quá tải lên đến 20 lần lực đo danh nghĩa
+ Các đường kính trục khác nhau từ 12 đến 65 mm và lực đo danh nghĩa từ 0,05 đến 10kN đảm bảo mức độ linh hoạt cao
+ Với hướng đo nằm ngang thì trọng lượng của con lăn không ảnh hưởng đến kết quả đo
+ Hành vi nhiệt độ tốt và mức độ cao tuyến tính của các phần tử đo do ứng dụng máy đo biến dạng trên một bề mặt phẳng
+ Tốc độ vận hành cao cho phép của con lăn đo do lò xo cảm biến tải trọng bản lớn hằng số
Thông số kỹ thuật (Technical data):
- Accuracy class 0.5)
- Nominal characteristic value (sensitivity) 1 m V/V
- Combined error < 0.5 %
- Characteristic value tolerance 0.2 %
- Measuring principle Full bridge strain gauge
- Nominal resistance of the strain gauge bridge 700 Ohm
- Bridge supply voltage, nominal value 10 V
- Max. permissible value 14 V
- Mechanical stop 1.8 to 2.4 FN dep. on type
- Operating load 1.8 to 2.4 FN
- Limit load 20 x FN
- Nominal measuring deflection 0.1 to 0.2 mm depending on type
- Nominal temperature range -10 to +60 °C
- Operating temperature range -10 to +90 °C
- Temperature coefficient ± 0.3 % / 10 K (characteristic value),
- ± 0.3 % / 10 K (zero signal)
- Protection class IP 50
- Max. permissible axial lateral force 1 x FN
- Weight 2.3 kg (Ø = 17 mm), 3.6 kg (Ø = 25 mm), 8.5 kg (Ø = 35 mm)
| Erhardt+Leimer VN | PD 2112 PD 2212 12 0.05 0.1 0.2 0.5 1 |
| Erhardt+Leimer chính hãng | PD 2115 PD 2215 15 0.05 0.1 0.2 0.5 1 |
| Con lăn Erhardt+Leimer | PD 2117 PD 2217 17 0.05 0.1* 0.2 0.5* 1 |
| Erhardt+Leimer VN | PD 2120 PD 2220 20 0.15 0.3 0.75 1.5 |
| Erhardt+Leimer chính hãng | PD 2125 PD 2225 25 0.15* 0.3 0.75* 1.5 |
| Con lăn Erhardt+Leimer | PD 2130 PD 2230 30 0.3 0.6 1.5 3 |
| Erhardt+Leimer VN | PD 2135 PD 2235 35 0.3* 0.6 1.5* 3 |
| Erhardt+Leimer chính hãng | PD 2140 PD 2240 40 0.6 1.2 3 6 |
| Con lăn Erhardt+Leimer | PD 2145 PD 2245 45 0.6 1.2 3 6 |
| Erhardt+Leimer VN | PD 2150 PD 2250 50 0.6* 1.2 3* 6 |
| Erhardt+Leimer chính hãng | PD 2155 PD 2255 55 1 2 5 10 |
| Con lăn Erhardt+Leimer | PD 2160 PD 2260 60 1 2 5 10 |
| Erhardt+Leimer VN | PD 2165 PD 2265 65 1 2 5 10 |
