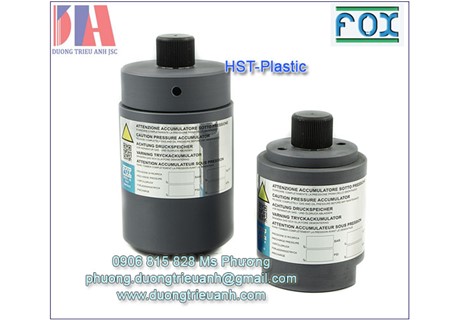

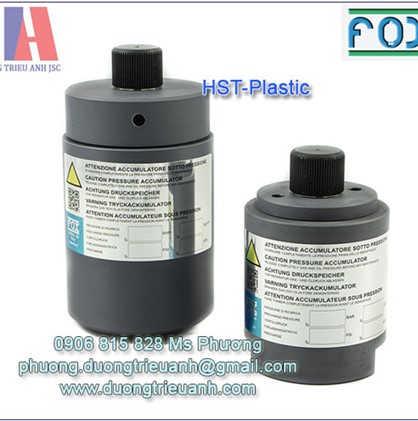

Fox HST-Plastic | Pulsation dampeners Fox HST…10
Đặc tính kỹ thuật:
Áp suất làm việc tối đa (PS): 10 bar
Áp suất thử nghiệm (PT):PS x 1,43 / 1,5
Màng:NBR, HNBR, EPDM, FPM, HYTREL, Alcryn
Van nitơ tiêu chuẩn: ⅝ ”UNF
Lắp đặt:ngang / dọc ( van nitơ hướng lên)
Tỷ số nén: - khuyến nghị: P2 / P0 = 2,5 - tối đa: P2 / P0 = 4
Tuổi thọ cơ khí:số vòng quay tỷ lệ nghịch với độ tăng của tỷ số nén.
Đối với các ứng dụng bộ giảm chấn, giá trị nitơ phải từ 60% đến 80% áp suất làm việc cũng liên quan đến loại máy bơm và nhiệt độ làm việc.
Cũng có sẵn:
- Kết nối với mặt bích ANSI B16.5 hoặc UNI / DIN
- Kết nối đặc biệt theo yêu cầu
- Kết nối mặt bích tích hợp
- Thực hiện áp suất cao, 15bar
- Miễn phí bảo trì (HSTP-SMF)
- HSTP = PP =+ 0°C / + 70°C
- HSTPVC = PVC-U =-5°C / + 50°C
- HSTPVCC = PVC-C = -5°C / + 60°C
- HSTPVDF = PVDF =-20°C / + 80°C
On request, according to:
CE (2014/68/EU- PED)
KOSHA (Korea)
EN 14359
SELO (China)
PD5500 (UK)
DOSH (Malaysia)
EN 13445 NR-13 (Brasil)
AS1210/4343 (Australia)
ARH (Algeria)
BV
Lloyd’s / ABS
DNV / RINA
CU-TR 032/2013 (Russia)
Model tương ứng:
| Model | Nitrogen Volume (Lt) |
Max Pressure (Bar) |
Max N2 precharge (bar) |
Hydraulic Connection |
H (mm) | D (mm) | C (mm) | Weight |
| HST…0.05 | 0.05 | 10 | 7 | ⅜“BSP-F | 100 | 60 | 23 | 0,3 |
| HST…0.1 | 0.12 | 10 | 7 | ½” BSP-F | 142 | 80 | 23 | 0,7 |
| HST…0.35 | 0,35 | 10 | 7 | ½” BSP-F | 155 | 100 | 23 | 1,1 |
| HST…0.7 | 0,7 | 10 | 7 | ½” BSP-F | 218 | 100 | 23 | 1,8 |
| HST…1 1 | 1,1 | 10 | 7 | ½” BSP-F | 270 | 100 | 23 | 2,6 |
| HST…1.5 | 1,5 | 10 | 7 | ¾“BSP-F | 270 | 270 | 23 | 3,5 |
| HST…2 | 2 | 10 | 7 | ¾“BSP-F | 325 | 138 | 23 | 3,9 |
| HST…2.3 | 2,3 | 10 | 7 | ¾“BSP-F | 360 | 138 | 23 | 4 |
| HST…3 | 3 | 10 | 7 | ¾“BSP-F | 418 | 138 | 23 | 5,5 |
| HST…5 | 5 | 10 | 7 | 1-½” BSP-F | 375 | 180 | 23 | 10 |
| HST…6 | 6 | 10 | 7 | 1-½” BSP-F | 433 | 180 | 23 | 14 |
| HST…10 | 10 | 10 | 7 | 2“BSP-F | 665 | 180 | 23 | 20 |
