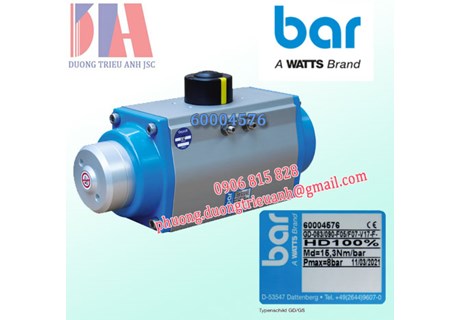

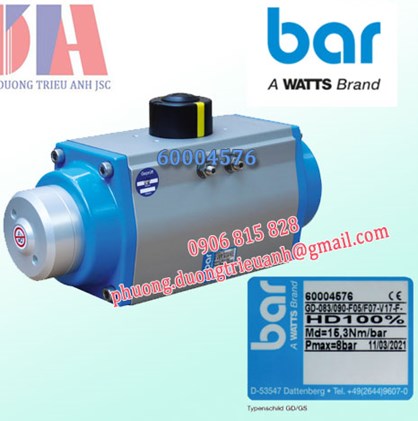

Giảm chấn thủy lực Bar 60004576
Giảm chấn thủy lực BAR là một mô-đun bổ sung để kéo dài thời gian chuyển mạch. Tốc độ chuyển mạch không đổi đạt được nhờ một pít-tông chạy trong xi-lanh có môi trường thủy lực.
Mô-men xoắn được duy trì và các chuyển động giật được ngăn chặn, bảo vệ chính đường ống, phụ kiện và bộ truyền động quay.
Giảm chấn thủy lực được sử dụng với các phụ kiện cánh tà như cánh tà lệch tâm kép và được sử dụng để tránh búa nước.
Nó có thể được thiết lập thay đổi xem hiệu ứng giảm xóc chỉ xuất hiện ở các vị trí cuối hay tốc độ đồng đều được tạo ra trên toàn bộ góc xoay.
Thiết kế của giảm chấn thủy lực nhỏ gọn. Mô-đun này cũng được thiết kế để chống giả mạo, do đó không thể thực hiện các thay đổi ngoài ý muốn đối với các cài đặt.
SỬ DỤNG
- Với 18 kích cỡ và mô-men xoắn khác nhau từ 2 đến 13.040 Nm, bộ truyền động quay một phần phù hợp có sẵn cho mọi ứng dụng thiết bị ngắt.
- Lớp vỏ sơn tĩnh điện chất lượng cao và lớp vỏ ngoài làm bằng nhôm cứng cho phép sử dụng ngay cả trong điều kiện môi trường khắc nghiệt.
- Giao diện van điện từ được đặt ở vị trí cao trên cấu hình để dễ dàng tiếp cận và được tối ưu hóa để gắn các van thí điểm.
- Việc điều chỉnh vị trí cuối ở phía đối diện của kết nối van điện từ giúp điều chỉnh dễ dàng hơn.
- Tất cả các thiết bị báo hiệu và điều khiển có sẵn trên thị trường đều có thể được thiết lập thông qua giao diện VDI/VDE 3845 được tiêu chuẩn hóa.
- Chỉ báo vị trí là một phần của sản phẩm và được trang bị các kẹp thay đổi để chỉ báo vị trí van.
- Vị trí cuối có thể được đặt ở vị trí 0° và 90° từ +5° đến -5°, cho phép điều chỉnh van một cách tối ưu.
- Đối với hầu hết các kích thước, 2 mẫu mặt bích ISO có sẵn cho mỗi kích thước ổ đĩa để tự động hóa linh hoạt các van.
- Bánh răng với kết nối hình bát giác điều chỉnh sự liên kết trục dịch chuyển song song hoặc chéo của khớp nối và đảm bảo thiết kế truyền động tiết kiệm không gian.
- Dễ dàng lắp đặt và tháo gỡ lò xo an toàn, được thiết kế để có tỷ lệ cân bằng giữa mô-men xoắn khí nén và mô-men xoắn lò xo.
- Một số lượng lò xo xác định được gán cho mỗi áp suất điều khiển và giúp dễ dàng chọn truyền động thông qua các mô-men xoắn.
- Một bản khắc laser trên vỏ ổ đĩa đánh dấu các mẫu mặt bích và kết nối không khí để phân công rõ ràng.
- Số sê-ri cũng được khắc bằng laze, nhờ đó có thể truy ngược lại quá trình sản xuất ổ đĩa bất kỳ lúc nào.
- Răng pít-tông được phay chính xác đảm bảo vận hành trơn tru, mô-men xoắn tối ưu và độ mài mòn thấp.
- Tuổi thọ sử dụng lâu dài đạt được nhờ ổ trục trượt của tất cả các bộ phận chuyển động.
- Nhờ có các biến thể ổ đĩa với các góc xoay khác nhau, ổ đĩa bao gồm nhiều ứng dụng.
- Việc sử dụng cùng một vỏ bọc cho các ổ đĩa tác động đơn và kép làm giảm dung lượng lưu trữ.
- Thiết kế không thể nhầm lẫn được bảo vệ bằng sáng chế và đảm bảo kiểu truyền động ban đầu với thiết kế dựa trên nguyên tắc “hình thức tuân theo chức năng”.
Thông số kỹ thuật:
Legende
GD/GS Beschreibung
60004576 bar Artikel-Nummer
CE: CE-Kennzeichnung
GD-083/090-F05/ F07-V17-F-HD100%: Chỉ định bài viết/đơn đặt hàng. Phiên bản với thủy lực
Độ suy giảm được đánh dấu bằng -HD. 100% cho đệm
trên 100% góc quay.
MD = 15,3 Nm/mô-men xoắn thanh trên áp suất điều khiển thanh
Pmax = 8 bar áp suất trung bình tối đa cho phép
03/11/2021 Ngày sản xuất
