Hengstler 0534389 GEBER RI76TD/ 4096ED.4A42 KF chính hãng
Hengstler "Code: 0534389 GEBER RI76TD/ 4096ED.4A42 KF

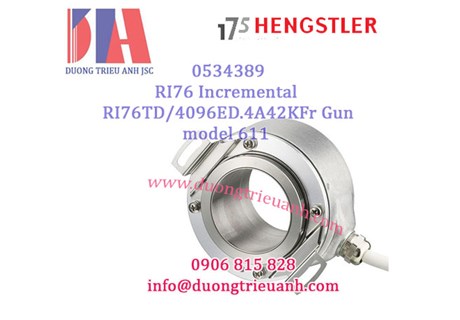

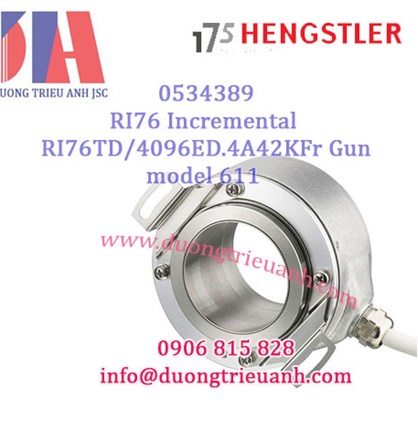

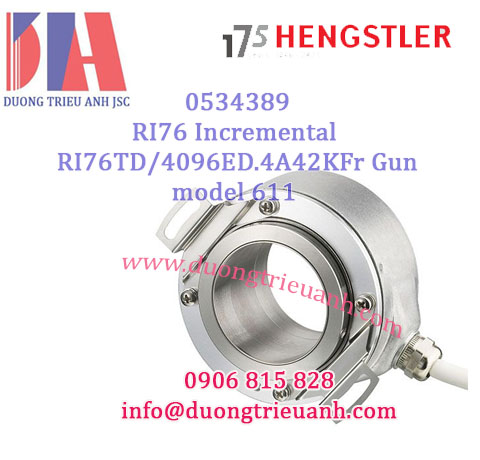

Encoder Hengstler ICURO RI76 code 0534389 RI76 Incremental RI76TD/4096ED.4A42KF
Bộ mã hóa gia số trục rỗng RI76 có độ chính xác cao đã được thiết kế đặc biệt cho đường kính trục lớn lên đến 42 mm. Đường kính vỏ chỉ 76 mm, khiến bộ mã hóa này trở nên lý tưởng để sử dụng trong động cơ, thang máy và máy in.
Qua trục rỗng Ø 15 đến 42 mm
Đường kính ngoài chỉ 76 mm
Dễ dàng cài đặt nhờ vòng kẹp ở phía trước hoặc phía sau
Nhiệt độ hoạt động lên đến 100°C
Thông số kỹ thuật:
Product Family RI76
Fuction / Application Incremental
Technology Optical
Approval: UL, CE
Housing Diameter [mm] 76
Solid- / Hollow Shaft Hollow Shaft
Shaft Size [mm] 42
Protection Rating Housing IP64
Connection Cable
Min. Temperature [°C] -25
Max. Temperature [°C] 100
Housing Option Aluminum
Electrical:
Interface Push-pull
Revolutions [rpm] 1800
Number of Pulses 4096
NUMBER OF PULSES " 50 / 100 / 128 / 250 / 256 / 300 / 314 / 360 / 500 / 600 / 720 / 900 / 1000 / 1024 / 1500 / 2048 /
2500 / 3072 / 4096 / 5000 / 8192 / 9000 / 10000
Housing diameter: 76mm
Shaft diameter: 15 mm / 16 mm / 18 mm / 20 mm / 24 mm / 25 mm /27 mm / 28mm / 30 mm / 32 mm / 38 mm / 40 mm /42 mm
Minimum length of mounting shaft clamping ring front: 32 mm with Ø 15 ... 30, 35 mm with Ø >30 ... 42
Starting torque typ. 3 …. 10 Ncm (depending on version)
Moment of inertia approx. 140 …. 420 gcm² (depending on version)
Vibration resistance (DIN EN 60068-2-6): 100 m/s² (10 - 2000 Hz)
Shock resistance (DIN EN 60068-2-27): 1000 m/s² (6 ms)
Operating temperature -25 °C ... +100 °C
Storage temperature : -25 °C ... +100 °C
Material housing: Aluminum
Weight : approx. 320 … 580 g (depending on version)
Connection: Cable, radial
