Hengstler Encoder 0534118 RI76TD/4096ED 4A20KF

Hengstler Encoder 0534118 RI76TD/4096ED.4A20KF
ICURO RI76

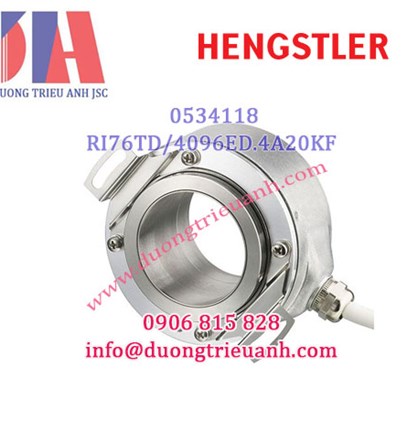

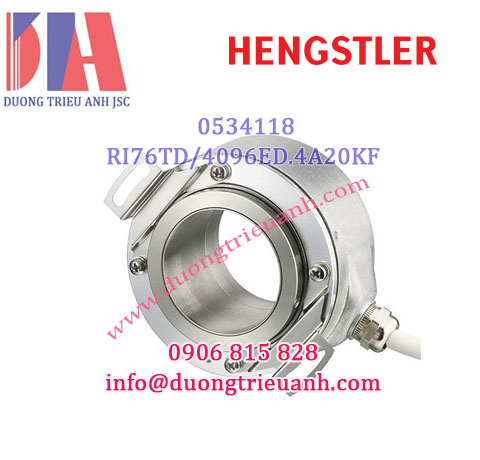

Hengstler 0534118 RI76 Incremental RI76TD/4096ED.4A20KF
Qua trục rỗng Ø 15 đến 42 mm
Đường kính ngoài chỉ 76 mm
Dễ dàng cài đặt nhờ vòng kẹp ở phía trước hoặc phía sau
Nhiệt độ hoạt động lên đến 100°C
Các lĩnh vực ứng dụng, ví dụ như động cơ, Máy in, Thang máy
Bộ mã hóa gia số trục rỗng RI76 có độ chính xác cao đã được thiết kế đặc biệt cho đường kính trục lớn lên đến 42 mm. Đường kính vỏ chỉ 76 mm, khiến bộ mã hóa này trở nên lý tưởng để sử dụng trong động cơ, thang máy và máy in.
Thông số kỹ thuật:
Product Family:    RI76
Fuction / Application    Incremental
Technology    Optical
Approval:     UL/ CE
Mechanical
Housing Diameter [mm]    76
Solid- / Hollow Shaft    Hollow Shaft
Shaft Size [mm]    20
Protection Rating Housing    IP64
Connection    Cable
Min. Temperature [°C]    -25
Max. Temperature [°C]    100
Housing Option    Aluminum
Electrical:
Interface:    Push-pull
Revolutions [rpm]    3600
Number of Pulses    4096

NUMBER OF PULSES: 50 / 100 / 128 / 250 / 256 / 300 / 314 / 360 / 500 / 600 / 720 / 900 / 1000 / 1024 / 1500 / 2048 /
2500 / 3072 / 4096 / 5000 / 8192 / 9000 / 10000
Other number of pulses on request
Housing diameter: 76mm
Shaft diameter: 15 mm / 16 mm / 18 mm / 20 mm / 24 mm / 25 mm / 27 mm / 28mm / 30 mm / 32 mm / 38 mm / 40 mm / 42 mm
Flange (Mounting of housing): Tether
Mounting of shaft Front clamping ring, Rear clamping ring
Protection class shaft input(EN 60529): IP40 or IP64 (front & rear)
Protection class housing (EN 60529):  IP65
Minimum length of mounting shaft clamping ring front: 32 mm with Ø 15 ... 30, 35 mm with Ø >30 ... 42
Minimum length of mounting shaft clamping ring rear: corresponding to total length of encoder
Operating temperature -25 °C ... +100 °C
Storage temperature -25 °C ... +100 °C
Material housing Aluminum
Weight approx. 320 … 580 g (depending on version)
Connection: Cable, radial.
