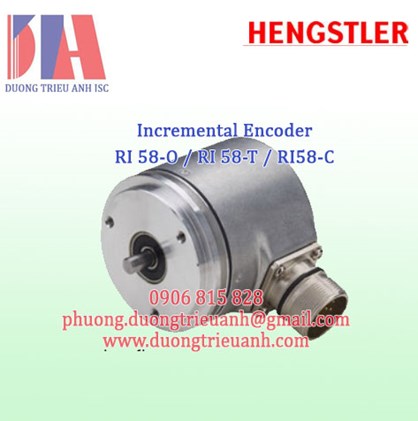

Hengstler Encoder RI 58-O / RI 58-T / RI58-C | Encoder Hengstler RI58-O/2500EK.72RA-D0-S

Bộ mã hóa HENGSTLER RI 58-O / RI 58-T / RI58-C
Thông số kỹ thuật có thể thay đổi mà không cần thông báo
• Bộ mã hóa tiêu chuẩn công nghiệp phổ quát
• Lên tới 40.000 bước với 10.000 xung
• Độ chính xác tín hiệu cao
• Lớp bảo vệ lên tới IP67
• Linh hoạt do có nhiều biến thể mặt bích và cấu hình
• Phù hợp với mức độ sốc cao
• Ứng dụng: máy công cụ, trục CNC, máy đóng gói, động cơ/bộ truyền động, phun nhiên liệu , máy đúc, máy cưa, máy dệt
• Đối với phiên bản EX, xem RX70Tl; đối với phiên bản thép không gỉ, xem RI59
• Nhiệt độ hoạt động lên tới 100°C (RI 58-T); lên tới -40 °C (RI58-C)

NUMBER OF PULSES RI58-O: 1 / 3 / 4 / 5 / 10 / 15 / 20 / 25 / 30 / 35 / 40 / 45 / 50 / 60 / 64 / 70 / 72 / 80 / 100 / 125 / 128 / 144 / 150 / 180 / 200 / 230 / 250 / 256 / 300 / 314 / 360 / 375 / 400 / 480 / 500 / 512 / 600 / 625 / 720 / 750 / 900 / 1000 / 1024 / 1200 / 1250 / 1500 / 1600 / 1800 / 2000 / 2048 / 2500 / 3000 / 3480 / 3600 / 3750 / 968 /
4000 / 4096 / 4800 / 5000 / 5400 / 6000 / 7200 / 7680 / 8000 / 8192 / 9000 / 10000

NUMBER OF PULSES RI58-T: 4 / 5 / 10 / 15 / 20 / 25 / 30 / 35 / 40 / 45 / 50 / 60 / 64 / 70 / 72 / 80 / 100 / 125 / 128 / 144 / 150 / 180 /200 / 230 / 250 / 256 / 300 / 314 / 360 / 375 / 400 / 480 / 500 / 512 / 600 / 625 / 720 / 750 / 900 / 1000 /1024 / 1200 / 1250 / 1500 / 1600 / 1800 / 2000 / 2048 / 2500

NUMBER OF PULSES RI58-C: 3000 / 3480 / 3600 / 3750 / 968 / 4000 / 4096 / 4800 / 5000 / 5400 / 6000 / 7200 / 7680 / 8000 / 8192 /
9000 / 10000

Thông số kỹ thuật:
Housing diameter: 58mm
Shaft diameter: 6mm / 6.35mm / 7mm / 8mm / 9.52mm / 10mm / 12mm (Solid shaft)
Flange(Mounting of housing): Synchro flange, Clamping flange, Square flange, Synchro
clamping flange
Protection class shaft input (EN 60529) IP64 or IP67
Protection class housing (EN 60529) IP65 or IP67
Shaft load axial / radial: Ø6mm / 6,35 mm: 20N / 40N
                           Ø 7 ... 10 mm: 40 N / 60 N
                           Ø 12 mm: 60 N / 80 N
Max. speed 2 max. 10.000 U/min
Starting torque typ. ≤ 0,5 Ncm
                     ≤ 1 Ncm (IP67)
Moment of inertia: approx. 14 gcm² (Synchro flange)
                   approx. 20 gcm² (Clamping flange)

Storage temperature: -25 °C ... +85 °C
Material shaft: Stainless Steel
Material housing Aluminum
Weight approx. 360g
