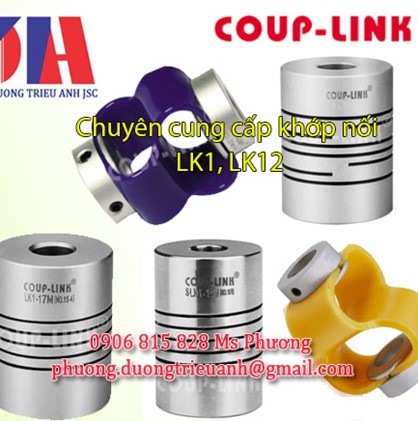

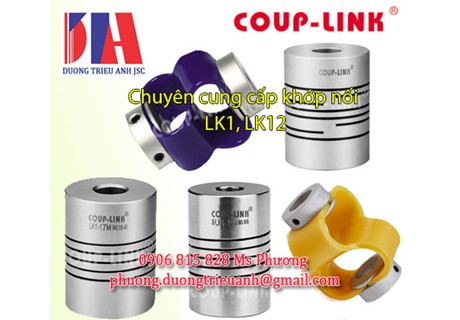

Khớp nối mềm Coup-link loại nhỏ LK1 | Khớp nối mềm Couplink LK12 | COUP-LINK LK7
Khớp nối mềm Coup-link loại nhỏ LK1, LK12 là loại khớp nối lò xo kim loại một mảnh. Kết nối trục mô-men xoắn nhỏ.
Hấp thụ các sai lệch song song, lệch góc và chuyển động cuối trục bằng tác động của lò xo
Được quay theo chiều kim đồng hồ và ngược chiều kim đồng hồ.
Thông số kỹ thuật của serial khớp nối Coup-link:
|
Series |
LK1 |
LK2 |
LK7 |
|
Outer Diameter (mm) |
15.5~19.5 |
19.1~50.8 |
12~63 |
|
Bore Range (mm) |
3~8 |
3~19 |
3~30 |
|
Torque Range (N.m) |
0.2~1.8 |
0.5~28 |
0.5~76 |
|
Max. Speed (rpm) |
10,000~13,000 |
4,500~10,000 |
2,200~30,000 |
|
Installation Options |
Set Screw |
Set Screw, Clamp |
Set Screw, Clamp, Keyway |
|
Material Options |
Aluminum, Stainless Steel |
Aluminum, Stainless Steel |
Aluminum, Stainless Steel |
Model của serial:
Khớp nối mềm loại nhỏ Coup-link LK1, LK12:
Các tính năng:
- Khớp nối lò xo kim loại một mảnh
- Đối với kết nối trục mô-men xoắn nhỏ
- Không phản ứng dữ dội
- Hấp thụ các sai lệch song song, lệch góc và chuyển động cuối trục bằng tác động của lò xo
- Đặc tính quay theo chiều kim đồng hồ và ngược chiều kim đồng hồ.
Coup-link LK1 Loại vít định vị (Thiết kế cắt song song):
LK1 Set Screw Type (Parallel cut design)
- Khớp nối lò xo kim loại một mảnh
- Đối với kết nối trục mô-men xoắn nhỏ
- Hấp thụ các sai lệch song song, lệch góc và chuyển động cuối trục bằng tác động của lò xo.
|
Khớp nối Coup-link |
SLK1-19：D=19.5, L=24.5, d1d2:3~8 |
|
Coup-link Viet Nam |
SLK1-15：D=15.5, L=23, d1d2:3~5 |
|
Khớp nối Couplink |
SLK1-M15：D=15.5, L=21, d1d2:3~5 |
|
Nha cung cap khop noi Coup-link |
LK1-19：D=19.5 ,L=24.5, d1d2:3~8 |
|
Khớp nối Coup-link |
LK1-17：D=17.5, L=23, d1d2:3~7 |
|
Coup-link Viet Nam |
LK1-15：D=15.5, L=23, d1d2:3~5 |
|
Khớp nối Couplink |
LK1-M15：D=15.5, L=21, d1d2:3~5 |
|
Nha cung cap khop noi Coup-link |
SLK1-17：D=17.5 ,L=23, d1d2:3~7 |
Coup-link Sê-ri LK1 Loại vít（Xoắn ốc):
- Khớp nối lò xo kim loại một mảnh
- Đối với kết nối trục mô-men xoắn nhỏ
- Hấp thụ các sai lệch song song, lệch góc và chuyển động cuối trục bằng tác động của lò xo
- Vít định vị
|
Khớp nối Coup-link |
LK1-M15-M：D=15.5, L=21, d1d2:3~5 |
|
Coup-link Viet Nam |
LK1-15-M：D=15.5, L=23, d1d2:3~5 |
|
Khớp nối Couplink |
LK1-17-M：D=17.5, L=23, d1d2:3~7 |
|
Nha cung cap khop noi Coup-link |
LK1-19-M：D=19.5, L=24.5, d1d2:3~8 |
|
Khớp nối Coup-link |
SLK1-M15-M：D=15.5, L=21, d1d2:3~5 |
|
Coup-link Viet Nam |
SLK1-15-M ：D=15.5, L=23, d1d2:3~5 |
|
Khớp nối Couplink |
SLK1-17-M ：D=17.5, L=23, d1d2:3~7 |
|
Nha cung cap khop noi Coup-link |
SLK1-19-M ：D=19.5, L=24.5, d1d2:3~8 |
Khớp nối mã hóa Coup-link sê-ri LK12:
- Nhựa Polyestar với sợi thủy tinh
- Để mã hóa
|
Khớp nối Coup-link |
LK12-44：D=44, L=53, d1d2:6~14 |
|
Coup-link Viet Nam |
LK12-25：D=25, L=32, d1d2:5~10 |
|
Khớp nối Couplink |
LK12-15：D=15, L=22, d1d2:3~6 |
|
Nha cung cap khop noi Coup-link |
LK12-44L：D=44, L=65, d1d2:6~14 |
|
Khớp nối Coup-link |
LK12-54：D=54, L=66, d1d2:6~17 |
|
Coup-link Viet Nam |
LK12-54L：D=54, L=78, d1d2:6~17 |
