Thông số kỹ thuật cơ bản:

• Loại khớp xoay: Khớp xoay thủy lực đồng trục 1 đường dẫn (Axial swivel joint / Single passage)

• Số đường dẫn (Number of passages): 1

• Áp suất làm việc (Operating pressure range): 10 – 500 bar

• Tốc độ quay liên tục cho phép (Max. number of rotations): Tối đa 10 vòng/phút ($10\text{ min}^{-1}$)

• Cổng kết nối thủy lực (Hydraulic port): G1/4A – Ống $\varnothing 8\text{ mm}$ (M16)

• Loại ổ đỡ (Bearing): Bạc lót trượt (Plain bearing)

• Cổng dầu rò rỉ (Leakage oil port): Không có (without)

• Mô-men xoắn khởi động (Starting torque): Khoảng 1.2 Nm

• Lực siết cổng G1/4 (Tightening torque): 55 Nm

• Nhiệt độ hoạt động: $+10^\circ\text{C} \sim +60^\circ\text{C}$

• Dầu thủy lực phù hợp: Cấp độ nhớt 22, 32 và 46

Khớp xoay ROEMHELD 9208069 được sử dụng rộng rãi trong:

• Cấp dầu thủy lực cho các bàn quay, đồ gá xoay (Rotary fixtures) trong máy gia công CNC

• Các cơ cấu kẹp thủy lực xoay liên tục hoặc xoay theo góc trong tự động hóa

• Kết nối giữa đường cấp dầu cố định từ bộ nguồn đến chi tiết máy chuyển động quay

Khớp xoay giúp truyền dẫn đầu thủy lực áp suất cao ổn định khi thiết bị quay, ngăn xoắn gãy đường ống dầu và chống rò rỉ tối ưu.

Các model thuộc chuỗi sản phẩm F9.280 Rotary Couplings (Single Passage):

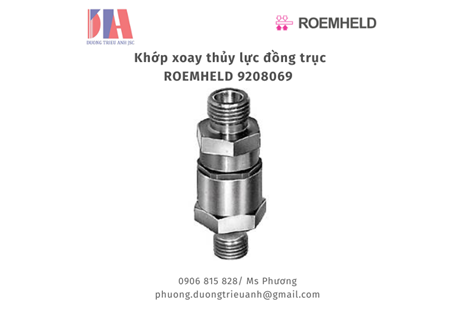

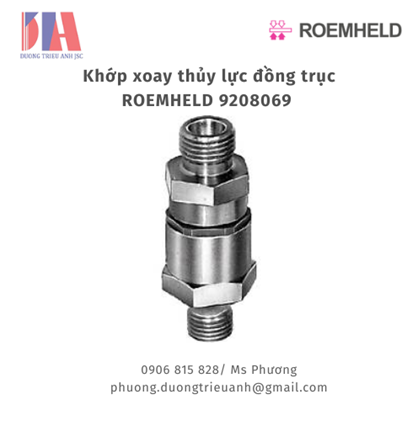

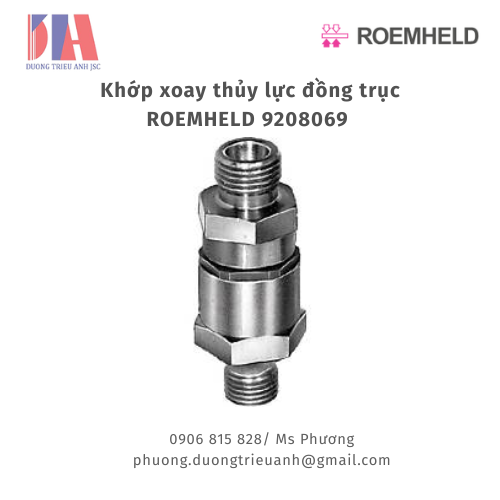

• 9208069: Khớp xoay dạng đồng trục

• 9208176: Khớp xoay dạng vuông góc
