DTA JSC là nhà phân phối cảm biến Comitronic, công tắc Comitronic,.. chính hãng tại Việt Nam. Hiện chúng tôi đang có Rơ le an toàn Comitronic-BTI ANATOM78S/6M có sẵn tại kho DTA giao hàng ngay.

Giá : Liên hệ

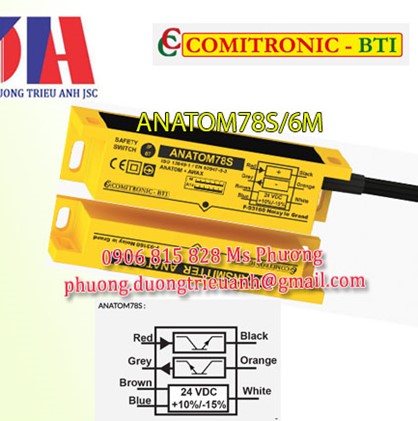

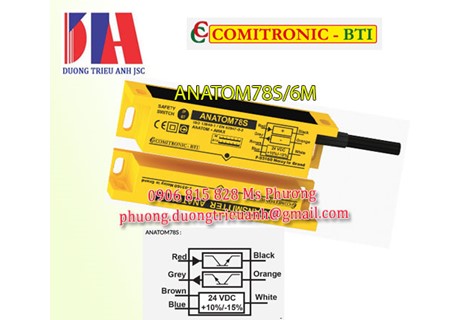

Rơ le an toàn Comitronic-BTI ANATOM78S/6M có sẵn giao ngay

ANATOM - CÔNG TẮC AN TOÀN KHÔNG TIẾP XÚC KHÔNG TỰ ĐỘNG

COMITRONIC ANATOM là một công tắc được mã hóa điện tử sử dụng quy trình ACOTOM2 của chúng tôi. Khi được kết nối với mô-đun an toàn AWAX, nó sẽ phát hiện việc mở cửa bảo vệ trên các máy nguy hiểm. Được đặt trong hai vỏ bằng polycarbonate (máy phát và máy thu), nó cung cấp hai đường NO tĩnh và độc lập, không có điện thế và được cách ly với hệ thống giải mã để an toàn hơn. Hơn nữa, nó cung cấp một tiếp điểm PNP, cho biết trạng thái của công tắc.

Với hai chân vuông, hai phần của ANATOM có thể dễ dàng cố định bằng đường kính. Vít 4mm (cung cấp vòng đệm ZU4). Có sẵn các vít và công cụ chống giả mạo đặc biệt tùy chọn. Máy thu được trang bị với một đường kính. 5 mm và chiều dài 3, 6 hoặc 12m PVC nhiều dây (độ dài khác theo yêu cầu).

UL additional information

Wiring: 60/75°C copper only

 chiều dài dây cáp: 6 mét
Nhiệt độ làm việc phạm vi: -25°C ... +60°C

Size of wires: 24AWG

Clamping force: 0,68Nm

Enclosure type: 1/70°C ambiant: 24V to be provided by class 2 supply or transformer protected by a listed fuse rated 4A max

Theo tiêu chuẩn EN 50178, nguồn điện phải được cách ly đối với điện áp thử nghiệm 1800Vac được áp dụng hoặc thiết bị phải chịu được điện áp đột biến 4000V trong trường hợp quá điện áp.

ANATOM được cung cấp năng lượng với điện áp 24v AC hoặc DC. Khi hai mục tiêu của máy thu và máy phát hướng vào nhau và mã được nhận dạng, hai đường KHÔNG đóng lại và đường phụ mở ra. Đèn led sáng. Ngược lại, đèn led vẫn tắt và đường dây phụ đóng lại. Để tránh làm hỏng các chân vuông, cần có khoảng cách 1mm giữa hai phần . Khoảng cách swithcings dao động lên đến 10 mm. Phát hiện xuyên qua tường thép không gỉ hoặc polycarbonate dày 6mm.

Hệ thống dây điện gồm 2 loại: cáp 7 dây và cáp kết nối 8 chân M12:

Phiên bản cáp 7 dây:

couleur

chức năng

Màu xanh da trời

0 V

Màu nâu

24VDC

Màu đỏ

S11

Đen

S12

Xám

S21

Quả cam

S22

Trắng

phụ trợ

Cáp kết nối 8 chân M12:

Broche connecteur M12

chức năng

1 (màu trắng)

S12

2 (nâu)

S21

3 (màu xanh lá cây)

phụ trợ

4 (màu vàng)

24VDC

5 (màu xám)

0 V

6 (hồng)

S11

7 (màu xanh)

S22

8 (đỏ)

NC*

*Không kết nối

Thông số kỹ thuật:

Chất liệu của vỏ: Nhựa nhiệt dẻo PA6GV30, INOX 316L cho các phiên bản OX

nguyên tắc hoạt động:  từ tính

Kiểu kết nối: Cáp PU 7 dây 24 AWG; Cáp PU đầu nối M12 8 chân cho phiên bản MKT

Khoảng cách chuyển mạch 10mm

độ trễ <2mm

Khoảng cách trong cách tiếp cận bên 7mm

trọng lượng máy thu:

     Phiên bản nhựa nhiệt dẻo 100g

     Phiên bản OX 190g

trọng lượng máy phát:

     Phiên bản nhựa nhiệt dẻo 80g

      Phiên bản OX 190g

nhiệt độ môi trường: -25°C ... +60°C

Nhiệt độ bảo quản: -25°C ... +60°C

Khả năng chống rung: 10...55Hz, biên độ 1 mm

Khả năng chống sốc: 30g/11 mili giây

điện áp hoạt động: 24 VAC/DC -15%/+10%

điều hành hiện tại: 30mA

điện áp tối đa: 24VDC

tối đa hiện tại: 800mA

Đầu ra chẩn đoán PNP: AUX

chuyển NC phiên bản 78S

chuyển mạch NO phiên bản 98S

điều hành hiện tại tối đa 250 mã

điện áp hoạt động 24VDC

cầu chì bảo vệ 250 mã

Model: 78S : Đầu ra PNP NC AUX

       98S : PNP KHÔNG có đầu ra AUX

OX (chỉ dành cho 78S) : phiên bản vỏ thép không gỉ

/MKT (chỉ dành cho 78S): Cáp 40 cm với đầu nối M12 8 chân

/3M : Cáp 7 dây dài 3 mét

/6M : Cáp 7 dây dài 6 mét

/12M : Cáp 7 dây dài 12 mét
