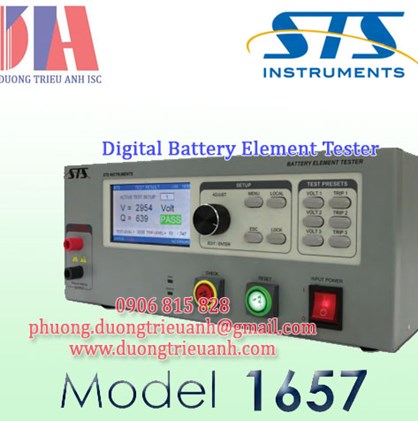

Thiết bị kiểm tra chất lượng ắc quy STS Instrument 1657-PLC-232 (201678) (USA)
Máy kiểm tra phần tử pin 1657 STS Instruments cung cấp một phương pháp duy nhất để phát hiện
khiếm khuyết cách điện ở cấp độ lắp ráp trong pin axit-chì, bao gồm cả các dải phân cách bị thiếu và hư hỏng. Việc phát hiện những lỗi như vậy trước khi nạp và sạc pin sẽ giảm thiểu việc thu hồi tốn kém.
Tính năng chính STS 1657:
• Nâng cao chất lượng sản phẩm và sự hài lòng của khách hàng
• Thời gian thử nghiệm ngắn để hỗ trợ thử nghiệm sản xuất khối lượng lớn
• Giao diện người dùng đơn giản để dễ vận hành và giảm thiểu chi phí đào tạo
• Màn hình LCD màu lớn, dễ đọc với đèn nền LED màu trắng và báo động bằng âm thanh cung cấp các chỉ báo Đạt/Không đạt rõ ràng
• Giao diện máy tính từ xa để thu thập dữ liệu nhằm kiểm soát quy trình thống kê
• Đầu dò an toàn có thể tháo rời đảm bảo an toàn cho người vận hành và dễ dàng thay thế khi cần thiết
• Hình thức và độ vừa vặn tương thích với Model STS 1652.
Thông số kỹ thuật STS 1656/1657 Battery Tester:
RANGE 300 to 3000 Volts
RESOLUTION 10V
ACCURACY ± 2.0%
SHAPE Pulse
DURATION 120 msec typ.
TEST INTERVAL Programmable from 30 msec to 5000 msec
VOLTAGE Range: 0 to 3000 Volts Peak
Resolution: 1 Volt
Accuracy: ± 2.0% F.S.
QUALITY METER
Range: 10 to 3750
Resolution: 1
Accuracy: ± 2.0%
INPUT VOLTAGE : 100V to 240V ± 10 % Universal Input,
47 – 63 Hz
CURRENT 500 mA Max.
POWER FACTOR 0.98 Typical
FUSE 0.5A Slow Blow 250VAC.
Fuse Dimension: 5 x 20 mm / 0.20” x 0.80”
TEMPERATURE (Operating):
0 to +40° C
+32 to +104° F
TEMPERATURE (Storage):
-20 to +70° C
-2 to +158° F
HUMIDITY RH 5 to 95%, Non-Condensing
ALTITUDE 2000 m / 6000 ft.
POLLUTION DEG. Cat II, Indoor Use
REMOTE CONTROL:
USB (standard) USB: 2.0, Type B Connector, Rear Panel
RS232 (option)1 DB9 Connector, Rear Panel
RS485 (option)1 DB9 Connector, Rear Panel
PLC I/O (option) Digital I/O, D-Sub 15 pin connector, Rear Panel
POWER: Illuminated On/Off Rocker Power Switch Lit when unit is powered on
RESET: Green Illuminated Reset Button
ADJUST / ENTER DIAL: Allows for Easy Scrolling through on Screen Menu
Fields and Adjustment of Parameters and Test Levels
MÀN HÌNH LCD Màu sắc đồ họa độ phân giải cao 480 x 272 Pixel
Màn hình LCD có đèn nền LED màu trắng, kích thước đường chéo 4,2”
KEYS MENU: Displays Main Menu
LOCAL: Returns Front Panel Control
ESC: Backs up or Undo Last Entry
LOCK: Locks out Front Panel Control
VOLT1 to VOLT3: Selects Preset Test Level
TRIP1 to TRIP3: Sets Preset Trip Level
TERMINALS Range: 0 – 3000 V
Safety Rated: 6000V max.
DIMENSIONS2 Width: 340 mm / 13.4”
Height: 140 mm / 5.5”
Depth: 336 mm / 13.2”
Shipping: 470 x 275 x 497 mm
18.5” x 10.8” x 19.6”
WEIGHT Net: 6.7 Kg / 14.8 lbs.
Shipping: 8.2 Kg / 18 lbs
STANDARD MODELS:
1657-PLC Battery Element Tester (BET) Supplied with:
• USB Interface, PLC I/O
• Set of High Voltage Safety Test Leads, 1.8 m / 6 ft. long
• 1656 Operator Manual and Owners Manual
• Spare AC Input Fuses (2)
• Certificate of Calibration
• AC Line Cord (detachable)
1657-PLC-232 BET with RS232 Serial Interface • Adds RS232 Interface in addition to USB
1657-PLC-485 BET with RS485 Serial Interface • Adds RS485 multi-drop Interface in addition to USB
1657-PLC-RPC BET with Rear Panell HV Connect • Provides rear ranel mounted test probe connections
1656 AUTO LINE Six Channel HV Multiplexer for
auto-production line fixture test- ing.
Requires 1657-PLC-RPC
Supplied with:
• Auto Line Operator Manual
• AC Line Cord (detachable)
1652 COMPATABILITY OPTIONS
1657-PLC-TT Adds TT1652 Option Modifies PLC Test Input to emulate 1652 Trigger mode. See
TT1652 Datasheet for details.
1657-PLC-070 BET with Model 070 Adapter attached to top cover
Designed to replace 1652-070 field units. Attaches 995-017-
907B module adapter to 1657-PLC-TT BET
Type 070 Adapter P/N 995-017-907B for use with
1657-PLC-TT
Converts 115Vac to isolated low level PLC Test input signal and provides 115Vac Test Fail output. May be ordered seperately. Requires 1657-PLC-TT BET to operate. See Type 070 Datasheet for details.
