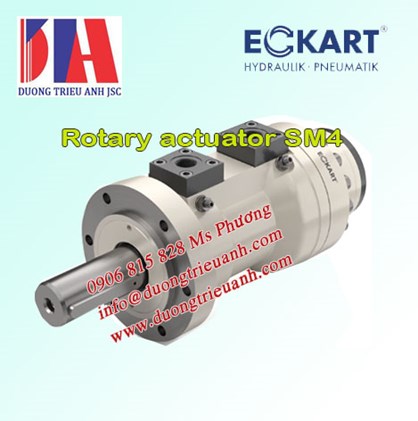

Thiết bị truyền động ECKART SM4.100-190(180)/Z1/Z6.2
Thiết bị truyền động quay ECKART SM4 là thiết bị truyền động quay với áp suất vận hành lên tới 250 bar, hoạt động theo nguyên lý 'bánh răng xoắn'. Bạn có thường xuyên tìm kiếm một bộ phận quay có khả năng thực hiện chuyển động quay hoặc chuyển động quay hạn chế trong một không gian lắp đặt cực kỳ nhỏ không? Thường xuyên? Nếu vậy, thì Eckart có thể đưa ra giải pháp hoàn hảo với bộ dẫn động quay 250 thanh hiện tại, SM4 nhỏ và gọn.
Ưu điểm: rất nhanh, áp suất vận hành lên đến 250bar, nhỏ gọn và mạnh mẽ, chống mài mòn, đệm cuối hiệu quả dữ liệu trục ổ đĩa có thể điều chỉnh, điều chỉnh góc ± 5°.
Thông số kỹ thuật:
Size: 13sizes
max. torque at 250bar: 180 to 250.000 Nm
spez. torque: 0,72 – 1.000 Nm/bar
Angle of rotation: standard 90°/180°/270°/360° plus any intermediate angle, even above 360°
Medium hydraulic fluids DIN 51524, ISO 11158
HFC, HFD; others on request
min. operating pressure required from 10 bar
max. allowable operating pressure 250 bar / higher on request
Installation position as required
Temperature range -25°C to +70°C / higher or lower on request
Absorption volume 0,72 to 340,0 cm³/1°
max. admissible rotation time per 90° (without load) 0,13 to 210,0 sec.
Weight 90° / 180° / 270° / 360°: 5,5 to 976 kg / 6,0 to 1136 kg / 6,5 to 1296 kg / 7,0 to 1456 kg
max. radial load FR 1,45 to 87,20 KN
max. axial load FAE 6,02 to 256,25 KN
max. axial load FAA 1,00 to 41,00 KN
Do mô-men xoắn, góc quay, phạm vi áp suất, độ chính xác định vị, độ ổn định của vị trí, loại phụ tùng và kích thước, bộ truyền động quay Eckart SM4 có thể được sử dụng trong nhiều ứng dụng.
Việc lựa chọn và kích cỡ phụ thuộc trên hết vào nhu cầu và điều kiện vận hành mà theo đó bộ truyền động quay đang hoạt động. Đối với việc lập kế hoạch cho các mặt hàng đặc biệt, điều quan trọng là chúng tôi phải biết tất cả các chi tiết kỹ thuật.
