Giá :
Liên hệ

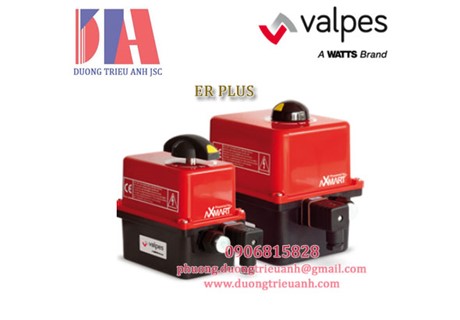

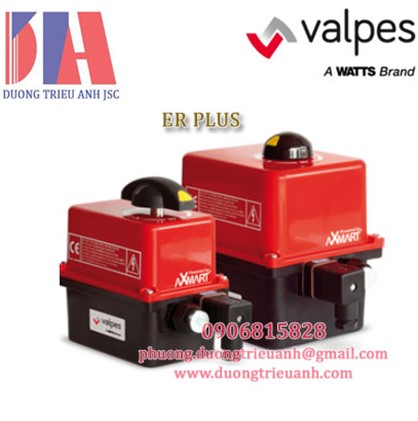

VALPES ER PLUS là loại Thiết bị truyền động điện 90°, vỏ PA6 UL 94 V-0 với khả năng ghi đè thủ công an toàn cho mô-men xoắn 10-20-35-60-100Nm và tuân theo Chỉ thị CE-ROHS-REACH.
CÓ CÁC PHIÊN BẢN:
- Phiên bản tiêu chuẩn từ 6 giây đến 20 giây cho 90° (không tải)
- Phiên bản có thời gian hoạt động dài từ 34 giây đến 110 giây ở 90° (không tải)
Các góc quay có thể khác nhau:
Có sẵn với:
BBPR - sao lưu khẩn cấp
POSI - kiểm soát tỷ lệ
3 VỊ TRÍ:
BLUETOOTH®
Modbus-RTU
Thông số kỹ thuật Valpes ER PLUS:
Multivoltage actuator:
100V to 240V 50/60Hz (100V to 350V DC)
15V to 30V 50/60Hz (12V to 48V DC)
On-off or 3 modulating points control
4 adjustable limit switches 5A
Removable adaptation plates:
ER 10-35Nm: F03-F04-F05
ER 35-100Nm: F05-F07
Star drive nut
Secured manual override
Modular position indicator
Integrated anticondensation heater
Torque limiter monitored by software
Failure feedback relay (normal duty, failure)
RS485 connection
Mechanical travel stops at 90°
Duty rating S4 50% (IEC34)
Temperature: -10°C to +55°C
Enclosure: IP66
Weight: 1Kg - 2.1Kg
1 3P+T DIN43650 connector + 1 ISO M20 (ISO - NPT adapters available as option)
| Standard range: | ||||||
| Code | Star drive nut Connection |
Torque | Voltage supplies | Power | without load |
with load |
| ER10.X0B.G00 1) | 14/F03-F04-F05 | 10Nm | 15V to 30V 50/60Hz (12V to 48V DC) | 15W | 9s | 11s |
| ER20.X0A.G00 1) | 14/F03-F04-F05 | 20Nm | 100V to 240V 50/60Hz (100V to 350V DC) | 15W | 9s | 12s |
| ER20.X0B.G00 1) | 14/F03-F04-F05 | 20Nm | 15V to 30V 50/60Hz (12V to 48V DC) | 15W | 9s | 12s |
| ER35.X0A.G00 1) | 14/F03-F04-F05 | 35Nm | 100V to 240V 50/60Hz (100V to 350V DC) | 15W | 19s | 26s |
| ER35.X0B.G00 1) | 14/F03-F04-F05 | 35Nm | 15V to 30V 50/60Hz (12V to 48V DC) | 15W | 19s | 24s |
| ER35.90A.G00 | 22/F05-F07 | 35Nm | 100V to 240V 50/60Hz (100V to 350V DC) | 45W | 6s | 7s |
| ER35.90B.G00 | 22/F05-F07 | 35Nm | 15V to 30V 50/60Hz (12V to 48V DC) | 45W | 6s | 7s |
| ER60.90A.G00 | 22/F05-F07 | 60Nm | 100V to 240V 50/60Hz (100V to 350V DC) | 45W | 10s | 12s |
| ER60.90B.G00 | 22/F05-F07 | 60Nm | 15V to 30V 50/60Hz (12V to 48V DC) | 45W | 10s | 12s |
| ER100.90A.G00 | 22/F05-F07 | 100Nm | 100V to 240V 50/60Hz (100V to 350V DC) | 45W | 20s | 23s |
| ER100.90B.G00 | 22/F05-F07 | 100Nm | 15V to 30V 50/60Hz (12V to 48V DC) | 45W | 19s | 22s |
| long operating time range: | ||||||
| ER35.93A.G00 | 22/F05-F07 | 35Nm | 100V to 240V 50/60Hz (100V to 350V DC) | 45W | 34s | 40s |
| ER35.93B.G00 | 22/F05-F07 | 35Nm | 15V to 30V 50/60Hz (12V to 48V DC) | 45W | 34s | 41s |
| ER60.93A.G00 | 22/F05-F07 | 60Nm | 100V to 240V 50/60Hz (100V to 350V DC) | 45W | 67s | 79s |
| ER60.93B.G00 | 22/F05-F07 | 60Nm | 15V to 30V 50/60Hz (12V to 48V DC) | 45W | 68s | 79s |
| ER100.93A.G00 | 22/F05-F07 | 100Nm | 100V to 240V 50/60Hz (100V to 350V DC) | 45W | 110s | 119s |
| ER100.93B.G00 | 22/F05-F07 | 100Nm | 15V to 30V 50/60Hz (12V to 48V DC) | 45W | 110s | 119s |
| Options: | |
| EPR...B 1) | 100 / 1000 / 5000 / 10000 Ohms feedback potentiometer |
| EPT.C 2) | 0-20mA / 4-20mA / 0-10V transmitter |
| EFC.2 | Card with 2 Extra limit switches |
| VIB | Version for applications with vibrations |
| HUMPRO | Mainboard conformal coating |
| P8 3) | AXMART® Bluetooth® 4-20mA or 0-10V positioning board, compatible with Modbus-RTU |
| Electric connections: | |
| ECD.1A | 1x 3P+T DIN 43650 connector |
| ECM.1 | 1x 3P+T M12 connector |
| ECM.2 | 2x 3P+T M12 connectors |
| NPT.1 3) | 1x ISO M20 to 1/2" NPT adapter (ER PLUS • compulsory for CSA) |
| NPT.2 3) | 2x ISO M20 to 1/2" NPT adapters (VR / VS • compulsory for CSA) |
| ECD.NPT 3) | 1x DIN43650 power supply connector with 1/2" NPT sized entry |
| ECD.1A.NPT 3) | 1x DIN43650 feedback connector with 1/2" NPT sized entry |
| 2PE | 2 cable glands |
