Thiết bị truyền động van bi Nenutec NABM | NABM NABM 1.2-02 LN

Thiết bị truyền động van bi Nenutec type NABM

Thiết bị truyền động van tiêu chuẩn NABM được thiết kế và sản xuất đặc biệt cho các ứng dụng trong hệ thống HVAC. Nhiều loại thiết bị truyền động van tiêu chuẩn của chúng tôi đã được phát triển để vận hành và định vị các van bi có kích cỡ khác nhau.

- Mô-men xoắn: 2-5-10Nm

- Kích thước van : DN15/ DN20/ DN25/ DN32/ DN40/ DN50

- Nguồn điện: AC/DC 24V và AC 230V

- Điều chế điều khiển : DC 0(2)...10V & DC 0(4)...20 mA

- Kích thước trục : 9.0mm (cố định)

- Có thể lựa chọn hướng quay của bộ truyền động đảo chiều

- Tùy chọn 1 công tắc phụ SPDT có thể điều chỉnh.

Mô-men xoắn 2Nm

• Kích thước van DN15(½“) / DN20(¾“)

• Nguồn điện AC/DC 24V

• Điều chế DC 0(2)...10 V

• Kích thước trục -  9,0 mm (cố định)

• Có thể lựa chọn hướng quay của bộ truyền động đảo chiều

• Có thể điều chỉnh góc quay

• Nút nhấn ghi đè thủ công khi cần thiết

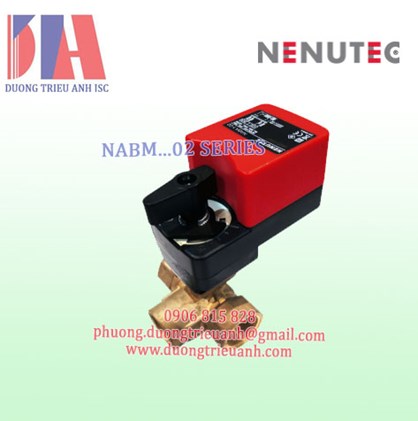

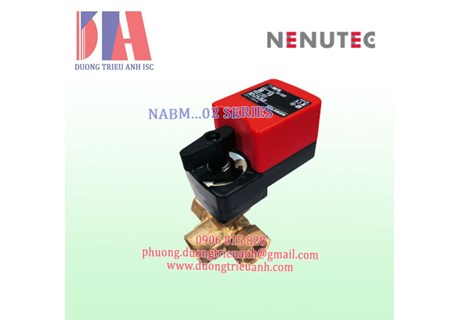

Model: NABM 1.2-02 LN     2Nm   AC/DC 24V ± 10%

Thông số kỹ thuật nenutec NABM:

MODEL NUMBER: NABM 1.2-02

TORQUE: 2Nm

DAMPER SIZE DN15(½“) / DN20(¾“)

POWER SUPPLY AC/DC 24 V ± 10%

FREQUENCY 50...60 Hz

CONTROL SIGNAL (INPUT) DC 0(2)...10 V

POSITION SIGNAL (OUTPUT) DC 0...10 V

FOR WIRE SIZING: 6.0VA

ELECTRICAL CONNECTION: 1m Cable

AUXILIARY SWITCH RATING 2 (1.5) A, AC 250 V

PROTECTION CLASS Class III

ANGLE OF ROTATION 90° (95° mechanical)

WEIGHT: 0.55Kg

LIFE CYCLE 60,000 Rotation

SOUND LEVEL 40 dB

IP PROTECTION IP54
