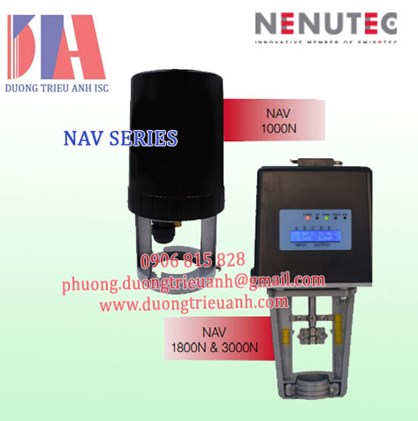

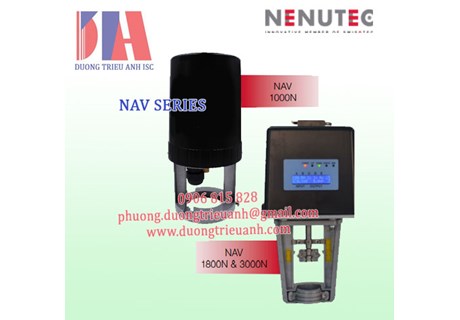

Thiết bị truyền động van điện Nenutec NAV (NAV 1800N & 3000N)

Thiết bị truyền động van điện Nenutec NAV
Thiết bị truyền động Nenutec dòng NAV chủ yếu được sử dụng với Van cầu trong hệ thống HVAC để điều chỉnh lưu lượng nước và hơi nước nhằm đáp ứng nhu cầu của bộ điều khiển.

- Điều chế hoặc thả nổi 3 điểm (Có thể lựa chọn tín hiệu điều khiển 0-10VDC hoặc 4-20mA)
- Hệ số rò rỉ thấp lên tới 0,05%
- Bộ truyền động áp suất đóng ngắt cao đáp ứng yêu cầu khắt khe của các tòa nhà cao tầng và hệ thống bơm áp suất cao.

Chức năng của thiết bị truyền động:
Phạm vi hoàn chỉnh từ 1000N đến 3000N
(Có thể lựa chọn tín hiệu điều khiển 0-10VDC hoặc 4-20mA)
= Hệ số rò rỉ thấp lên tới 0,05%
= Bộ truyền động áp suất đóng cao đáp ứng được yêu cầu khắt khe
yêu cầu của các tòa nhà cao tầng và áp lực cao
hệ thống bơm
= Màn hình LCD cho model 1800N & 3000N

Thông số kỹ thuật Nenutec NAV:
ACTUATING FORCE:  1000N / 1800N / 3000N
POWER SUPPLY :  AC 24
FREQUENCY : 50 / 60 Hz
POWER CONSUMPTION : 2.4W
PROTECTION: CLASS II
CONTROL SIGNAL:  See Table 1: Valve Code Number Designation
LIFE CYCLE : 60,000 cycle
IP PROTECTION:  IP 42 (1000N), IP54 (1800N / 3000N)
AMBIENT TEMPERATURE: -20°...50° as per IEC721-3-3
AMBIENT HUMIDITY:  5...95% rH (non Condensing)
INVENTORY TEMPERATURE:  +70°C as per IEC 721-3-2
STROKE :  Max 20 mm (1000N), Max 42mm (1800N / 3000N)
WEIGHT See Table 2: Maximum Close-Off Pressure (Kpa) And Weight
CERTIFICATION CE and :  9000 (EN...requirements)

VALVE CODE NUMBER:
VALVE ACTUATOR NAV NAV = Valve Actuator
CONTROL SIGNAL
A = 3 Point Control
M = Modulating Control
POWER SUPPLY 1 = AC 24
MODULATING SIGNAL
(APPLICABLE FOR MODULATING SIGNAL) 2 = 0(2)-10 Vdc (Factory Default Setting) / 0(4)-20 mA
ACTUATING FORCE:
10 = 1000N
18 = 1800N
30 = 3000N

NAV... -- 10
NAV... -- 18
NAV... -- 30
