Bo mạch HiCTB08-FBM-RAC-SC-IO08 | Termination Board HiCTB08-FBM-RAC-SC-IO08 | Schneider Electric's Foxboro DCS

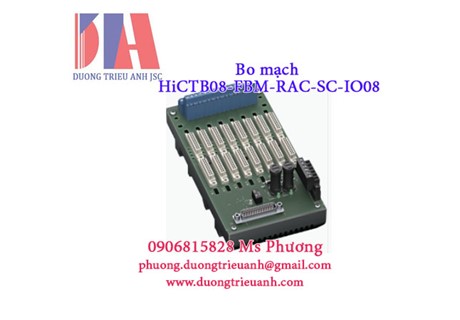

Board HiCTB08-FBM-RAC-SC-IO08

Chức năng của bảng kết nối và cách bố trí chân kết nối hoàn toàn phù hợp với yêu cầu của hệ thống Foxboro FBM.
Tín hiệu được đưa tới hệ thống điều khiển quy trình thông qua đầu nối hệ thống.
Thông tin về điện áp cung cấp bị thiếu của các rào cản bị cô lập có sẵn cho hệ thống dưới dạng tiếp điểm không có vôn.
Lỗi hệ thống dây điện từ phía hiện trường sẽ được báo cáo qua cùng một tiếp điểm rơle, nếu chức năng này được bộ cách ly hỗ trợ.
Bảng kết nối có vỏ nhựa gia cố bằng sợi thủy tinh chắc chắn.
Bảng kết thúc được lắp trong tủ công tắc trên thanh lắp DIN 35 mm theo tiêu chuẩn EN 60175.

System board for Schneider, Foxboro FBM series
For 8 modules
For 8-channel cards FBM201/214(b)/216(b) (AI), FBM215/218/237 (AO), FBM204/205 (AO/AI), FBM244 (AI/AO), FBM247/248 (UIO)
24 V DC supply
Recommended modules: HiC2025(A) (AI), HiC2025ES (AI), HiC2031 (AO), HiC2081 (TI), HiC2831R5 (DI), HiC2883 (DO), HiC2441 (UIO)
Hazardous area: screw terminals, blue
Non-hazardous area: Sub-D connector (male), 25-pin
