Bơm màng viton Flojet G573215 | Flojet G57 Series

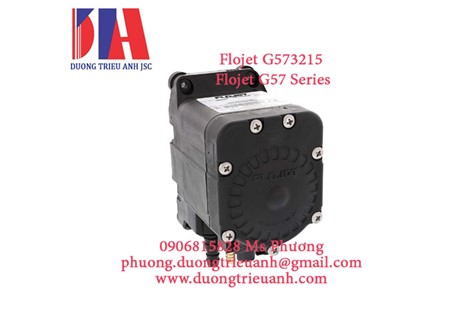

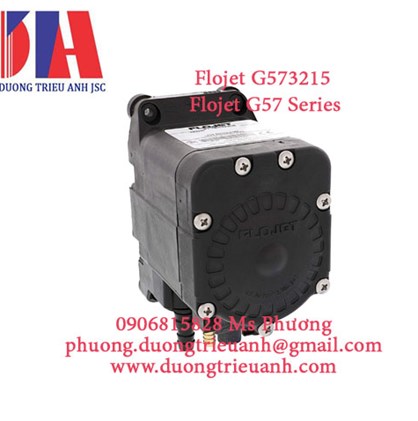

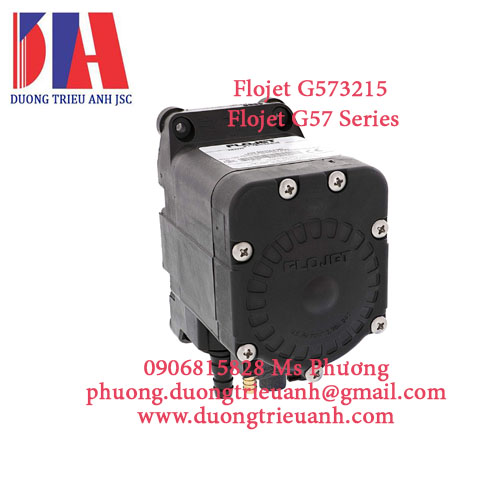

Bơm màng viton Flojet G573215
Flojet G573215 là dòng bơm màng hoạt động bằng không khí dòng Flojet G57, với vỏ bằng Polypropylen, Màng ngăn Viton, Ghế van kiểm tra Viton, Vòng chữ O Viton, Lò xo Hastelloy và được điều khiển bởi động cơ không khí bên trong. Máy bơm màng đôi nhỏ hoạt động bằng không khí này được thiết kế để đạt hiệu suất và độ tin cậy cao nhất. Thiết kế chắc chắn kết hợp các tính năng cải tiến và thử nghiệm không ngừng để mang lại một máy bơm có thời gian sử dụng lâu dài và không gặp sự cố. Bơm màng Flojet G573 song công vận hành bằng không khí này có vòng đệm hướng tâm chống rò rỉ, loại bỏ sự cần thiết của vòng đệm chữ o quan trọng. Nó có khả năng vượt qua chất rắn có đường kính 1/8 inch (3,2 mm) một cách dễ dàng với các van một chiều lớn không bị tắc.

Nó có một van đưa đón độc đáo kết hợp van trượt gốm có tuổi thọ cao với thiết kế lò xo độc đáo giúp loại bỏ hiện tượng kẹt. Đầu vào không khí hoặc CO2 có thể xử lý áp suất lên tới 100 PSI (6,9 bar) và hoạt động yên tĩnh với bộ giảm âm lớn có độ ồn tối đa 87dB. Khả năng áp suất đầu vào không khí hoặc CO2 cao khiến nó trở thành máy bơm tối ưu cung cấp chất lỏng ở lưu lượng và áp suất cần thiết. Máy bơm này có khả năng tự mồi và phải được lắp đặt ở khu vực khô ráo và thông gió đầy đủ. Máy bơm này có thể được gắn cách bể vài feet, trên hoặc dưới mức chất lỏng. Đối với hầu hết các ứng dụng, không nên cao hơn mức chất lỏng quá 4 feet. Đây không phải là máy bơm chìm. Máy bơm này có thể tự mồi khi khô ở độ cao lên đến 15 feet (4,5 m) và tự mồi khi ướt lên đến 20 feet (6,1 m). Chất lỏng có độ nhớt cao và chiều dài ống sẽ hạn chế khoảng cách mồi. Máy bơm màng đôi điều khiển bằng không khí này được thiết kế cho các ứng dụng thương mại và công nghiệp nói chung. Các chất lỏng được phép dùng cho màng ngăn Viton là Dầu, Dung môi, D-Limonene, Hydrocarbon thơm và Halogen hóa, cũng như Axit.

Tuy nhiên, máy bơm màng Viton KHÔNG THỂ bơm Ketone, Acetone, Dầu phanh ô tô, Amoniac và Ethanol, vì những chất lỏng này có thể khiến máy bơm sớm bị hỏng. Khách hàng có trách nhiệm đảm bảo rằng chất lỏng tương thích với vật liệu của máy bơm. KHÔNG bơm Xăng hoặc chất lỏng có điểm bốc cháy dưới 98 độ F (37 độ C). Nhiệt độ chất lỏng tối đa cho máy bơm này là 120 độ F (48,9 độ C) và hoạt động liên tục ở 120 độ F sẽ làm giảm tuổi thọ của máy bơm. Nhiệt độ chất lỏng tối thiểu là 40 độ F (4,4 độ C)

Flojet  G573215, Flojet G57 Series Air Operated Diaphragm Pump, with Polypropylene housing, Viton Diaphragm, Viton Check Valve Seat, Viton O-Rings, Hastelloy Springs.

Bơm  Flojet G573215 được thiết kế cho nhiều ứng dụng và được chế tạo từ nhiều loại vật liệu phù hợp để xử lý nhiều loại hóa chất. Các ứng dụng điển hình của máy bơm là Vận chuyển và Phân phối Hóa chất, Ứng dụng Dung môi, Máy rửa Bộ phận, Truyền Mực và Hệ thống Rửa Xe. Khi khởi động máy bơm này, hãy điều chỉnh áp suất khí đến mức cài đặt mong muốn. Đối với hầu hết các cài đặt, đầu vào 20 PSI 1,4 bar sẽ đủ, mặc dù KHÔNG xuống dưới 20 PSI. Máy bơm sẽ hoạt động theo nguồn cung cấp không khí. Lưu lượng và áp suất có thể được điều chỉnh bằng cách tăng hoặc giảm áp suất khí để phù hợp với độ nhớt khác nhau của sản phẩm, chiều dài đường ống hoặc các điều kiện lắp đặt khác. Không khí phải khô và không có dầu. Máy nén phải có máy sấy và/hoặc bộ tách nước trong hệ thống phân phối khí. Đối với hệ thống ống nước/đường ống cho máy bơm này, hãy sử dụng ống mềm để tránh căng thẳng quá mức lên các cổng máy bơm và KHÔNG làm cong hoặc xoắn ống. Ống phải có cùng kích thước với phụ kiện cổng bơm ống ống thẳng 1/2 inch trên máy bơm này. Tất cả các phụ kiện phải tương thích với chất lỏng được bơm. Chỉ nên sử dụng phụ kiện bằng nhựa. Việc sử dụng van một chiều trong hệ thống ống nước có thể cản trở khả năng mồi của máy bơm. Nếu không thể tránh khỏi, van một chiều trong hệ thống bơm phải có áp suất nứt từ 2 PSI trở xuống. Sử dụng bộ lọc hoặc bộ lọc tối thiểu 40 lưới trong bể hoặc đường vào máy bơm để loại bỏ các hạt lạ lớn ra khỏi hệ thống. Đối với cửa nạp khí vào, đảm bảo rằng bộ điều chỉnh khí được đặt ở mức 0. Sử dụng ống 1/4 inch được gia cố và kết nối "Gas In" với đầu nối cấp khí trên bộ điều chỉnh. Nếu máy bơm được lắp đặt trong khu vực kín, nên nối ống mềm với cổng xả khí và xả khí vào khí quyển. Nếu sử dụng với C02 hoặc N2, hãy đảm bảo khu vực đó được thông gió tốt.

Thông số kỹ thuật chung:
Pump Design ............................................Duplex Diaphragm
Wetted Parts ....Diaphragm Material Santoprene ® or Viton ®
Check Valve Seat Material Santoprene ® or Viton ®
Housing and check valve material
................Polypropylene (Glass Reinforced)
Springs ..........................................Hastelloy
Ports ......................................Gas Inlet & Outlet 1/4” (6.3 mm)
Product Inlet 3/8” (9.5 mm) - 1/2” (12.7 mm) - 3/4” (19.1 mm)
Product Outlet 3/8” (9.5 mm) - 1/2” (12.7 mm) - 3/4” (19.1 mm)
Net Weight ..............................................1.2 Pounds (0.54kg)
® A registered trade mark of Monsanto Co.
® A registered trade mark of I.E. DuPont Co.
PERFORMANCE SPECIFICATIONS
PUMP
Liquid Temperature Min ............................................40°F (4.4°C)
............................Max ......................................120°F (48.9°c)
Priming ..............Dry ..........................................15 ft. (4.5 m)
............................Wet ..........................................20 ft. (6.1 m)
Flow Rates ........Max ....................Up to 5 GPM (18.9 L/min)
Gas Supply Pressure ..............20 to 100 PSI (1.4 to 6.9 bar)
Noise Level ........Max ......................................................87dB
