Cảm biến siêu âm Leuze HTU420B-250.3/GT-M8

Cảm biến siêu âm Leuze

Cảm biến siêu âm được sử dụng bất cứ khi nào hệ thống quang học đạt đến giới hạn của chúng. Do đó, các vật thể trong suốt một phần và hoàn toàn hoặc các vật thể cực tối có thể được phát hiện dễ dàng như các vật thể có bề mặt phản chiếu hoặc vật thể trong môi trường bụi, hơi hoặc ẩm ướt.

Linh hoạt và chính xác: Cảm biến siêu âm với nón âm thanh có thể điều chỉnh

Cảm biến siêu âm Leuze dạng khối mới với vùng chết nhỏ và ba độ rộng hình nón âm thanh có thể điều chỉnh để mang lại kết quả đo và chuyển đổi chính xác.

Cảm biến siêu âm được sử dụng trong nhiều ngành công nghiệp

Ưu điểm Cảm biến siêu âm Leuze:

Phát hiện gần như độc lập với vật thể và bề mặt

Cảm biến siêu âm và cảm biến khoảng cách nhỏ gọn trong một loạt

Tính linh hoạt tối đa cho mọi ứng dụng nhờ nón âm thanh có thể điều chỉnh (hẹp, trung bình, rộng)

Giám sát hai vị trí hoặc mức lấp đầy bằng hai đầu ra chuyển mạch

Các đối tượng gây nhiễu có thể bị chặn thông qua giao diện IO-Link (bộ lọc gián đoạn)

Phạm vi hoạt động cao (ba phạm vi) và vùng chết nhỏ

Lắp đặt trong không gian hạn chế nhờ thiết kế nhỏ

Tham số hóa dễ dàng thông qua nút dạy, giao diện IO-Link hoặc đầu vào dạy

Sử dụng linh hoạt nhờ nón âm thanh có thể điều chỉnh

Thiết kế nhỏ và gọn

Dùng trong các ứng dụng: Giám sát đường kính cuộn, Giám sát mức chiết rót với các lỗ mở thùng chứa có kích thước khác nhau.

Gồm các dòng model:

HTU420B

DMU420B

HTU412B

DMU412B

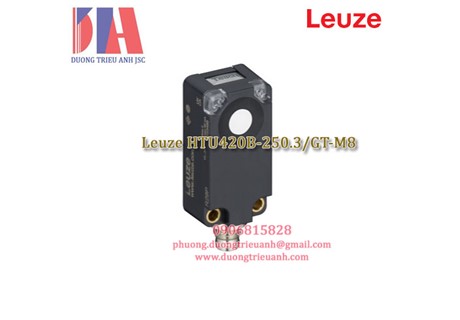

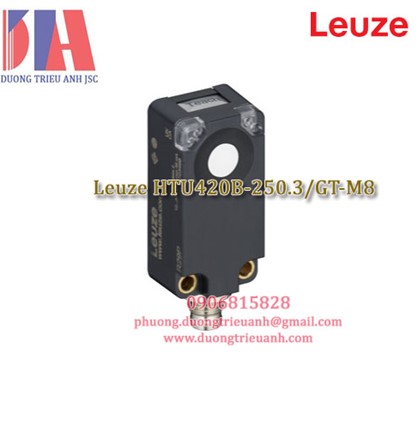

Model HTU420B-250.3/GT-M8 là thiết bị cảm biến sóng siêu âm.

Part no.: 50150568

Series:  420B

Operating principle:    Diffuse reflection principle with background suppression

Special version:           Teach input

MTTF: 430 năm

Phạm vi hoạt động:     0,01 ... 0,25 m

Phạm vi hoạt động:     Phạm vi hoạt động được đảm bảo

Tần số siêu âm :370 kHz

Supply voltage UB     12 ... 30 V, DC

Residual ripple            0 ... 10 %, From UB

Open-circuit current    0 ... 35 mA

Switching hysteresis   4 %

Number of teach inputs          1 Piece(s)

Switching voltage       high: ≥12V

low: ≤ 2 V

Switching current, max.          100 mA

Switching voltage       low: ≤ 2 V

Switching frequency   20 Hz

Response time 25 ms

Readiness delay          300 ms

Design Cubic

Dimension (W x H x L)          20.5 mm x 41 mm x 15 mm

Housing material         Plastic

Plastic housing            ASA, PMMA

Ultrasonic transducer material            Piezoceramics (contains lead zirconium titanate (PZT))

Net weight: 22g

Type of fastening        Through-hole mounting

Type of display           LED

Number of LEDs        3 Piece(s)

Operational controls    Teach button

Function of the operational control    Range adjustment

Ambient temperature, operation         -25 ... 65 °C

Ambient temperature, storage -25 ... 75 °C
