Công tắc Hiltrol HM-90-EX | Công tắc HM-90 | hitrol HM-90H | Hitrol HM-90S chính hãng

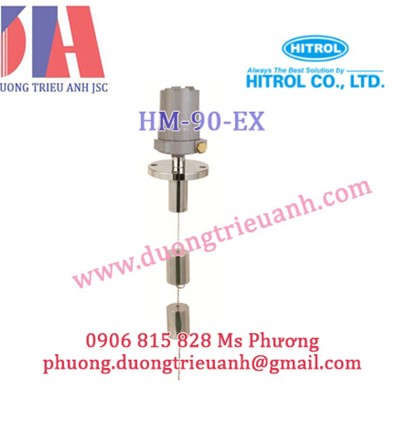

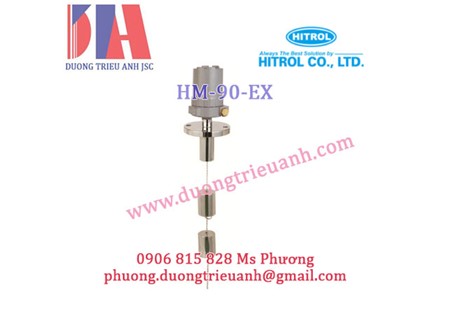

Công tắc Hiltrol HM-90-EX (Sê-ri HM-90(30)) là Công tắc mức loại Displacer được lắp đặt trên đỉnh bể và nó được vận hành bằng cách sử dụng lực nổi và lực căng của lò xo. Nó thường được sử dụng để kiểm soát mức chất lỏng cho quá trình có nhiệt độ và áp suất cao với tín hiệu tiếp điểm Bật/Tắt.

Cài đặt:
Nhiệt độ môi trường xung quanh hàng đầu. : -20~+80℃
Nhiệt độ xử lý. : Tối đa. 120℃
Áp suất vận hành : Lên đến 63kg/cm2(900#)
Loại S/W : Micro Switch
Định mức tiếp điểm : AC 250V 15A,DC 125V 0,5A
Vỏ bọc : Ex-Proof(Ex d IIC T4,IP65)
Ứng dụng : Chất lỏng
Chiều dài : 2.000mm
SG : hơn 0,8
Tiêu chuẩn : Chiều dài-2000mm Mặt bích 80A JIS 10K FF(6T, 4Lỗ) & SUS304
Displacer Type Level Switch được vận hành dựa trên nguyên lý Archimedes là trọng lượng của vật thể trong chất lỏng trở nên nhẹ hơn bằng với trọng lượng của chất lỏng chảy qua. Đối tượng đó được gọi bằng displacer thay vì float vì không thể tự nổi. Khi chất dịch chuyển được ngâm trong chất lỏng, chất dịch chuyển trở nên nhẹ hơn do lực nổi và lực này được truyền vào lò xo. Trong khi lò xo nới lỏng được cấu tạo do lực nổi thu được, lõi tăng di chuyển nam châm bằng từ tính và cuối cùng công tắc được vận hành.
Lực nổi F có thể được biểu thị bằng phương trình sau.
F=rsl
(r=Trọng lượng riêng của chất lỏng, s=Diện tích mặt cắt ngang của thiết bị chuyển dịch, l=Độ nổi của thiết bị chuyển dịch ngập trong nước)

Khi chất dịch chuyển được ngâm trong chất lỏng, chất dịch chuyển trở nên nhẹ hơn do lực nổi và lực này được truyền sang lò xo. Sau đó, lò xo bị nén bởi trọng lượng của chất dịch chuyển được nới lỏng nhờ lực nổi thu được và sau đó lõi nâng lên. Lõi tăng di chuyển nam châm và nó kích hoạt công tắc.
ỨNG DỤNG:
● Kiểm soát nước trong thùng cấp liệu nồi hơi
● Kiểm soát mức két dầu nhiên liệu
● Kiểm soát quy trình cho nhà máy hóa dầu
● Kiểm soát quy trình nhà máy điện hạt nhân
● Nhà máy xử lý nước
● Kiểm soát mức chất lỏng khác
