Duplomatic EDM-M224/30E0-B | Bộ khuếch đại Duplomatic EDM-M224/30E0-B

Duplomatic được thiết kế và sản xuất đầy đủ các bộ phận thủy lực phù hợp cho tất cả các lĩnh vực ứng dụng của cả lĩnh vực công nghiệp và di động.

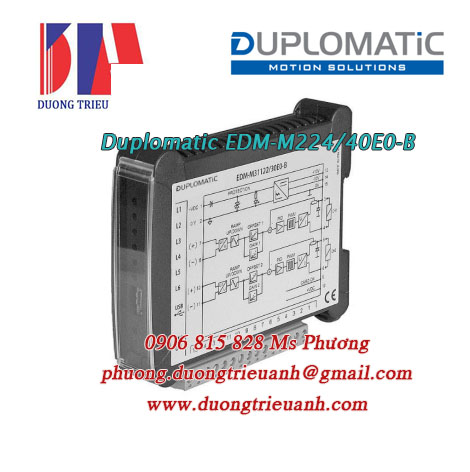

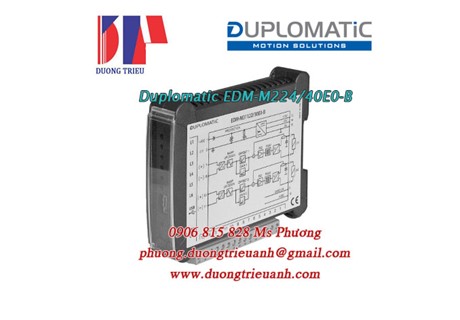

Thẻ Duplomatic EDM-M* là một bộ khuếch đại kỹ thuật số để điều khiển các van tỷ lệ vòng hở. Nó được thiết kế cho loại gắn ray: DIN EN 50022.

Thiết bị cung cấp dòng điện thay đổi theo tỷ lệ với tín hiệu tham chiếu và không phụ thuộc vào sự thay đổi nhiệt độ hoặc trở kháng tải.

Giai đoạn PWM trên nguồn điện từ cho phép giảm độ trễ của van, do đó tối ưu hóa độ chính xác của điều khiển. Thiết bị có sẵn ba phiên bản chính, để điều khiển van điện từ đơn (M1), van điện từ kép (M2) và van có hai kênh độc lập điều khiển hai van điện từ đơn (M3). Mỗi phiên bản có sẵn với cài đặt dòng điện tối đa và tần số chuyển đổi (PWM) khác nhau, được tối ưu hóa theo van có liên quan.

Việc điều chỉnh các tham số được thực hiện thông qua bàn phím và màn hình, được đặt trên bảng điều khiển phía trước hoặc bằng máy tính xách tay, qua RS232 hoặc qua bộ chuyển đổi USB (phần mềm EDMPC/20).

Thông số kỹ thuật cơ bản của bộ khuếch đại type EDM-M*:
Power Supply:    10 ÷ 30 VDC
Required Power    : Min 20 - Max 40 W
Output Current: Min 800 - Max 2600 mA
Power Supply Electrical Protections:     Overload over 33V Polarity Inversion
Output Electrical Protections:     Short-Circuit
Analogue Electrical Protections:     Up to 30V DC due to incorrect power supply connection
Available Reference Signals 0 ÷ 10 V    : Input Impedance 10 - 100 kΩ
Available Reference Signals 10 V    :Input Impedance 10 - 100 kΩ
Available Reference Signals 4 ÷ 20 mA:     Input Impedance Max 500 kΩ
Additional Output Ports    :  10V DC to Supply to 50 50 mA to External Potentiometer
Electromagnetic Compatability (EMC):     According to 2004/108/CE standards
Housing Material:     Thermoplastic Polyamide
Housing Dimensions:     120 x 93 x 23
Connector:     Plug-in Terminal block with Tightening Screws: 15 Poles
Operating Temperature Range:     -20 / 70 °C
Mass:     0.15 kg
Ngoài ra còn có 1 số model khác:
