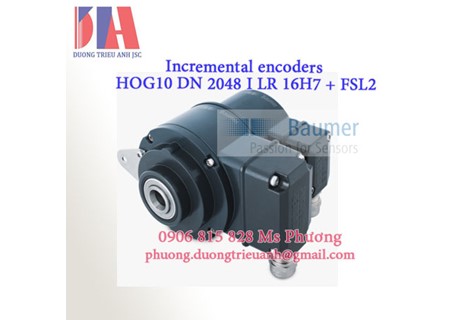

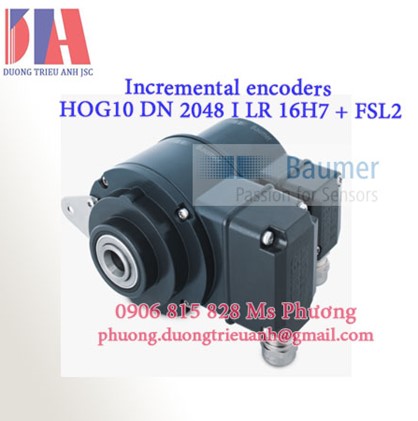

Encoder Baumer HOG10 DN 2048 I LR 16H7 + FSL2
Encoder Baumer HOG10 DN 2048 là encoder incremental lỗ rỗng mù (blind hollow shaft) thuộc dòng HOG 10 nổi tiếng của Baumer/Hübner, tối ưu cho truyền động công nghiệp nặng (thép, xi măng, cảng, cẩu trục, motor lớn). Biến thể “DN 2048” cho 2048 xung/vòng, dùng HTL (power linedriver), kéo cáp xa đến ~350 m, chịu rung sốc cao và có tùy chọn công tắc ly tâm giám sát tốc độ (FSL/DSL) tích hợp 2048 ppr – độ phân giải phổ biến cho điều khiển vị trí/tốc độ chính xác.
HTL output – chống nhiễu tốt, truyền cáp tới ~350m.
Kết cấu heavy-duty – ổ bi hybrid, chịu rung/sốc cao, phớt kín bụi/dầu; nhiều mã đạt IP66.
Tùy chọn công tắc tốc độ cơ khí (FSL) / công tắc tốc độ số (DSL) tích hợp – giám sát quá tốc độ ngay trong encoder.
Hộp cực xoay 180°/nắp đấu dây hướng trục – lắp đặt linh hoạt, dễ đi dây.
Bộ mã hóa với công tắc ly tâm tích hợp, trục rỗng mù, 2048 xung mỗi vòng quay
Trình điều khiển đầu ra HTL cho chiều dài cáp lên tới 350 m
Giám sát tốc độ cơ học dựa trên lực ly tâm
Vòng bi hai mặt với vòng bi lai giúp kéo dài tuổi thọ
Hộp đầu cuối, xoay 180°
Khả năng chống sốc và rung động cao
Hệ thống làm kín cho môi trường bụi
Thông số kỹ thuật Baumer HOG10 DN 2048 :
Nguồn cung cấp điện áp: 9...30 VDC
Tiêu thụ không tải: ≤100 mA
Xung mỗi vòng quay: 2048
Độ lệch pha: 90° ±20°
Tần số đầu ra: ≤120 kHz
Tín hiệu đầu ra: K1, K2, K0 + đảo ngược
Các giai đoạn đầu ra: HTL-P (bộ điều khiển đường dây điện)
Phương pháp cảm biến: Quang học
Dòng điện chuyển mạch tối thiểu : 50mA
Kích thước (mặt bích): ø105 mm
Loại trục: ø16 mm (trục rỗng mù)
Bảo vệ EN 60529: IP 66
Phạm vi tốc độ chuyển mạch (ns): 1800...2499 vòng/phút (Δn = 2 vòng/phút/giây)
Mô-men xoắn hoạt động typ.: 6 Ncm
Mô men quán tính của rotor: 400 gcm²
Đường kính trục lắp: ø16H7 (các tùy chọn khác tùy mã đặt hàng)
Độ dài cáp tối đa tới ~350m (HTL)
Vật liệu:
Vỏ: nhôm đúc khuôn
Trục: thép không gỉ
Nhiệt độ hoạt động: -40...+100 °C
weight: 2,2kg
Ứng dụng Baumer HOG10 DN 2048:
Cẩu trục, tời, thang nâng, giám sát quá tốc độ (với FSL/DSL).
Dây chuyền cán thép, xi măng, khai khoáng, tua-bin, động cơ công suất lớn.
Lợi ích khi chọn Baumer HOG10 DN 2048:
Độ bền & ổn định lâu dài (ổ bi hybrid, phớt kín).
Giảm chi phí phụ kiện nhờ công tắc tốc độ tích hợp (không cần sensor rời).
Đa cấu hình, dễ thay thế retrofit cho thiết bị Baumer/Hübner đời trước.
