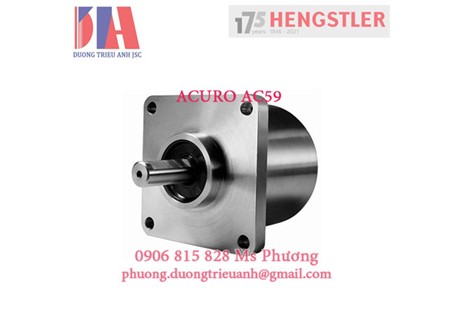

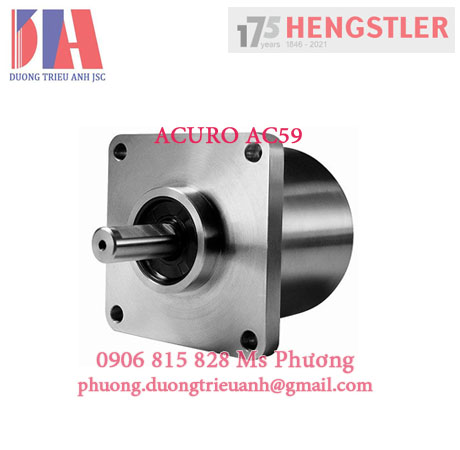

Encoder Hengstler AC59 | Hengstler AC59-0412-E-Q76-PB-A
Encoder Hengstler AC59 Tuyệt đối (AC59 Absolute) là dòng AC59 kết hợp một loạt các bộ mã hóa quay tuyệt đối với chức năng quét quang học, được thiết kế đặc biệt để sử dụng trong điều kiện môi trường khắc nghiệt. Các bộ mã hóa 58mm có vỏ bằng thép không gỉ và đặc biệt phù hợp cho các ứng dụng trong ngành dầu khí, thiết bị hàng hải, ngành thực phẩm, ngành đóng gói và các ứng dụng ngoài khơi. Trong các phiên bản một vòng và nhiều vòng, các bộ mã hóa này đạt được độ phân giải lên đến 29 bit (17 bit một vòng, 12 bit nhiều vòng).
- Thiết kế nhỏ gọn
- Bảo vệ chống xâm nhập IP67
- Mức độ chống ăn mòn cao
- Cực kỳ chắc chắn
- Độ phân giải lên đến 29 bit (17 bit ST - 12 bit MT)
- Nhiều kết nối cáp
- Lĩnh vực ứng dụng: Máy đóng gói thực phẩm
- Thiết bị hàng hải (ví dụ: cần trục tháp, tời, thiết bị lắp cáp)
- Ứng dụng ngoài khơi
- Ứng dụng ngoài khơi.
Bộ mã hóa thép không gỉ tuyệt đối với giao diện song song có sẵn trong Phiên bản AC59 và AC61.
- AC 59: vỏ thép không gỉ kéo, chỉ kết hợp với Singleturn
- AC 61: vỏ gia công
Thông số kỹ thuật Encoder Hengstler AC59:
Product Family: AC59
Order Key: AC59
Function/Application: Absolute
Scanning Principle: Optical
Approved: UL/CE
Mechanically
Dimension [mm]: 58mm
Solid/hollow shaft: Solid 9.52 ... 10mm
Protection type housing: IP67
Connection: Cable
Housing option: Stainless steel
Increased environmental requirements
Chemical resistance
Seawater compatibility
Interfaccia: BiSS / SSI ; Parallelo
Numero di giri [giri/min]: 6.000 giri/min
Risoluzione monogiro (ST) [bit] 10 ... 17 bit
Risoluzione multigiro (MT) [bit]: 12 bit
Housing diameter AC59: 58mm
AC61: 61.5mm
Shaft diameter: 9.52mm / 10mm (Solid shaft)
Flange(Mounting of housing): Square flange 63.5 mm
Shaft load axial / radial: 40N / 60N
Max. speed: max. 6000rpm (continuous), max. 10.000 rpm (short term)
Torque: £ 1Ncm
Shock resistance(DIN EN 60068-2-27): 1000 m/s² (6 ms)
Operating temperature: -40°C ... +100°C
Storage temperature: -40°C ... +85°C
Material shaft: Stainless Steel
Material housing: Stainless Steel
Weight:
AC 59: approx. 700g with 1.5m cable
AC 61: approx. 980g with 1.5m cable
