Encoder Hengstler ACURO AC61 | Hengstler AC61-1214-E-Q72-VD-Z

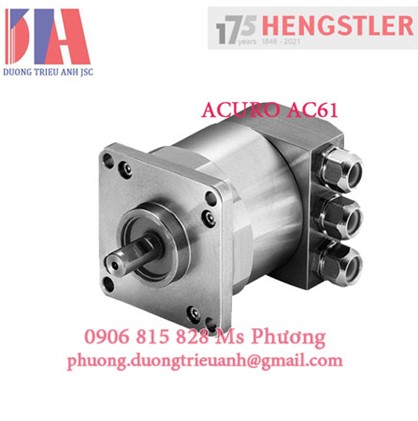

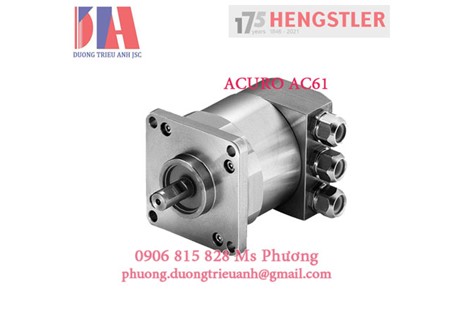

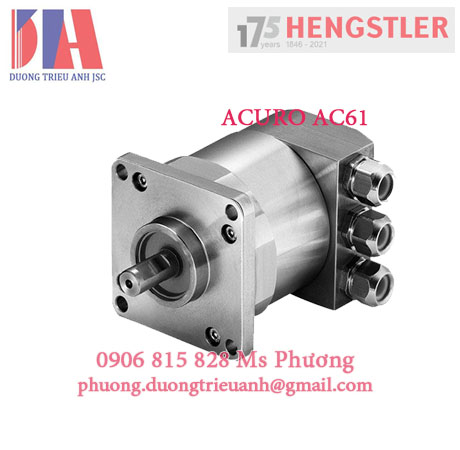

Hengstler ACURO AC61
Dòng AC61 kết hợp một loạt các bộ mã hóa quay tuyệt đối với chức năng quét quang học, được thiết kế đặc biệt để sử dụng trong điều kiện môi trường khắc nghiệt. Các bộ mã hóa kích thước 58 mm có vỏ bằng thép không gỉ và đặc biệt phù hợp cho các ứng dụng trong ngành dầu khí, các cơ sở hàng hải, ngành thực phẩm, ngành đóng gói và các ứng dụng ngoài khơi. Trong các phiên bản một vòng và nhiều vòng, các bộ mã hóa này đạt được độ phân giải lên đến 29 bit (17 bit một vòng, 12 bit nhiều vòng). Các tùy chọn kết nối là đầu ra song song, Profinet, Profibus, CANopen, CANlayer2, DeviceNet và Interbus.
Cấu trúc nhỏ gọn
Bảo vệ chống xâm nhập IP67
Khả năng chống ăn mòn cao
Rất mạnh mẽ
Độ phân giải cao
Nhiều kết nối bus khác nhau: SSI, BiSS, Profinet, Profibus, CANopen, CANlayer2, DeviceNet và Interbus
Lĩnh vực ứng dụng: Máy đóng gói thực phẩm
Thiết bị hàng hải (ví dụ như cần cẩu derick, tời, thiết bị đặt cáp)
Ứng dụng ngoài khơi
Ứng dụng ngoài khơi

Thông số kỹ thuật:
Số vòng quay [vòng/phút]    6.000 vòng/phút
Độ phân giải một vòng (ST) [bit]    10 ... 17 bit
Độ phân giải nhiều vòng (MT) [bit]    4 ... 12bit
Kích thước [mm]    61,5mm
Trục đặc/rỗng    Đầy đủ 9,52 ... 10 mm
Loại bảo vệ nhà ở    IP67
Vật liệu:    Thép không gỉ
Yêu cầu về môi trường tăng lên
Khả năng chống hóa chất
Khả năng tương thích với nước biển

Operating temperature -40 °C ... +85 °C
Storage temperature -40 °C ... +85 °C
Material shaft Stainless Steel
Material housing Stainless Steel
Weight approx. 1180 g
Connection Bus cover with 2 sealed cable exits
Housing diameter 61.5 mm
Shaft diameter 9.52 mm / 10 mm (Solid shaft)
Flange (Mounting of housing): Square flange 63.5 mm
Supply voltage DC 10-30 V
Current w/o load typ. 220 mA (ST), 250 mA (MT)
Resolution singleturn 10 - 14 Bit
Resolution multiturn 12 Bit

Các model cùng serial:

AC61-1214-E-Q76-VD-Z
AC61-1213-E-Q76-VD-Z
AC61-1214-E-Q72-VD-Z
AC61-1212-E-Q76-VD-Z
AC61-0014-E-Q72-VD-Z
AC61-0012-E-Q72-VD-Z
