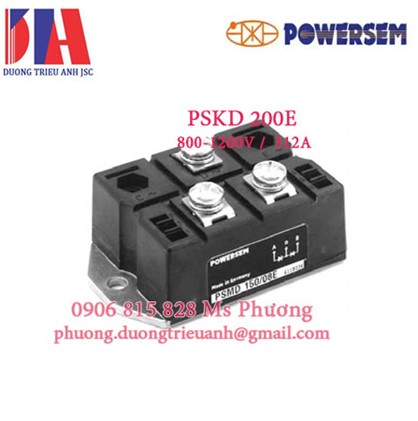

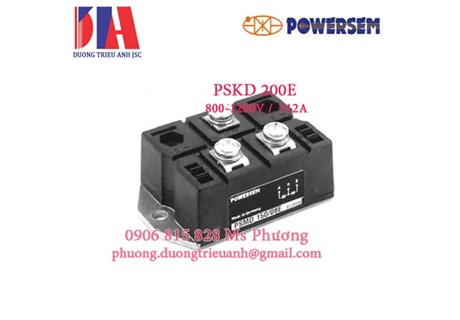

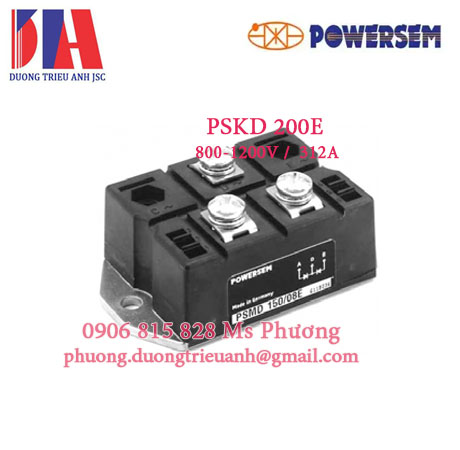

Module POWERSEM PSKD 200E/12 | Powersem PSKD 200E/10 | Powersem PSKD 200E/08

VRRM = 800-1200V

Mô-đun (FRED)

Tính năng:

• Gói có đầu nối vít

• Điện áp cách ly 3000 V∼

• Chip thụ động thủy tinh phẳng

• Thời gian phục hồi ngắn

• Giảm điện áp thuận thấp

• Hành vi phục hồi ngắn

• Đã đăng ký UL, E 148688

Ứng dụng:

• Làm nóng và nấu chảy cảm ứng

• Diode quay tự do trong bộ biến tần và mạch điều khiển động cơ

• Nguồn điện liên tục (UPS)

• Máy làm sạch và hàn siêu âm

Ưu điểm:

• Hoạt động mạch có độ tin cậy cao

• Đỉnh điện áp thấp để giảm

mạch bảo vệ:

• Chuyển mạch ít tiếng ồn

• Tổn thất thấp

IFAV TC = 70°C 312A

IFSM TVJ = 45°C t = 10 ms (50 Hz), sine 3200A

VR = 0 t = 8.3 ms (60 Hz), sine 3500A

TVJ = TVJM t = 10 ms (50 Hz), sine 2900A

VR = 0 t = 8.3 ms (60 Hz), sine 3200A

 dt TVJ = 45°C t = 10 ms (50 Hz), sine 51200 A2

VR = 0 t = 8.3 ms (60 Hz), sine 50800 A2

TVJ = TVJM t = 10 ms (50 Hz), sine 42000 A2

VR = 0 t = 8.3 ms (60 Hz), sine 42500 A2

TVJ -40 ... + 150 °C

TVJM 150 °C

Tstg -40 ... + 125 °C

VISOL 50/60 HZ, RMS t = 1 min 2500 V ∼

IISOL ≤ 1 mA t = 1 s 3000 V ∼

Md Mounting torque (M6) 5 Nm

Terminal connection torque (M6) 5 Nm

Weight typ. 270g

Gồm các model:

800 800 PSKD 200E/08
1000 1000 PSKD 200E/10
1200 1200 PSKD 200E/12
