Valpes VR electric actuators | Valpes VR45.70B.G00 | VR75.70B.G00 Valpes

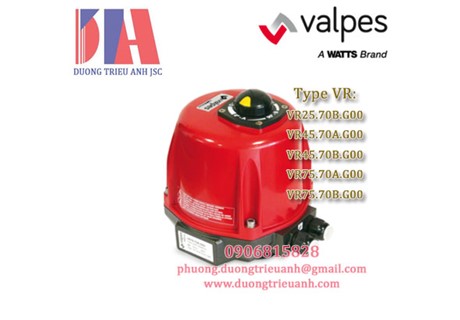

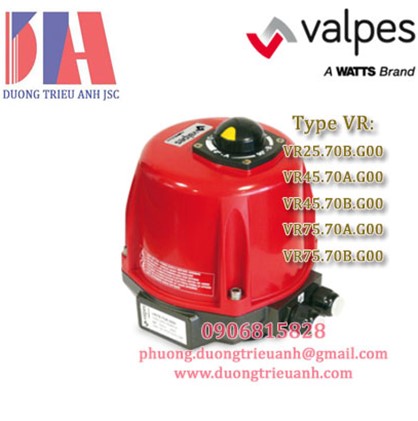

Valpes VR electric actuators
Valpes ER là bộ truyền động điện, vỏ nhôm và vỏ polyamide PA6 UL 94 V-0 hoặc vỏ nhôm (tùy chọn) có khả năng ghi đè bằng tay bằng trục ngoài, cho mô-men xoắn từ 25 đến 75Nm và tuân theo Chỉ thị CE-ROHS-REACH.
PHIÊN BẢN:
Phiên bản tiêu chuẩn 90° và phiên bản 180° hoặc 270° (theo yêu cầu)
Phiên bản dành cho ứng dụng hàng hải. Lớp sơn có độ bền cao, bảo hành 15 năm
Có sẵn với:
BBPR - sao lưu khẩn cấp
POSI - điều khiển tỷ lệ
3 POSITIONS
POSI-BBPR
3-POSITION-BBPR
BLUETOOTH ®
Modbus-RTU
THÔNG SỐ KỸ THUẬT:
Thiết bị truyền động đa điện áp:
100V đến 240V 50/60Hz (100V đến 350V DC)
15V đến 30V 50/60Hz (12V đến 48V DC)
3 pha 50/60Hz 400V (không phải CSA)
Điều khiển 3 điểm điều biến hoặc bật-tắt (400V: điều khiển 3 điểm điều biến)
4 adjustable limit switches 5A
Connection F05/F07 according to ISO5211 standard
Removable star drive
Manual override
Visual position indicator
Regulated anticondensation heater
Torque limiter monitored by software (except 400V)
Failure feedback relay (normal duty, failure) (except 400V)
RS485 connection (except 400V)
Mechanical limit stops
Duty rating: S4 50% (CEI34)
Working temperature: -20°C to +70°C
Enclosure:
IP68 2m / 72h (with plastic cover)
IP68 5m / 72h (with aluminium cover)
Weight: 3.1Kg - 4.4Kg
2x ISO M20 Kabelverschraubung (ISO - NPT adapters available as option)
Standard range |
|||||
| Code | Star drive nut Connection |
Torque | Voltage supplies | Power | Operating time (90°) |
| VR25.70A.G00 | 17 F05/F07 | 25Nm | 100V to 240V 50/60Hz (100V to 350V DC) | 45W | 7s |
| VR25.70B.G00 | 17 F05/F07 | 25Nm | 15V to 30V 50/60Hz (12V to 48V DC) | 45W | 7s |
| VR45.70A.G00 | 17 F05/F07 | 45Nm | 100V to 240V 50/60Hz (100V to 350V DC) | 45W | 15s |
| VR45.70B.G00 | 17 F05/F07 | 45Nm | 15V to 30V 50/60Hz (12V to 48V DC) | 45W | 15s |
| VR75.70A.G00 | 17 F05/F07 | 75Nm | 100V to 240V 50/60Hz (100V to 350V DC) | 45W | 20s |
| VR75.70B.G00 | 17 F05/F07 | 75Nm | 15V to 30V 50/60Hz (12V to 48V DC) | 45W | 20s |
| 3-phase 400V range (not CSA): | |||||
| VR25.709.R00 | 17 F05/F07 | 25Nm | 3-phase 50/60Hz 400V | 52W | 10s |
| VR45.709.R00 | 17 F05/F07 | 45Nm | 3-phase 50/60Hz 400V | 52W | 10s |
| VR75.709.R00 | 17 F05/F07 | 75Nm | 3-phase 50/60Hz 400V | 52W | 15s |
| Options: | |
| EPR...B 1) | 100 / 1000 / 5000 / 10000 Ohms feedback potentiometer |
| EPT.C 2) | 0-20mA / 4-20mA / 0-10V transmitter |
| EFC.2 | Card with 2 Extra limit switches |
| ECA | Aluminium cover (+0,9kg) |
| MARINE | High durability marine coating (require ECA option) |
| VIB | Version for applications with vibrations |
| CHK | Kit for chemicals |
| HUMPRO | Mainboard conformal coating |
| P8 | AXMART® Bluetooth® 4-20mA or 0-10V positioning board, compatible with Modbus-RTU |
| Raccordement: | |
| ECM.1 | 1x 3P+T M12 connector |
| ECM.2 | 2x 3P+T M12 connectors |
| NPT.2 | 2x ISO M20 to 1/2" NPT adapters (compulsory for CSA) |
