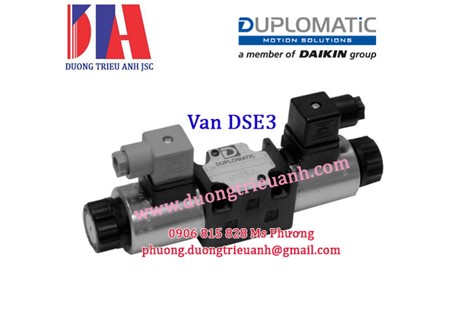

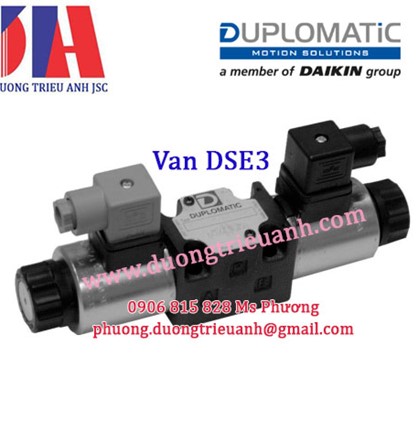

Van điều khiển Duplomatic DSE3 chính hãng

DSE3 DIRECTIONAL VALVE

WITH PROPORTIONAL CONTROL

SERIES 10

SUBPLATE MOUNTING ISO 4401-03 (CETOP 03)

p max 350 bar

Q max 40 l/min

— Van Duplomatic DSE3 là van điều khiển hướng vận hành trực tiếp van với điều khiển tỷ lệ điện và với các cổng trong tuân thủ tiêu chuẩn ISO 4401 (CETOP RP 121H).

- Nó được sử dụng để điều khiển hướng và tốc độ của thiết bị truyền động thủy lực.

— Van điều khiển mở và do đó tốc độ dòng chảy có thể được điều chỉnh liên tục tỉ lệ với cường độ dòng điện cung cấp cho điện từ.

- Van có thể được điều khiển trực tiếp bằng một đơn vị cung cấp điều khiển hiện tại hoặc bằng phương tiện của đơn vị điều khiển điện tử tương đối để khai thác van hiệu suất đầy đủ.

Thông số kỹ thuật của Van:

Maximum operating pressure: - P-A-B ports   350bar

                                                 -T port             140bar

Maximum flow with ∆p 10 bar P-T:  4 - 8 - 16 - 26l/min

Step response:     see par. 8

Recommended viscosity: 25cSt

Fluid viscosity range: 10 ÷ 400cSt

Mass: single solenoid valve: 1.6kg

      double solenoid valve : 2kg
