Đặc Điểm Kỹ Thuật Nổi Bật:

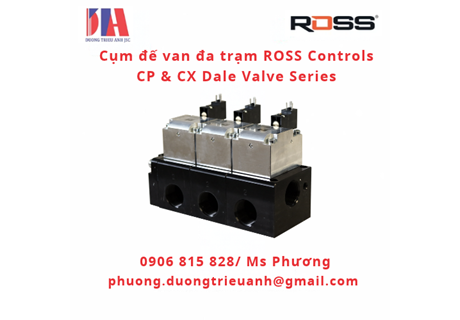

• Tích hợp đế van đa trạm: Khối đế lắp sẵn từ 2 đến 10 trạm van pilot solenoid, loại bỏ phụ kiện lắp đặt riêng lẻ và các đường ống phân phối, giảm thiểu tối đa điểm rò rỉ.

• Cấu trúc hộp mực Poppet (Poppet Cartridge Construction): Hình học mặt cắt vuông góc tạo ra đường dẫn lưu lượng cao với khả năng đóng ngắt dương, loại bỏ tổn thất rò rỉ bên trong và duy trì độ kín tuyệt đối tại cổng làm việc khi mất điện.

• Cơ chế dịch chuyển piston kép: Tạo ra lực dịch chuyển ổn định trong suốt vòng đời van, ngăn ngừa hiện tượng kẹt dính hoặc dịch chuyển không hoàn toàn trong môi trường bẩn, ẩm hoặc lạnh.

• Gioăng tự bù mòn: Hộp mực gioăng tự động điều chỉnh hành trình theo độ mòn, duy trì lực làm kín và hiệu suất lưu lượng qua hàng triệu chu kỳ mà không cần điều chỉnh.

• Dòng chảy tốc độ cao tự làm sạch: Luồng khí vận tốc cao qua đế poppet liên tục cuốn trôi bụi bẩn, duy trì độ tin cậy trong môi trường lọc kém hoặc có nước ngưng tụ.

• Dòng CP - Linh hoạt cấp khí Pilot trong/ngoài: Nhận nguồn pilot trong từ dòng chính từ 30 psig trở lên, có thể chuyển đổi sang pilot ngoài bằng cách tháo nút bịt cổng X-1 để dùng cho áp suất thấp hoặc chân không.

• Dòng CX - Pilot ngoài chuyên dụng cho chân không và kín khí: Hoạt động hoàn toàn bằng nguồn pilot ngoài, duy trì độ kín tuyệt đối không rò rỉ tại cổng làm việc bất kể điều kiện áp suất đầu vào.

• Thay thế hộp mực poppet trong vài phút: Cụm hộp mực poppet rút ra khỏi thân đế không cần dụng cụ chuyên dụng và lắp mới như một khối nguyên vẹn, giảm thời gian sửa chữa xuống dưới năm phút.

• Được kiểm chứng độ bền 20 triệu chu kỳ: Dòng CX được thử nghiệm tuổi thọ đến 20 triệu chu kỳ, cung cấp cơ sở dữ liệu tin cậy cho kế hoạch bảo trì.

• Đầu nối DIN EN 175301-803 tích hợp đèn báo: Đầu nối tháo lắp nhanh Form A và Form C tích hợp đèn LED báo trạng thái cấp nguồn solenoid, hỗ trợ chẩn đoán sự cố nhanh chóng tại hiện trường.

• Nút đè tay thủ công không khóa: Mọi trạm solenoid đều trang bị nút override thủ công phục vụ chạy thử và định vị cơ cấu chấp hành không cần điện.

• Dòng chảy hai chiều (Bi-Directional): Dòng CX hỗ trợ áp suất hoặc chân không trên bất kỳ cổng nào vào bất kỳ lúc nào, phù hợp cho mạch xi lanh hồi tiếp và hệ thống đa áp suất.

Ứng Dụng Thực Tế:

• Máy đóng gói & Xử lý vật liệu: Máy đóng gói màng co (form-fill-seal), máy làm thùng carton, hệ thống gắp đặt hút chân không (vacuum pick-and-place) chuyển đổi vùng kẹp linh hoạt.

• Điều khiển van quá trình (Process Valve Pilot Control): Cấp khí điều khiển cho van bướm, van cổng dao, van bi trong xử lý nước, HVAC, thực phẩm và hóa chất.

• Công nghiệp ô tô & Lắp ráp: Đồ gá hàn thân xe (body-in-white), xi lanh kẹp nhả an toàn với van 3/2 hồi về vị trí an toàn khi mất điện hoặc dừng khẩn cấp.

• Chế biến nhựa & Cao su: Máy hút định hình chân không (vacuum forming), ép thổi nhựa, mạch rút lõi khuôn (core pull) với van 2/2 đóng thường bảo vệ khuôn an toàn.

• Sản xuất chất bán dẫn & Điện tử: Hệ thống xử lý khí nén phòng sạch, điều khiển trạm chân không độc lập tại các đầu gắp wafer mà không gây xáo trộn luồng khí động học.

Thông Số Kỹ Thuật Chi Tiết:

• Chức năng van (CP Series): 2/2 NC, 2/2 NO, 3/2 NC, 3/2 NO

• Chức năng van (CX Series): 2/2 NC, 2/2 NO, 3/2 NC, 3/2 NO

• Cấu trúc: Poppet (thuộc nền tảng Dale Series)

• Kiểu tác động: Điều khiển Solenoid Pilot; Điều khiển bằng áp suất (Pressure Controlled)

• Loại Pilot (CP Series): Trong hoặc Ngoài (có thể chuyển đổi linh hoạt)

• Loại Pilot (CX Series): Chỉ dùng Pilot ngoài (External Only)

• Kiểu lắp đặt: Lắp nối tiếp (Inline), Lắp đế (Base Mount)

• Số trạm tiêu chuẩn: Từ 2 đến 10 trạm

• Chuẩn ren: NPT (tiêu chuẩn); BSPP/G (thêm tiền tố 'D' vào mã model)

• Lưu lượng tối đa (Cv): Đạt Cv 108 cho cỡ cổng 2-1/2" (2/2); Cv 12.3 cho cỡ cổng 1" (3/2)

• Vật liệu thân van: Nhôm đúc (Cast Aluminum)

• Vật liệu gioăng: Buna-N

• Cấp bảo vệ: IP65 theo tiêu chuẩn IEC 60529

• Môi chất hoạt động: Khí nén đã qua lọc

• Nhiệt độ hoạt động: Môi trường 40°F đến 120°F (4°C đến 50°C); Môi chất 40°F đến 175°F (4°C đến 80°C)

Sản Phẩm & Phụ Kiện Liên Quan:

• Van đơn Dale CX (Dale CX Single Valves): Các trạm van poppet đơn lẻ từ cùng nền tảng Dale Series phục vụ kiểm soát chân không hoặc kín khí đơn trạm.

• Dòng van & Đế van Dale LX Series (Dale LX Series Valves and Manifolds): Van điều khiển hướng poppet nối tiếp cho ứng dụng áp suất thấp và chân không.

• Cụm đế van kiểm tra rò rỉ Dale LT Series (Dale LT Series Leak Test Manifolds): Đế van 3/4 chuyên dụng tích hợp cổng cảm biến phục vụ kiểm tra suy giảm áp suất và chênh áp.

• Đế van đa trạm Pack Series (Series 254): Cụm đế van mật độ cao chuyên điều khiển van bướm, van cổng dao với tối đa 16 trạm.

• Van nối tiếp 21 Series (21 Series Inline Poppet Valves): Van poppet đạt chuẩn SIL 2 phục vụ các điểm điều khiển độc lập ngoài cụm manifold.

• Giảm thanh khí xả (Exhaust Silencers): Giảm thanh nhôm giảm tiếng ồn cổng xả, chịu áp đến 290 psig.

• Đầu nối điện (Electrical Connectors): Đầu nối DIN Form A, Form C, bộ dây đúc sẵn và đèn LED báo trạng thái.

• Van khóa an toàn L-O-X (Lockout Valves): Van cách ly năng lượng khí nén tuân thủ tiêu chuẩn OSHA lockout/tagout.

----------------
