Đặc Điểm Kỹ Thuật Nổi Bật:

• Cấu trúc Poppet chống rò rỉ gần như tuyệt đối (Near-Zero Leakage): Làm kín bề mặt poppet ngắt khí hoàn toàn, không rò rỉ ở trạng thái đóng, rất quan trọng cho các mạch cách ly an toàn và dừng khẩn cấp (E-stop).

• Thiết kế Poppet tự làm sạch & Bù mòn: Dòng khí vận tốc cao qua mặt seal poppet liên tục cuốn trôi bụi bẩn trong mỗi chu kỳ, kết hợp cơ chế tự bù mòn gioăng giúp duy trì hiệu suất qua hàng triệu chu kỳ.

• Công tắc an toàn DPST tích hợp: Tiếp điểm kép tác động trực tiếp, dẫn hướng cơ học tích hợp sẵn tiếp điểm NO và NC, kích hoạt khi van rời khỏi vị trí ban đầu giúp phát hiện lỗi tức thì.

• Độ bao phủ chẩn đoán 99% (DC): Giám sát tín hiệu công tắc DPST trên mỗi chu kỳ đóng/mở giúp đáp ứng các yêu cầu khắt khe của Safety Category 2.

• Cổng xác minh áp suất 1/8 inch tích hợp: Cho phép gắn thêm cờ báo áp suất trực quan (pop-up) hoặc công tắc áp suất điện để tạo kênh xác minh an toàn thứ hai cho áp suất hạ nguồn.

• Chứng nhận TÜV SIL 2 (SIL 3 Redundant): Đạt chứng nhận TÜV Rheinland độc lập theo IEC 61508 / IEC 61511. Đạt SIL 2, PL c ở cấu hình đơn và SIL 3, PL e ở cấu hình dư thừa (HFT $\ge$ 1).

• Tính năng khóa an toàn L-O-X (Tùy chọn trên một số model): Cơ chế khóa độc quyền của ROSS chỉ hoạt động ở trạng thái mất điện (safe position), tuân thủ quy định LOTO của OSHA 29 CFR 1910.147.

• Dải lưu lượng lớn: Kích thước thân van từ 3/4 inch đến 2 inch, cung cấp hệ số lưu lượng từ 8 Cv (7,872 Nl/phút) đến 71 Cv (69,864 Nl/phút).

Ứng Dụng Thực Tế:

• Máy ép cơ khí & Dập kim loại: Kiểm soát mạch an toàn khí nén cho cụm ly hợp/phanh (clutch/brake), mạch thổi xỉ/phôi, và mạch cân bằng khí nén yêu cầu phản hồi vị trí van trước mỗi hành trình ép.

• Cửa bảo vệ & Hàng rào an toàn vận hành bằng Xi Lanh Khí Nén: Khóa/mở cửa an toàn trong ô sản xuất tự động, hàng rào robot; xác nhận xả sạch áp suất xi lanh trước khi cho phép nhân sự đi vào.

• Cách ly năng lượng an toàn & LOTO: Dùng làm điểm cách ly khí nén chính có tích hợp ổ khóa L-O-X và cờ xác minh áp suất tại các cổng truy cập bảo trì máy ép nhựa, máy đùn, dây chuyền đóng gói.

• Ngành sản xuất Ô tô, Thực phẩm, Dược phẩm & Đóng gói: Phù hợp cho các hệ thống gắp đặt, dây chuyền chiết rót, trạm hàn robot yêu cầu chẩn đoán lỗi van an toàn và lưu trữ hồ sơ chứng nhận an toàn.

Thông Số Kỹ Thuật Chi Tiết:

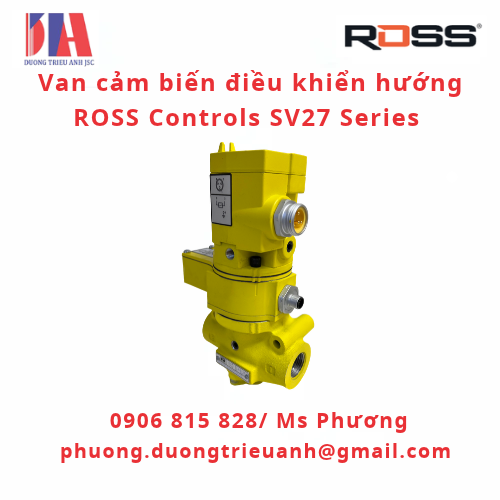

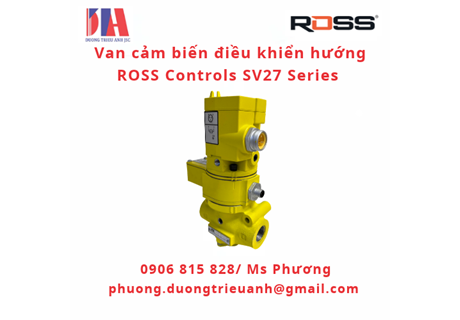

• Dòng sản phẩm: SV27 Series Directional Control Sensing Valve

• Chức năng van: 2/2 Điều khiển hướng (NC); 3/2 Van cảm biến (NC)

• Cấu trúc: Poppet

• Kiểu tác động: Solenoid Pilot hoặc Điều khiển bằng áp suất khí nén (Pneumatic Controlled)

• Kích thước thân / cổng: 3/4 inch, 1 inch, 1-1/4 inch, 2 inch

• Kiểu ren: NPT (tiêu chuẩn) hoặc G (BSPP - tiền tố 'D')

• Lưu lượng tối đa: 8 Cv đến 71 Cv (7,872 Nl/phút đến 69,864 Nl/phút)

• Dải áp suất vận hành: 40 đến 150 psig (2.8 đến 10.3 bar) cho van 2/2; 15 đến 150 psig (1 đến 10 bar) cho van một chiều pilot

• Nhiệt độ hoạt động: Môi trường 40 đến 120°F (4 đến 50°C); Môi chất 40 đến 175°F (4 đến 80°C)

• Tiêu chuẩn an toàn: Safety Category 2 (van 2/2); Category 3 (một số bản khí nén); PL c / PL e; SIL 2 / SIL 3

• Chỉ số B10D: 20.000.000 chu kỳ

• Điện áp cuộn Solenoid: 24 VDC (14W), 110-120 VAC 50/60 Hz, 230-240 VAC 50/60 Hz

• Đầu nối điện: Giắc 3-pin Mini Solenoid & Giắc 5-pin M12 Feedback

Danh Mục Mã Sản Phẩm Tiêu Chuẩn (Catalog Model Numbers):

• SV27DC105405ASAA

• SV27DC105407PSAA1A / SV27DC105407PSAA1D

• SV27DC105505ASAA

• SV27DC105507PSAA1A / SV27DC105507PSAA1D

• SV27DC105605ASAA

• SV27DC105607PSAA1A / SV27DC105607PSAA1D

• SV27DC107605ASAA



• SV27DC107607PSAA1A / SV27DC107607PSAA1D

• SV27DC107705ASAA

• SV27DC107707PSAA1A / SV27DC107707PSAA1D

Sản Phẩm & Phụ Kiện Liên Quan:

• Cờ báo áp suất trực quan (Visual Pop-Up Indicator): Gắn vào cổng xác minh 1/8 inch NPT để hiển thị áp suất hạ nguồn bằng cơ học.

• Công tắc áp suất điện (Electrical Pressure Switch): Gắn vào cổng xác minh 1/8 inch NPT để tạo kênh chẩn đoán thứ hai gửi về bộ điều khiển an toàn.

• Ống giảm thanh khí xả (Exhaust Silencers): Phụ kiện giảm thanh nhôm lắp tại cổng xả của van 3/2 SV27 giúp giảm tiếng ồn.

• Van mềm khởi động 27 Series EEZ-ON: Kết hợp với van SV27 để tăng áp hạ nguồn từ từ khi khởi động lại máy.

• Van kép an toàn RSe / 77 / CM26 Series: Dòng van kép dư thừa đáp ứng các ứng dụng yêu cầu chuẩn an toàn Category 4, PL e.

--------------------
