Đặc Điểm Kỹ Thuật Nổi Bật:

• Mã màu thân vàng, tay gạt đỏ (Yellow Body and Red Handle): Giúp nhận diện trực quan tức thì trạng thái của van từ khoảng cách xa. Thân vàng định danh thiết bị cách ly năng lượng; vị trí tay gạt đỏ biểu thị trạng thái mở (kéo ra) hoặc đóng/khóa được (đẩy vào).

• Lỗ khóa chuyên dụng ở vị trí OFF: Đường kính lỗ khóa 0.27 inch (7.0 mm), sâu 0.43 inch (10.9 mm) thiết kế chỉ cho phép khóa bằng ổ khóa khi ở trạng thái đóng (OFF), ngăn chặn việc vô tình mở van trong quá trình bảo trì theo tiêu chuẩn OSHA 1910.147 và ISO 14118.

• Cổng xả kích thước lớn (Full-Size Exhaust Ports): Cổng xả được thiết kế bằng hoặc lớn hơn cổng cấp khí trên mọi phiên bản, cho phép giải phóng thể tích khí hạ nguồn cực nhanh; các cổng xả có ren để gắn ống giảm thanh hoặc đường ống xả từ xa.

• Gioăng trượt Fluorocarbon bền bỉ: Lõi ống trượt bằng thép không gỉ 316 kết hợp gioăng Fluorocarbon giúp van chuyển động tin cậy ngay cả sau nhiều tháng không hoạt động, đồng thời kháng hóa chất tốt hơn so với gioăng Buna-N.

• Cổng cảm biến áp suất tích hợp: Tích hợp sẵn cổng cảm biến 1/8 NPT trên thân van để gắn cờ báo áp suất trực quan (pop-up indicator) hoặc công tắc áp suất điện, cung cấp tín hiệu xác nhận áp suất hạ nguồn đã về không (zero-energy) trước khi thao tác.

• Đa dạng phân nhóm sản phẩm: Bao gồm 4 dòng phụ: Slim-Line, Modular, Classic và High-Capacity, đáp ứng dải kích thước cổng từ 1/4 inch đến 2 inch và lưu lượng từ Cv 1.84 đến Cv 52.23 (51,000 Nl/min).

• Chứng nhận An toàn Category 1 và PL c: Đạt tiêu chuẩn ISO 13849-1 Category 1 và Performance Level c, phù hợp tích hợp vào các kiến trúc an toàn khí nén.

Ứng Dụng Thực Tế:

• Sản xuất công nghiệp chung & Máy ép: Lắp đặt làm van đầu tiên ở thượng nguồn máy ép khí nén hoặc máy dập để xả sạch áp suất xi lanh và khóa dương trước khi thay khuôn hoặc xử lý kẹt phôi.

• Hệ thống băng tải & Tự động hóa: Khóa nguồn khí cho các bộ căng đai, cơ cấu phân loại (diverter) và trạm kẹp khi thay thế dây đai hoặc bảo trì vị trí kẹp.

• Tế bào robot công nghiệp: Gắn trên đường cấp khí chính vào ô làm việc của robot hàn hoặc robot lắp ráp, hỗ trợ khóa an toàn trong chế độ teach mode hoặc bảo trì công cụ.

• Ngành công nghiệp Ô tô, Thực phẩm & Đồ uống: Phù hợp cho các dây chuyền lắp ráp, trạm đóng gói, khu vực xịt rửa vệ sinh (washdown) nhờ các phiên bản thân và lõi bằng thép không gỉ 316 chịu hóa chất và tia nước áp lực cao.

Thông Số Kỹ Thuật Chi Tiết:

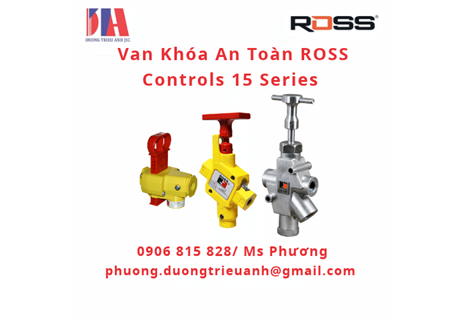

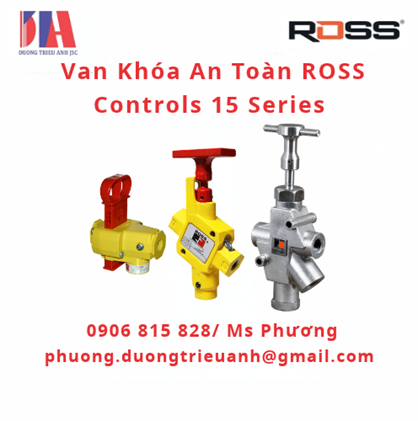

• Dòng sản phẩm: 15 Series L-O-X® Valves (Slim-Line, Modular, Classic, High-Capacity)

• Chức năng: 3/2 (3 chiều, 2 vị trí)

• Kiểu tác động: Thủ công (Manual - tay gạt đỏ, đẩy để đóng / kéo để mở)

• Cấu trúc: Ống trượt (Spool)

• Kiểu lắp đặt: Lắp nối tiếp (Inline); Dòng Modular hỗ trợ thêm dạng lắp đế (base-mount)

• Kích thước cổng: 1/4", 3/8", 1/2", 3/4", 1", 1-1/4", 1-1/2", 2"

• Kiểu ren: NPT (tiêu chuẩn); G / BSPP (thêm tiền tố D)

• Dải nhiệt độ môi trường & môi chất: 40 đến 175°F (4 đến 80°C)

• Môi chất hoạt động: Khí nén đã qua lọc

• Áp suất vận hành: Slim-Line: 0–145 psig; Modular: 0–200 psig; Classic & High-Capacity: 0–300 psig

• Vật liệu thân van: Nhôm đùn thanh (Slim-Line); Nhôm đúc (Modular, Classic, High-Capacity); Thép không gỉ 316 (Tùy chọn Stainless Steel)

• Vật liệu lõi (Spool) & Gioăng: Thép không gỉ 316 & Gioăng Fluorocarbon

• Tiêu chuẩn an toàn: Category 1 và PL c theo ISO 13849-1

Danh Mục Mã Sản Phẩm Tiêu Chuẩn (Catalog Model Numbers):

• Y1523A2103 / Y1523A3103 / Y1523A4103: Các mã van 15 Series dòng Modular (ren NPT).

• Y1523B3102 / Y1523B4102 / Y1523B5102: Các biến thể dòng Slim-Line và Modular.

• Y1523C3002 / Y1523C4002 / Y1523C6002: Các mã dòng Classic và High-Capacity.

• YD1523A2003 / YD1523A4003: Các biến thể chuẩn ren G (BSPP).

• 1523B2004 đến 1523B6004: Các mã phiên bản thân hoàn toàn bằng thép không gỉ 316 (Stainless Steel body).

Sản Phẩm & Phụ Kiện Liên Quan:

• Cờ báo áp suất trực quan (Pop-Up Pressure Indicator): Model 988A30 gắn vào cổng cảm biến 1/8 NPT để hiển thị cơ học trạng thái có/không có áp suất.

• Công tắc áp suất điện (Pressure Switches): Model 586A86 (giắc EN) hoặc 1153A30 (giắc M12) cung cấp tín hiệu điện về PLC an toàn khi áp suất giảm xuống dưới 5 psig.

• Thiết bị khóa nhiều ổ khóa (Multiple Lockout Device): Model 356A30 cho phép nhiều nhân viên cùng móc khóa cá nhân vào một van duy nhất (Group Lockout).

• Giảm thanh khí xả (Exhaust Silencers): Các dòng giảm thanh nhôm chuyên dụng ROSS (ví dụ: 5500A3013, 5500A5003, 5500B9001) lắp trực tiếp tại cổng xả.

• Van L-O-X tích hợp khởi động mềm (1289 Series EEZ-ON): Kết hợp tính năng khóa an toàn và tăng áp từ từ khi khởi động.

------------------
