Đặc Điểm Kỹ Thuật Nổi Bật:

• Vận hành tích hợp Pilot với quyền ưu tiên ghi đè thủ công: Cho phép điều khiển Bật/Tắt từ xa qua cuộn solenoid điện (24 VDC, 110 VAC, 230 VAC) hoặc pilot khí nén. Tay gạt màu đỏ luôn có quyền ưu tiên cao nhất: ở vị trí khóa (đóng), không một tín hiệu từ xa nào có thể mở được van.

• Mã màu tay gạt đỏ kèm chỉ thị vị trí: Tay gạt màu đỏ cung cấp trạng thái trực quan tức thì (đẩy vào: chặn khí cấp và xả áp hạ nguồn; kéo ra: mở cấp khí), hỗ trợ kiểm tra quy trình LOTO từ xa.

• Chỉ khóa được ở trạng thái OFF (Closed): Thiết kế cấu trúc không cho phép móc ổ khóa khi van đang ở trạng thái mở, tuân thủ tuyệt đối nguyên tắc an toàn OSHA về thiết bị cách ly năng lượng.

• Cấu trúc Poppet chịu bụi bẩn tốt: Thiết kế poppet của 27 Series có khả năng dung nạp các hạt bụi bẩn, cặn bẩn trong nguồn khí nén, cơ chế tự làm sạch và bù mòn giúp duy trì hiệu suất qua hàng triệu chu kỳ.

• Lưu lượng cao lên đến Cv 70: Hỗ trợ kích thước thân van lên đến 2 inch với lưu lượng đạt tới Cv 70 (~68,880 Nl/min), là lựa chọn hoàn hảo cho máy công cụ, hệ thống máy dập lớn và các mạch khí nén tiêu thụ lưu lượng cao.

• Cổng xả kích thước đầy đủ (Full-Size): Cổng xả lớn bằng hoặc hơn cổng cấp, đảm bảo giải phóng áp suất hạ nguồn cực nhanh khi cách ly.

• Chứng nhận an toàn SIL 2 và Category 1 / PL c: Đạt tiêu chuẩn SIL 2 theo IEC 61508 và Category 1, PL c theo ISO 13849-1, hỗ trợ đánh giá rủi ro an toàn máy móc theo Chỉ thị Máy móc Châu Âu.

Ứng Dụng Thực Tế:

• Ngành ô tô & Chế tạo nặng: Cách ly khí nén cho các dây chuyền chuyển trạm nhiều trạm, hệ thống xi lanh cân bằng, đệm khuôn và cụm ly hợp/phanh trên các máy dập cơ và thủy lực lớn.

• Gia công kim loại & Máy công cụ: Cô lập nguồn khí cho trung tâm gia công CNC (thay dao, bàn xoay, đồ gá kẹp, băng tải phoi); hệ thống cắt laser và plasma.

• Đóng gói & Xử lý vật liệu: Kiểm soát vùng làm việc tốc độ cao trong các dây chuyền chiết rót, đóng nắp, dán nhãn, hệ thống xếp pallet và phân loại băng tải.

• Công nghiệp hóa chất & Quá trình: Điều khiển van quá trình tác động khí nén, hệ thống máy nén khí và phụ trợ yêu cầu điểm cách ly thủ công đạt chuẩn LOTO kết hợp điều khiển tự động PLC.

Thông Số Kỹ Thuật Chi Tiết:

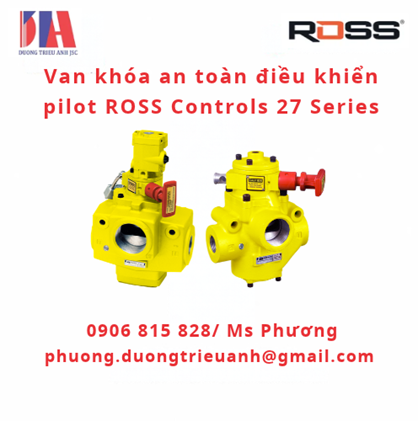

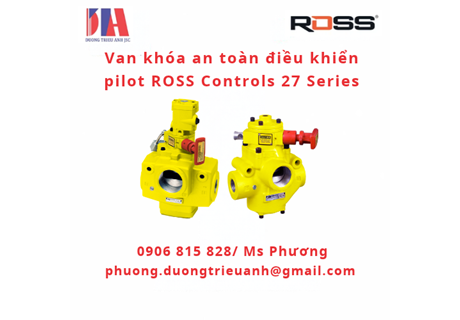

• Dòng sản phẩm: 27 Series Piloted L-O-X® Valves

• Chức năng: 3/2 (3 chiều, 2 vị trí)

• Kiểu tác động: Pilot khí nén hoặc Solenoid điện từ + ghi đè thủ công bằng tay gạt đỏ

• Cấu trúc: Poppet

• Kiểu lắp đặt: Lắp nối tiếp (Inline)

• Kích thước thân van: 3/8", 3/4", 1-1/4", 2"

• Kích thước cổng (Vào/Ra): 3/8", 1/2", 3/4", 1", 1-1/2", 2", 2-1/2" (tùy theo model)

• Kiểu ren: NPT (tiêu chuẩn); G / BSPP (thêm tiền tố D)

• Áp suất vận hành: 15 đến 150 psig (1 đến 10 bar); riêng cỡ thân 2-inch yêu cầu 30 đến 150 psig (2 đến 10 bar)

• Nhiệt độ môi trường: 40 đến 120°F (4 đến 50°C) cho bản điện từ; lên đến 175°F (80°C) cho bản pilot khí nén

• Môi chất hoạt động: Khí nén đã qua lọc

• Vật liệu thân van: Nhôm đúc (Cast aluminum)

• Tiêu chuẩn an toàn: Category 1 (ISO 13849-1), PL c, SIL 2 (IEC 61508)

Danh Mục Mã Sản Phẩm Tiêu Chuẩn (Catalog Model Numbers):

• 2773A4737W

• Y2773A2072W / Y2773A2072Y / Y2773A2072Z (Cỡ thân 3/8", Solenoid điện, điện áp 24VDC, 230VAC, 110/120VAC)

• Y2773A3072W / Y2773A3072Y / Y2773A3072Z (Cỡ thân 3/4")

• Y2773A4072W / Y2773A4072Y / Y2773A4072Z

• Y2773A4082W / Y2773A4082Y / Y2773A4082Z

• Y2773A5072W / Y2773A5072Y

Sản Phẩm & Phụ Kiện Liên Quan:

• Cờ báo áp suất trực quan (Pop-Up Pressure Indicator): Model 988A30 gắn vào cổng cảm biến 1/8 NPT để hiển thị trạng thái zero-energy cơ học.

• Công tắc áp suất điện (Pressure Switches): Model 586A86 (giắc EN) hoặc 1153A30 (giắc M12) truyền tín hiệu điện về PLC an toàn.

• Thiết bị khóa nhiều ổ khóa (Multiple Lockout Device): Model 356A30 hỗ trợ quy trình khóa nhóm (Group Lockout) cho nhiều nhân viên.

• Ống giảm thanh khí xả (Exhaust Silencers): Các dòng giảm thanh nhôm chuyên dụng ROSS (ví dụ: 5500A4003, 5500A5003, 5500B9001) lắp tại cổng xả để giảm ồn.

• Van L-O-X tích hợp khởi động mềm (1290 Series EEZ-ON): Dòng van 27 Series tích hợp tính năng tăng áp từ từ khi khởi động hệ thống.

-------------
