Đặc Điểm Kỹ Thuật Nổi Bật:

• An toàn Category 4, PL e và SIL 3: Đạt chuẩn an toàn chức năng cao nhất nhờ kiến trúc giám sát bên ngoài thông qua hệ thống PLC hoặc rơ-le an toàn.

• Độ bao phủ chẩn đoán 99% (Diagnostic Coverage): Giám sát hai cảm biến áp suất PNP trên mỗi chu kỳ đóng/mở để phát hiện lỗi trước khi ảnh hưởng đến chức năng an toàn.

• Công nghệ Poppet kép dòng chéo (Cross-Flow Dual-Poppet): Hai phần tử van hoạt động đồng bộ; cả hai phần tử phải dịch chuyển để van chuyển đổi giữa trạng thái cấp khí và xả khí.

• Đường xả song song tốc độ cao: Định tuyến xả song song nội bộ mang lại lưu lượng xả lớn, đảm bảo xả áp nhanh chóng cho mạch hạ nguồn ngay cả trong trường hợp một phần tử bị kẹt mở.

• Độ bền cao với chỉ số B10D = 25.000.000 chu kỳ: Đảm bảo độ tin cậy tuyệt vời cho các ứng dụng an toàn làm việc liên tục tần suất cao.

• Tùy chọn mô-đun khởi động mềm EEZ-ON: Giới hạn lưu lượng khí ban đầu khi khởi động, giúp áp suất tăng dần đến khoảng 50% áp suất cấp trước khi mở hoàn toàn, ngăn chặn sốc áp và chuyển động đột ngột của thiết bị.

• Kết nối mô-đun Air Entry System: Tương thích trực tiếp với các cụm FRL ROSS MD Series, van khóa L-O-X mà không cần phụ kiện nối ống rời.

• Đèn LED hiển thị trạng thái và cổng M12: Hỗ trợ chẩn đoán trực quan tại hiện trường và kết nối điện nhanh chóng, tiện lợi.

Ứng Dụng Thực Tế:

• Ngành ô tô & Dây chuyền dập: Các ứng dụng ép body-in-white, dây chuyền dập chuyển động tốc độ cao, hệ thống truyền động đòi hỏi xả khí an toàn Category 4 PL e.

• Đóng gói & Xử lý vật liệu: Máy đóng gói tự động high-speed, hệ thống robot xếp pallet (palletizing) cần tích hợp xả an toàn khi mở cửa chắn bảo vệ.

• Chế biến thực phẩm & Đồ uống: Mạch khí nén cho máy chiết rót, đóng nắp, hệ thống cửa trạm tiệt trùng yêu cầu liên động an toàn.

• Điện tử & Bán dẫn: Thiết bị SMT pick-and-place, hệ thống xử lý wafer cần khởi động mềm EEZ-ON để tránh sốc áp tác động lên linh kiện nhạy cảm.

Thông Số Kỹ Thuật Chi Tiết:

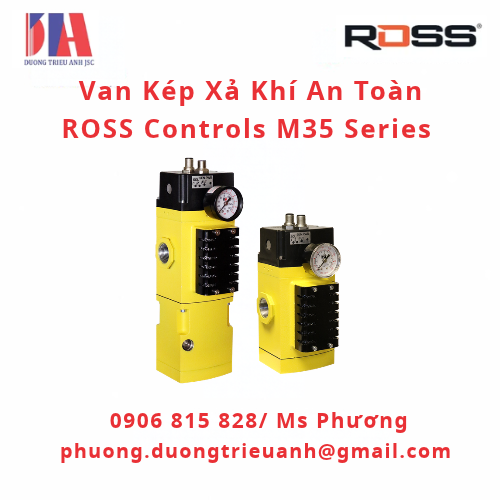

• Dòng sản phẩm: M35 Series Double Valve

• Tiêu chuẩn an toàn: Category 4, PL e (ISO 13849-1:2015); SIL 3 (IEC 62061); DGUV

• Độ bao phủ chẩn đoán (DC): Lên đến 99%

• Chỉ số B10D: 25.000.000 chu kỳ

• Chỉ số PFHD & MTTFd: 7.71 - 10^-9mỗi giờ; MTTFd = 301.9 năm

• Chức năng van: 3/2 thường đóng, poppet kép (3/2 normally closed, dual poppet)

• Kiểu tác động: Solenoid pilot, hồi về bằng lò xo có trợ lực khí

• Điện áp: 24 VDC (Công suất 2.0W mỗi solenoid)

• Kết nối điện: Hai đầu nối M12 5 chân (cho solenoid và cảm biến)

• Cấp bảo vệ: IP65

• Kích thước cổng: 1/2" và 3/4" NPT hoặc G (BSPP)

• Lưu lượng (Cấp khí, 1-2): 4.1 đến 4.3 Cv

• Lưu lượng (Xả khí, 2-3): 7.6 Cv

• Dải áp suất vận hành: 30 đến 150 psig (2 đến 10 bar)

• Nhiệt độ hoạt động: Môi trường 40 đến 120°F (4 đến 50°C); Môi chất lên đến 175°F (80°C)

• Vật liệu thân / Poppet: Thân nhôm đúc, Poppet Acetal và thép không gỉ, Gioăng Buna-N

Danh Mục Mã Sản Phẩm Tiêu Chuẩn (Catalog Model Numbers):

• M35S40GAEXAAGA
• M35S40GAEXAATA
• M35S40GAEXAAXA
• M35S40GAEXABGA
• M35S40GAEXABTA
• M35S40GAEXABXA
• M35S40GAEXACGA
• M35S40GAEXACXA
• M35S40GAEXDBGA
• M35S40GAEXDBXA

Sản Phẩm & Phụ Kiện Liên Quan:

• Mô-đun khởi động mềm EEZ-ON: Tùy chọn lắp thêm giúp kiểm soát tốc độ tăng áp suất khi khởi động hệ thống.

• Đồng hồ áp suất & Cảm biến áp suất số: Cung cấp hiển thị trực quan hoặc tín hiệu 4-20 mA tích hợp PLC.

• Cụm FRL ROSS MD Series & Van khóa L-O-X: Phụ kiện chuẩn bị khí nén ngược dòng tạo thành hệ thống Safe Air Entry System hoàn chỉnh.

• Van kép giám sát trong DM1 / DM2C Series: Dòng van thay thế tích hợp sẵn mạch giám sát nội bộ không cần PLC an toàn ngoài.

----------------------
