Đặc Điểm Kỹ Thuật Nổi Bật:

• Công nghệ van điều khiển PACER (PACER Pilot Valve Technology): Đảm bảo độ tin cậy và hiệu suất dịch chuyển ổn định trong suốt vòng đời của van.

• Cấu trúc Poppet chống rò rỉ gần như tuyệt đối (Near-Zero Leakage): Cơ chế làm kín dương giúp duy trì áp suất hệ thống và giảm tiêu thụ khí nén so với van ống trượt truyền thống.

• Vận hành tự làm sạch (Self-Cleaning Operation): Dòng khí tốc độ cao qua các đế poppet cuốn trôi cặn bẩn trong mỗi chu kỳ, giúp van chịu được môi trường công nghiệp bẩn/bụi.

• Thiết kế poppet tự bù mòn (Wear-Compensating Poppet): Lò xo poppet tự động bù đắp độ mòn của gioăng khi van cũ đi, duy trì lực làm kín và lưu lượng ổn định không cần điều chỉnh.

• Linh hoạt lắp đặt (Inline & Manifold Mounting): Hỗ trợ cả kiểu lắp nối tiếp (inline) trực tiếp vào đường ống lẫn lắp đế manifold gom chung đường cấp và xả.

• Đa dạng chức năng van (3/2 & 4/2): Cung cấp các cấu hình 3/2 NC, 3/2 NO cho xi lanh tác động đơn/mạch pilot, và 4/2 cho xi lanh tác động kép.

• Nút đè tay thủ công không khóa (Flush Non-Locking Manual Override): Trang bị tiêu chuẩn dạng nút nhấn cao su phẳng giúp vận hành thử nghiệm, kiểm tra hệ thống dễ dàng.

• Cuộn Solenoid làm việc liên tục (Continuous-Duty): Đạt định mức hoạt động liên tục, loại bỏ lo ngại quá nhiệt khi duy trì cấp nguồn kéo dài.

Ứng Dụng Thực Tế:

• Mạch điều khiển Pilot & Logic khí nén: Tạo tín hiệu pilot cho các van chính lớn hơn, mạch logic tự động hóa và các mạch liên động an toàn.

• Điều khiển xi lanh tác động đơn (Van 3/2): Kẹp chi tiết, chốt định vị trên đồ gá lắp ráp, hệ thống đẩy phôi trong máy ép, máy ép nhựa và cổng chặn trên băng tải.

• Điều khiển xi lanh tác động kép (Van 4/2): Cơ cấu chuyển phôi, đẩy vật liệu trong dây chuyền đóng gói, hệ thống gắp đặt (pick-and-place) không gian hẹp.

• Tự động hóa công nghiệp chung: Ngành lắp ráp ô tô, chế tạo linh kiện điện tử, bán dẫn và máy móc đóng gói đòi hỏi độ bền cao, ít bảo trì.

Thông Số Kỹ Thuật Chi Tiết:

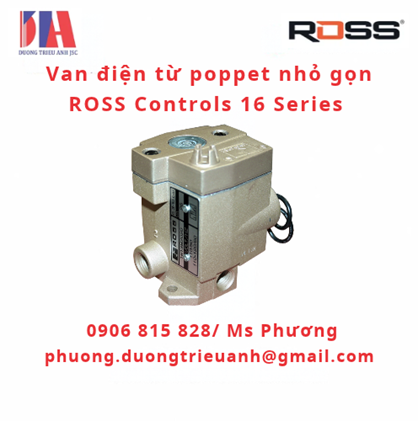

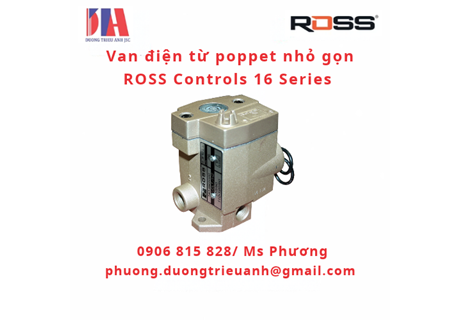

• Dòng sản phẩm: 16 Series (Compact Poppet Valve)

• Chức năng van: 3/2 Normally Closed (NC), 3/2 Normally Open (NO), 4/2

• Cấu trúc: Poppet

• Kiểu tác động: Solenoid trực tiếp (Direct acting) tích hợp công nghệ PACER

• Kích thước cổng: 1/8", 1/4"

• Chuẩn ren: NPT và G (BSPP - thêm tiền tố D vào mã model)

• Lưu lượng tối đa: 0.3 Cv (300 Nl/phút)

• Dải áp suất vận hành: 5 đến 150 psig (0.3 đến 10 bar) cho van 3/2; 30 đến 150 psig cho van 4/2

• Môi chất hoạt động: Khí nén đã qua lọc (khuyến nghị lọc 5-micron)

• Vật liệu thân van: Nhôm đúc (Cast aluminum)

• Vật liệu gioăng: Buna-N (Nitrile Rubber)

• Nhiệt độ hoạt động: Môi trường 40 đến 120°F (4 đến 50°C); Môi chất 40 đến 175°F (4 đến 80°C)

• Điện áp tiêu chuẩn: 24 VDC (14 watts), 110-120 VAC 50/60 Hz

Danh Mục Mã Sản Phẩm Phổ Biến (Catalog Model Numbers):

• 1613B1020W: Van 3/2 NC, cổng 1/8", lắp nối tiếp, 24 VDC, ren NPT.

• 1613B1020Z: Van 3/2 NC, cổng 1/8", lắp nối tiếp, 110-120 VAC, ren NPT.

• 1613B2020W: Van 3/2 NC, cổng 1/4", lắp nối tiếp, 24 VDC, ren NPT.

• 1613C2322W: Van 3/2 NC, cổng 1/4", lắp đế Manifold, 24 VDC, ren NPT.

• 1614B1020W: Van 3/2 NO, cổng 1/8", lắp nối tiếp, 24 VDC, ren NPT.

• 1614B2020W: Van 3/2 NO, cổng 1/4", lắp nối tiếp, 24 VDC, ren NPT.

• 1616C2020W: Van 4/2, cổng 1/4", lắp nối tiếp, 24 VDC, ren NPT.

• 1616C2322W: Van 4/2, cổng 1/4", lắp đế Manifold, 24 VDC, ren NPT.

Sản Phẩm & Phụ Kiện Liên Quan:

• Đế Manifold (Manifold Stations): Model 256B91 cho trạm van 3/2; Model 257B91 cho trạm van 4/2.

• Giảm thanh khí xả (Exhaust Silencers): Giảm thanh nhôm ren 1/8" (5500A1003) và 1/4" (5500A2003) chịu áp tới 290 psig.

• Bộ kit nút đè tay (Manual Override Kits): Đa dạng tùy chọn nút nhấn phẳng/dài, có khóa hoặc không khóa (790K87, 792K87, 791K87).

• Bộ kit đèn báo (Indicator Light Kits): Hỗ trợ điện áp 24 VDC (862K87-W) và 110-120 VAC (862K87-Z).

• Van Classic 27 Series & 21 Series: Các dòng van poppet lưu lượng lớn hơn hoặc chịu nhiệt độ khắc nghiệt (từ -40°F đến 300°F).

---------------
