Đặc Điểm Kỹ Thuật Nổi Bật:

• Thiết kế kín khí và chịu chân không (Leak Tight and Vacuum Design): Vận hành tin cậy từ chân không tuyệt đối đến 250 psig, lý tưởng cho tạo hình chân không, ép thổi nhựa, đóng gói, kiểm tra rò rỉ và cách ly quy trình.

• Làm kín Poppet dương (Positive Poppet Sealing): Áp suất khí đầu vào ép chặt gioăng poppet vuông góc với đế, tạo lực làm kín tỷ lệ thuận với áp suất cung cấp. Cơ chế này loại bỏ ma sát trượt, chống mài mòn gioăng và ngăn ngừa rò rỉ hiệu quả.

• Tự làm sạch và chống bám bẩn (Self-Cleaning and Dirt Tolerant): Dòng khí vận tốc cao chạy qua bề mặt đế poppet liên tục cuốn trôi các hạt bụi bẩn trong môi trường công nghiệp ô nhiễm mà không cần bảo trì thường xuyên.

• Độc lập áp suất cổng (Port Pressure Independence): Mỗi trạm van trên một cụm đế có thể hoạt động ở nguồn áp suất đầu vào hoàn toàn khác nhau (bao gồm cả chân không), cho phép tích hợp nhiều mức áp suất trên một đế van duy nhất.

• Gioăng tự bù mòn mở rộng tuổi thọ (Self-Compensating Seals): Công nghệ làm kín động tự động điều chỉnh hành trình khi gioăng mòn theo thời gian, duy trì độ kín khít ổn định suốt vòng đời sản phẩm.

• Lưu lượng cao trong thiết kế nhỏ gọn: Dòng CX đạt lưu lượng tới Cv 108 (110.000 Nl/phút) ở cỡ cổng 2-1/2 inch, trong khi dòng LX đạt tới Cv 62.7 (62.000 Nl/phút).

• Lắp đế đa trạm linh hoạt (Manifold Flexibility): Đế van CX tích hợp từ 2 đến 10 trạm, cho phép kết hợp các chức năng mở thường (NO), đóng thường (NC), điều khiển cuộn từ hoặc điều khiển áp suất trên cùng một bệ đỡ.

• Dòng chảy hai chiều (Bidirectional Flow Capability): Thiết kế dòng chảy qua cổng toàn phần hỗ trợ đảo chiều dòng chảy mà không làm mất hiệu suất hay độ kín.

• Vận hành không cần dầu bôi trơn (Non-Lube Service): Không yêu cầu bôi trơn đường khí nén, đơn giản hóa hệ thống chuẩn bị khí và giảm chi phí vận hành.

• Tích hợp điều chỉnh tốc độ (Chỉ có ở dòng LX): Các model LX lựa chọn sẵn tích hợp van tiết lưu chỉnh tốc độ trực tiếp trên thân van, loại bỏ van điều tiết dòng gắn ngoài rườm rà.

Ứng Dụng Thực Tế:

• Tạo hình chân không, Ép thổi nhựa & Gia công nhựa: Cô lập nhanh đường cấp chân không trong chu kỳ chuyển đổi khuôn; chuỗi nổ khí lưu lượng cao và thu hồi chân không trong máy ép thổi.

• Đóng gói & Chế biến thực phẩm: Máy đóng gói chân không cho sản phẩm y tế, thực phẩm, hệ thống dựng thùng carton, dán kín hộp và dây chuyền đóng gói khép kín màng phim.

• Kiểm tra rò rỉ & Kiểm soát chất lượng: Trạm kiểm tra độ suy giảm áp suất/chân không cho linh kiện ô tô, thiết bị gia dụng và HVAC, đảm bảo cách ly không rò rỉ trong suốt pha đo lường.

• Ngành giấy, Bột giấy & Công nghiệp quá trình: Kiểm soát dòng bùn và môi chất quá trình, hệ thống nước làm mát nhà máy điện hoạt động dưới dải áp suất rộng từ chân không đến 145 psig.

• Xử lý vật liệu & Tự động hóa: Hệ thống gắp đặt chân không (Vacuum pick-and-place) và điều khiển xi lanh khí nén trực tiếp tại cổng để loại bỏ tổn thất đường ống.

Thông Số Kỹ Thuật Chi Tiết:

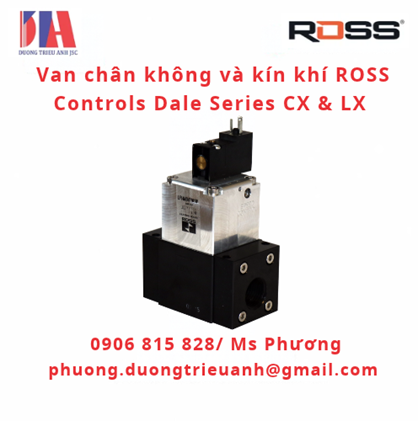

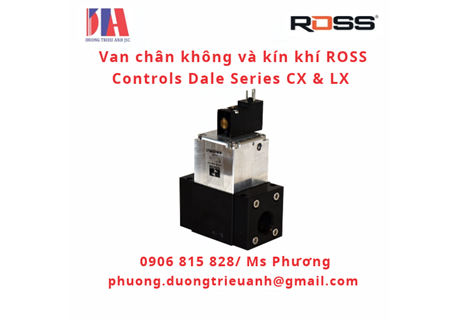

• Dòng sản phẩm: Dale Series CX (2/2 và 3/2, lắp nối tiếp và đế van); LX (2/2 lắp nối tiếp)

• Cấu trúc: Poppet

• Chức năng van: 2/2 (NC/NO); 3/2 (NC/NO)

• Kiểu tác động: Điều khiển bằng Solenoid Pilot (yêu cầu pilot ngoài); Điều khiển bằng áp suất (Pressure Controlled)

• Cấp nguồn Pilot: Bắt buộc dùng nguồn pilot ngoài (External pilot only)

• Kích thước cổng CX (2/2): 1/4", 3/8", 1/2", 3/4", 1", 1-1/4", 1-1/2", 2", 2-1/2" (Ren NPT và G/BSPP)

• Kích thước cổng CX (3/2): 3/8", 1/2", 3/4", 1" (Ren NPT và G/BSPP)

• Kích thước cổng LX (2/2): 3/8", 1/2", 3/4", 1", 1-1/4", 1-1/2", 2", 2-1/2" (Ren NPT và G/BSPP)

• Lưu lượng tối đa (Cv): Từ 3.5 đến 108 (tùy model CX và LX)

• Áp suất đầu vào CX (Solenoid): Chân không đến 145 psig (cỡ 3/8 đến 2-1/2"); Chân không đến 250 psig (cỡ 1/4")

• Áp suất đầu vào (Pressure Controlled): Chân không đến 250 psig

• Môi chất hoạt động: Khí nén đã qua lọc (khuyến nghị lọc 5 micron)

• Vật liệu thân van: Nhôm đúc anod hóa (Anodized cast aluminum)

• Vật liệu Poppet: Acetal và Thép không gỉ

• Vật liệu gioăng: Buna-N (bề mặt làm kín kết dính)

• Cấp bảo vệ: IP65 theo IEC 60529 (cho các model solenoid)

• Kết nối điện: Đầu nối DIN EN 175301-803 Form A và Form C

• Nhiệt độ hoạt động: Môi trường 40°F đến 120°F (4°C đến 50°C); Môi chất 40°F đến 175°F (4°C đến 80°C)

Sản Phẩm & Phụ Kiện Liên Quan:

• Van & Đế van tiêu chuẩn Dale CP Series: Cung cấp nền tảng van poppet tương tự nhưng dành cho ứng dụng áp suất tiêu chuẩn (tối thiểu 30 psig).

• Van nối tiếp tiêu chuẩn Dale LF Series: Dòng van tích hợp tiết lưu tốc độ dòng lắp nối tiếp cho ứng dụng áp suất tiêu chuẩn.

• Cụm đế van kiểm tra rò rỉ Dale LT Series: Cụm manifold van 3/4 (3 chiều, 4 vị trí) chuyên dùng cho mạch kiểm tra độ suy giảm áp suất và chênh áp.

• Van điều khiển hướng 21 Series & 27 Series: Các dòng van poppet nối tiếp phục vụ tiêu chuẩn, chân không và nhiệt độ khắc nghiệt.

• Đầu nối điện (Electrical Connectors): Đầu nối DIN EN 175301-803 Form A và Form C, bao gồm tùy chọn tích hợp đèn LED báo trạng thái và cáp đúc sẵn.

• Giảm thanh khí xả (Exhaust Silencers): Giảm thanh nhôm chịu áp suất tới 300 psig dành cho cổng xả của van 3/2 CX Series.

-------------
