Đặc Điểm Kỹ Thuật Nổi Bật:

• Hai tùy chọn kết cấu – Spool & Sleeve (W60) hoặc Poppet (W64): Dòng W60 ống trượt tối ưu cho hiệu suất làm kín và độ ma sát thấp ở chu kỳ cao; dòng W64 poppet chịu ô nhiễm tốt và tự làm sạch bề mặt.

• Tùy chọn gioăng Fluorocarbon chịu nhiệt cao (W64): Dòng W64 poppet có tùy chọn gioăng Viton chịu nhiệt độ môi trường và môi chất đến 220°F (105°C), phù hợp cho hệ thống sấy, gia nhiệt và ép nóng.

• Vận hành Pilot lực chuyển đổi lớn, công suất thấp: Sử dụng áp suất khí khuếch đại từ cuộn pilot điện nhỏ, đạt lực dịch chuyển mạnh mẽ ở mức công suất 6 watts DC.

• Thân van bằng nhôm đùn thanh (Bar Stock Aluminum): Thân van được gia công từ nhôm thanh nguyên khối thay vì đúc khuôn, đảm bảo độ dày thành đồng đều và độ chính xác cơ khí cao.

• W60 - Không có gioăng động trên ống trượt chính: Lõi ống trượt chuyển động trên màng chất lỏng với khe hở tối thiểu, loại bỏ hoàn toàn hiện tượng mài mòn gioăng.

• W64 - Cơ chế Poppet tự làm sạch: Luồng khí vận tốc cao qua đế poppet ở mỗi chu kỳ liên tục đánh bật bụi bẩn, giúp van thích ứng tốt với nguồn khí nén nhiễm bẩn.

• Cỡ ISO Size 1, 2 và 3 chuẩn hóa: Cung cấp dải lưu lượng linh hoạt từ Cv 0.8 đến 4.0 trên cùng một hạ tầng đế manifold.

• Đầu nối điện DIN EN 175301-803 Form A tiêu chuẩn: Tương thích rộng rãi với các loại cáp đấu nối sẵn từ nhiều nhà cung cấp khác nhau.

• Cuộn Solenoid đạt chuẩn UL và IP65: Chống bụi, chống tia nước áp lực thấp, phù hợp cho môi trường xịt rửa (washdown).

Ứng Dụng Thực Tế:

• Tự động hóa nhà máy chung: Cơ cấu gắp đặt (pick-and-place), băng tải phân loại, kẹp phôi hàn và các dây chuyền hoạt động chu kỳ cao liên tục.

• Môi trường khắc nghiệt & Nhiễm bẩn (W64 Poppet): Nhà máy bê tông, khai thác mỏ, luyện kim (foundry), trạm trộn cốt liệu và các khu vực có nhiều bụi xi măng/kim loại.

• Ứng dụng nhiệt độ cao (W64 Fluorocarbon): Hầm sấy công nghiệp, lò nung, thiết bị đúc nhựa nhiệt rắn và dây chuyền ép dán nhiệt.

• Đóng gói, Thực phẩm & Đồ uống: Máy đóng gói sơ cấp/thứ cấp sử dụng van vị trí trung tâm 5/3 giữ phôi, cùng các tủ điều khiển van quá trình dạng điều khiển áp suất (pneumatic pilot).

Thông Số Kỹ Thuật Chi Tiết:

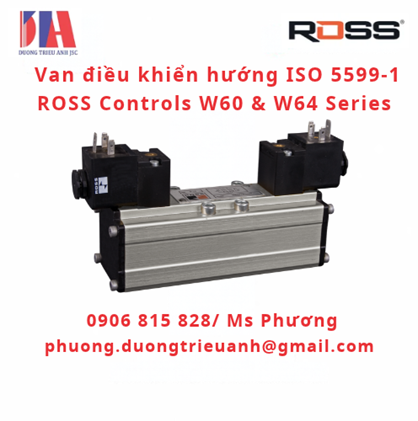

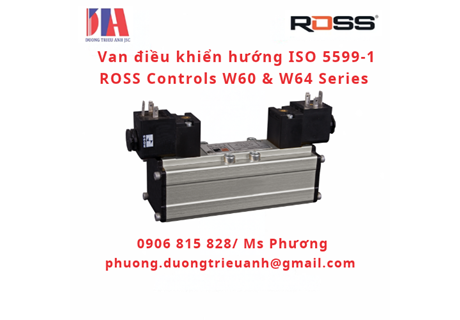

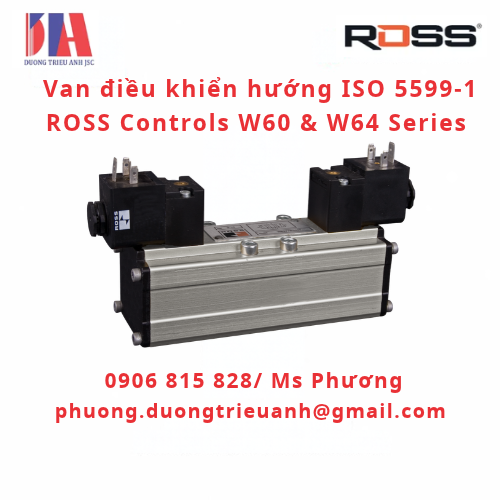

• Dòng sản phẩm: W60 (Spool and Sleeve); W64 (Poppet)

• Tiêu chuẩn van: ISO 5599-1

• Chức năng van: 5/2 Single/Double Solenoid, 5/3 Double Solenoid (Closed/Power/Open Center), 5/2 & 5/3 Pneumatic Pilot

• Cỡ ISO: Size 1, Size 2, Size 3

• Kích thước cổng: 1/8", 1/4", 3/8", 1/2", 3/4" (tại cấp độ đế sub-base)

• Dải áp suất vận hành: Chân không đến 150 psig (W60); 30 đến 150 psig (W64)

• Môi chất hoạt động: Khí nén đã qua lọc

• Kiểu kết nối điện: DIN EN 175301-803 Form A

• Vật liệu thân van: Nhôm thanh nguyên khối (Bar Stock Aluminum)

• Vật liệu gioăng tiêu chuẩn: Buna-N (Nitrile Rubber)

• Tùy chọn gioăng nhiệt độ cao (W64): Fluorocarbon (Viton)

• Cấp bảo vệ: IP65

Sản Phẩm & Phụ Kiện Liên Quan:

• ISO 15407-1 & ISO 15407-2 W66 Series (Series 240 / 241): Dòng van cỡ nhỏ Size 01 và 02 kết nối M12 hoặc cáp cắm manifold.

• ISO 5599-2 W65 Series (Series 243): Dòng van chuẩn ISO 5599-2 tích hợp kết nối cắm chung trên manifold.

• Đế đơn và Đế Manifold (Single Sub-Bases & Manifold Bases): Cung cấp sub-base đơn và đế manifold đa trạm NPT hoặc BSPP.

• Van tiết lưu gắn xen kẽ (Interposed Flow Controls): Lắp kẹp giữa thân van và đế để chỉnh tốc độ xả khí trực tiếp.

• Giảm thanh khí xả (Exhaust Silencers): Giảm thanh nhôm chịu áp đến 290 psig cho cổng xả manifold.

• Van khóa an toàn L-O-X (Energy Isolation): Cách ly nguồn năng lượng khí nén tuân thủ tiêu chuẩn OSHA.

-------------
