Đặc Điểm Kỹ Thuật Nổi Bật:

• Kết nối điện manifold cắm chung tích hợp: Tín hiệu điện được truyền qua bus nội bộ chạy dọc thân đế manifold, kết nối tại các tấm đầu cuối hỗ trợ giao diện dạng cầu đấu (terminal strip) hoặc giắc cắm nhiều chân (multi-pin), giúp gom toàn bộ dây dẫn về một điểm duy nhất.

• Tương thích giao tiếp Serial Bus: Hỗ trợ tích hợp các kiến trúc mạng công nghiệp (fieldbus và industrial Ethernet), cho phép truyền tín hiệu điều khiển và chẩn đoán trạng thái van qua một cáp truyền thông duy nhất.

• Cấu trúc Spool và Sleeve – Không có gioăng động bị mòn: Lõi ống trượt chuyển động chính xác bên trong ống lót nhôm không dùng gioăng đàn hồi động, loại bỏ hoàn toàn cơ chế mài mòn gioăng thông thường.

• Solenoid không phân cực tích hợp chống xung điện: Cuộn solenoid không phân cực, tích hợp mạch triệt tiêu xung điện bảo vệ ngõ ra PLC.

• Đèn LED báo trạng thái cho từng Solenoid: Mỗi cuộn coil trang bị một đèn LED xác nhận nhanh trạng thái kích hoạt mà không cần thiết bị đo ngoài.

• Tiêu chuẩn giao diện lắp đặt ISO 15407-2: Đảm bảo tính tương thích và thay thế kích thước linh hoạt theo tiêu chuẩn ISO.

• Tùy chọn cỡ ISO Size 01 (26 mm) và Size 02 (18 mm): Size 01 đạt lưu lượng Cv 1.1; Size 02 đạt lưu lượng Cv 0.55 đáp ứng tối ưu mật độ van trên chiều dài manifold.

• Tùy chọn cấp khí Pilot trong hoặc ngoài: Hỗ trợ áp suất pilot riêng biệt, đáp ứng các ứng dụng áp suất thấp hoặc mạch chân không.

• Dải áp suất hoạt động từ chân không đến 145 psig: Vận hành hiệu quả cho cả ứng dụng hút chân không lẫn khí nén áp suất thông thường.

Ứng Dụng Thực Tế:

• Hệ thống tự động hóa mật độ cao & Đa trục: Tế bào robot lắp ráp với hơn 20 cơ cấu chấp hành trên một vùng manifold, gom cụm dây dẫn giúp tối ưu không gian tủ điện.

• Ngành sản xuất chất bán dẫn & Điện tử: Hệ thống xử lý wafer, máy dán linh kiện bề mặt (SMT) và các trạm kiểm tra tự động (AOI) yêu cầu mật độ van cao, giảm thiểu điểm kết nối gây bụi.

• Lắp ráp ô tô & Xưởng thân xe: Các trạm lắp ráp cửa, nắp capo và gầm xe với cụm van manifold kết nối bus công nghiệp giúp thu thập dữ liệu SPC tại gốc.

• Công nghiệp thực phẩm & Đồ uống: Dây chuyền đóng gói sơ cấp (form, fill, seal) với hệ thống dây dẫn tập trung, đơn giản hóa việc làm sạch và chống nước rửa (washdown).

Thông Số Kỹ Thuật Chi Tiết:

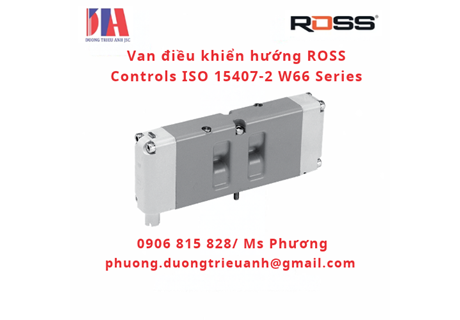

• Dòng sản phẩm: W66 Series

• Tiêu chuẩn van: ISO 15407-2

• Chức năng van: 5/2 (Single Solenoid, Double Solenoid); 5/3 (Double Solenoid - Closed/Power/Open Center)

• Cỡ ISO: Size 02 (18 mm) và Size 01 (26 mm)

• Kiểu lắp đặt: Lắp đế (Base Mounted) - Sub-base đơn hoặc Manifold

• Dải áp suất vận hành: Chân không đến 145 psig (9.9 bar)

• Áp suất Pilot tối thiểu: 30 psig (Size 02 5/2); 25 psig (Size 01 5/2); 35 psig (cho tất cả các cỡ van 5/3)

• Môi chất hoạt động: Khí nén đã qua lọc

• Nhiệt độ môi trường & Môi chất: 5°F đến 120°F (-15°C đến 50°C)

• Kiểu kết nối điện: Kết nối cắm chung tích hợp trên đế manifold; tương thích bus truyền thông

• Vật liệu thân van: Nhôm đúc (Cast Aluminum)

• Vật liệu nắp chụp (End Caps): Nhựa nhiệt dẻo PBT (Polybutylene Terephthalate)

Sản Phẩm & Phụ Kiện Liên Quan:

• ISO 15407-1 W66 Series (Series 240): Biến thể sử dụng cáp rời M12 từng van riêng biệt trên cùng nền tảng kích thước ISO 15407-1.

• ISO 5599-1 W60 & W64 Series (Series 242): Dòng van lớn hơn chuẩn ISO 5599-1 cỡ Size 1, 2 và 3 kết nối điện EN 175301-803.

• ISO 5599-2 W65 Series (Series 243): Van spool & sleeve chuẩn ISO 5599-2 cỡ lớn tích hợp kết nối cắm chung trên manifold.

• Đế Manifold tích hợp Bus điện: Các tùy chọn đế manifold chứa bus điện nội bộ với tấm đầu cuối cầu đấu, giắc cắm multi-pin hoặc module Serial Bus.

• Tấm cách ly trạm trung gian (Intermediate Station Isolation Plates): Cho phép tạo các vùng áp suất độc lập hoặc chia tách đường xả trên cùng một thanh manifold.

• Van tiết lưu gắn xen kẽ (Interposed Flow Controls): Van chỉnh lưu lượng xả lắp kẹp giữa thân van và đế manifold.

• Giảm thanh khí xả (Exhaust Silencers): Giảm thanh nhôm chịu áp suất đến 290 psig cho các cổng xả manifold.

• Van khóa an toàn L-O-X (Energy Isolation): Cách ly nguồn năng lượng khí nén phục vụ bảo trì an toàn theo chuẩn OSHA.

-----------------
