Đặc Điểm Kỹ Thuật Nổi Bật:

• Hệ thống kết nối điện manifold cắm chung tích hợp: Tín hiệu solenoid được dẫn qua bus tích hợp trong thân đế thay vì cáp rời từng van, kết nối tại tấm đầu cuối giao diện 25-pin D-sub hoặc 19-pin tròn giúp gom toàn bộ dây dẫn về một đầu cắm duy nhất.

• Tùy chọn đầu nối Automotive cho từng trạm: Cung cấp đầu nối kín tiêu chuẩn ngành ô tô gắn trên nắp hộp cáp riêng cho từng van, bảo vệ chống thời tiết và rung động.

• Đế kết nối điện cho phép tháo van không cần ngắt dây: Tùy chọn đế cắm điện giúp bố trí đường dây qua đế thay vì thân van, cho phép tháo lắp và thay thế thân van nhanh chóng mà không cần tháo dỡ dây điện.

• Tương thích Serial Bus: Hỗ trợ mô-đun bus adapter để tích hợp toàn bộ trạm van vào mạng fieldbus hoặc industrial Ethernet, truyền tín hiệu điều khiển và chẩn đoán trạng thái qua một cáp truyền thông.

• Cấu trúc Spool và Sleeve – Không có gioăng động bị mòn: Lõi ống trượt thép không gỉ chuyển động trên màng thủy động bên trong thân nhôm, không dùng gioăng cao su động trên lõi van, loại bỏ hoàn toàn cơ chế mài mòn gioăng.

• Cỡ ISO Size 1, 2 và 3 linh hoạt: Đáp ứng dải lưu lượng chuẩn (Size 1: Cv 1.0; Size 2: Cv 2.3; Size 3: Cv 3.4) trên cùng một hạ tầng đế manifold.

• Tác động Pilot và tùy chọn điều khiển áp suất: Hỗ trợ đầy đủ các phiên bản điều khiển solenoid pilot và điều khiển bằng áp suất khí nén (pressure-controlled).

Ứng Dụng Thực Tế:

• Ngành công nghiệp ô tô & Lắp ráp: Đồ gá hàn thân xe (body-in-white) với manifold manifold D-sub 25-pin hoặc giắc tròn 19-pin giúp tối ưu hóa dây dẫn; trạm lắp ráp động cơ dùng đầu nối automotive chống rung.

• Tự động hóa công nghiệp chung: Robot Cartesian và SCARA, các dây chuyền truyền động tốc độ cao cần tuổi thọ van lớn, giảm thiểu tối đa thời gian dừng máy bảo trì.

• Ngành thực phẩm, Đồ uống & Dược phẩm: Máy chiết rót, đóng nắp chai, dây chuyền đóng gói vỉ (blister packaging) với cấu trúc dễ làm sạch và chuẩn hóa linh kiện toàn cầu.

• Công nghiệp quá trình & Tiện ích: Tủ điều khiển van quá trình dùng phiên bản điều khiển áp suất (pneumatic pilot) cho các khu vực an toàn nội tại (intrinsically safe).

Thông Số Kỹ Thuật Chi Tiết:

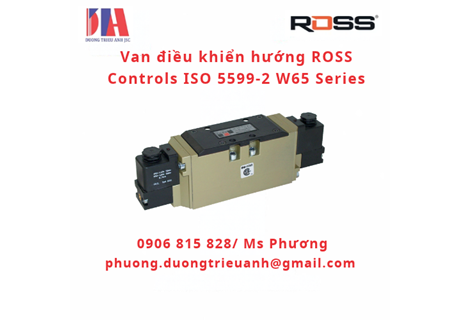

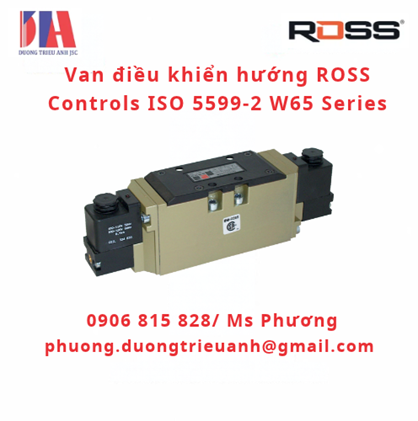

• Dòng sản phẩm: W65 Series

• Tiêu chuẩn van: ISO 5599-2

• Chức năng van: 5/2 Single/Double Solenoid, 5/3 Double Solenoid (Closed/Power/Open Center), 5/2 Single Pilot, 5/3 Double Pilot

• Cỡ ISO: Size 1, Size 2, Size 3

• Kiểu lắp đặt: Đế đơn (Individual Sub-Base) hoặc Đế Manifold đa trạm

• Dải áp suất hoạt động: 15 đến 150 psig (1 đến 10 bar)

• Môi chất hoạt động: Khí nén đã qua lọc

• Nhiệt độ môi trường: 40°F đến 120°F (4°C đến 50°C) cho Solenoid Pilot; lên đến 175°F (80°C) cho điều khiển áp suất

• Nhiệt độ môi chất: 40°F đến 175°F (4°C đến 80°C)

• Vật liệu thân van: Nhôm đúc (Cast Aluminum)

• Vật liệu ống trượt (Spool): Thép không gỉ (Stainless Steel)

• Vật liệu gioăng: Buna-N (Nitrile Rubber)

Sản Phẩm & Phụ Kiện Liên Quan:

• ISO 5599-1 W60 & W64 Series (Series 242): Dòng van ISO 5599-1 cỡ Size 1, 2 và 3 kết nối điện DIN EN 175301-803 riêng lẻ.

• ISO 15407-1 & ISO 15407-2 W66 Series (Series 240 / 241): Dòng van cỡ nhỏ Size 01 và 02 phục vụ không gian lắp đặt hẹp hơn.

• Đế Manifold tích hợp Bus điện & Tấm đầu cuối: Đế manifold hỗ trợ giao diện 25-pin D-sub, giắc tròn 19-pin hoặc module Serial Bus.

• Tấm bịt trạm trống (Blanking Plates): Dùng để niêm phong các trạm dự phòng chờ mở rộng trên cụm manifold.

• Van tiết lưu gắn xen kẽ (Interposed Flow Controls): Lắp kẹp giữa thân van và đế giúp điều chỉnh tốc độ xả khí trực tiếp.

• Giảm thanh khí xả (Exhaust Silencers): Giảm thanh chịu áp đến 290 psig lắp tại cổng xả manifold.

• Van khóa an toàn L-O-X (Energy Isolation): Cách ly nguồn năng lượng khí nén thượng nguồn theo chuẩn OSHA.

---------
