Đặc Điểm Kỹ Thuật Nổi Bật:

• Độc lập áp suất cổng (Port Pressure Independence): Thiết kế mang tính cách mạng cho phép các mức áp suất khác nhau, bao gồm cả chân không, được cấp đồng thời vào các trạm riêng biệt trên một đế van chung mà không gây hiện tượng giao thoa giữa các cổng.

• Cấu trúc Poppet rò rỉ gần bằng không (Near-Zero Leakage): Bề mặt bịt kín poppet vuông góc cung cấp khả năng đóng ngắt tuyệt đối qua hàng triệu chu kỳ, loại bỏ tổn thất rò rỉ và mài mòn gioăng thường thấy ở van trượt (spool valves).

• Thiết kế tự làm sạch & Chịu bụi bẩn tốt: Luồng không khí tốc độ cao chạy qua các đế poppet ở mỗi chu kỳ giúp đánh bật và cuốn trôi tạp chất, đảm bảo độ bền cao trong môi trường khí nén ô nhiễm.

• Hệ thống dẫn hướng tự bù mòn (Self-Compensating for Wear): Hệ thống dẫn hướng bên trong tự động điều chỉnh hành trình gioăng theo thời gian sử dụng, duy trì đặc tính phản hồi ổn định và hiệu suất làm kín suốt vòng đời van.

• Khả năng cấu hình đế van đa trạm (Base Mounted Manifold Capability): Giảm thiểu tối đa đường ống kết nối và các điểm rò rỉ tiềm ẩn. Cho phép kết hợp linh hoạt từ 2 đến 10 trạm với các chức năng van mở thường (NO), đóng thường (NC) hoặc điều khiển từ xa trên cùng một đế.

• Vận hành không cần dầu bôi trơn (Non-Lube Service): Không yêu cầu bôi trơn đường ống khí nén trong điều kiện tiêu chuẩn, giúp đơn giản hóa bảo trì và ngăn ngừa nguy cơ ô nhiễm.

• Chuyển đổi nguồn khí điều khiển ngoài (Field-Convertible External Pilot Supply): Dễ dàng chuyển đổi từ cấp khí pilot trong sang cấp khí pilot ngoài bằng cách tháo nút bịt tại cổng X-1 mà không cần thay thế linh kiện.

• Cuộn từ định mức làm việc liên tục: Cuộn solenoid đạt tiêu chuẩn chống nước bụi IP65 theo IEC 60529, tương thích với đầu nối điện EN 175301-803 Form A hoặc Form C.

Ứng Dụng Thực Tế:

• Hệ thống tuần tự đa áp suất & Chân không: Ứng dụng trên các thiết bị đòi hỏi cung cấp tuần tự các mức áp suất khác nhau (bao gồm cả chân không) tới một chi tiết gia công chung trên cùng một đế van CP Series.

• Trạm kiểm tra rò rỉ (Leak Testing): Mạch kiểm tra áp suất hoặc chân không kết hợp nhiều cấp độ cho các thiết bị, đồ gá kiểm tra.

• Đóng gói chân không & Tạo hình nhiệt (Vacuum Forming & Packaging): Cấp trình tự áp suất từ chân không sang áp suất dương qua nhiều giai đoạn trên một cụm đế van gọn nhẹ.

• Ngành giấy & Công nghiệp quá trình: Kiểm soát dòng bùn bột giấy và định hướng dòng chất lỏng, nơi thiết kế poppet chống chịu tốt với môi trường trung gian chứa nhiều hạt rắn.

• Điều khiển xi lanh & Cơ cấu chấp hành: Van 3/2 dòng CP có thể lắp trực tiếp vào đầu cần và đầu chóc của xi lanh khí nén để tăng tốc độ, loại bỏ tổn thất đường ống và nâng cao độ chính xác.

• Tự động hóa ô tô, Lắp ráp & Đóng gói: Cơ cấu chấp hành xưởng thân xe, băng chuyền tốc độ cao, hệ thống gắp đặt chân không (vacuum pick-and-place) và máy dán thùng carton.

Thông Số Kỹ Thuật Chi Tiết:

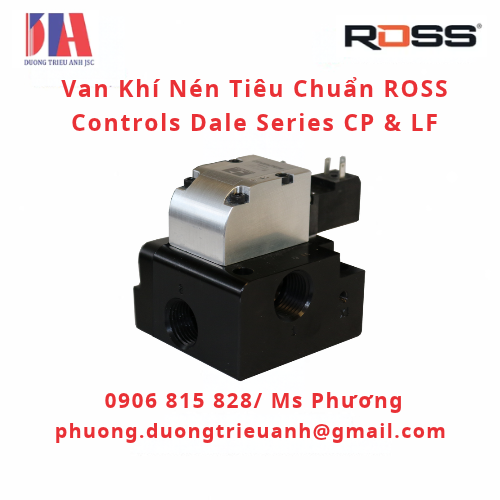

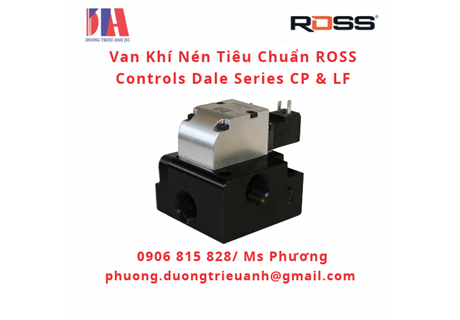

• Dòng sản phẩm: Dale Series CP & LF - Standard Pressure

• Chức năng van: 2/2 NC, 2/2 NO, 3/2 NC, 3/2 NO

• Cấu trúc: Poppet

• Kiểu lắp đặt: Lắp nối tiếp (inline); lắp đế (base mounted) tích hợp khả năng làm đế van đa trạm qua lỗ xuyên

• Kiểu tác động: Điều khiển cuộn từ (Solenoid Pilot - AC/DC); Điều khiển áp suất từ xa (Remote Pressure Controlled)

• Kích thước cổng CP Series (2/2): 3/8", 1/2", 3/4", 1", 1-1/4", 1-1/2", 2", 2-1/2"

• Kích thước cổng CP Series (3/2): 3/8", 1/2", 3/4", 1"

• Kích thước cổng LF Series (2/2): 3/8", 1/2", 3/4", 1", 1-1/4", 1-1/2", 2", 2-1/2"

• Lưu lượng tối đa: Cv 108 (CP Series 2/2 cỡ 2-1/2"); Cv 64.7 (LF Series cỡ 2" và 2-1/2")

• Chuẩn ren: NPT (tiêu chuẩn); BSPP / G (thay thế chữ N bằng D trong mã model)

• Áp suất đầu vào (Solenoid Pilot): 30 đến 145 psig (2 đến 10 bar)

• Môi chất hoạt động: Khí nén đã qua lọc (khuyến nghị lọc 5-micron)

• Vật liệu thân van: Nhôm anod hóa (Anodized aluminum)

• Vật liệu gioăng: Buna-N (bề mặt làm kín kết dính)

• Cấp bảo vệ: IP65 theo IEC 60529 (đối với van điều khiển cuộn từ)

• Kết nối điện: Đầu nối EN 175301-803 Form A hoặc Form C

• Số trạm đế van: Tiêu chuẩn từ 2 đến 10 trạm

Sản Phẩm & Phụ Kiện Liên Quan:

• Dòng van CP & CX Series (Multi Station Valve Manifolds): Các biến thể kín khí và chuyên dụng cho dịch vụ chân không hoặc áp suất thấp thuộc Dale Series.

• Van Classic 27 Series (Standard Temperatures): Van poppet nối tiếp chuẩn nhiệt độ thông thường với kích thước cổng lên đến 2-1/2" (Cv đến 82).

• Van Classic 21 Series (Low/High Temperatures): Van poppet chịu nhiệt độ khắc nghiệt từ -40°F đến 300°F tích hợp kết nối ống luồn dây điện 1/4".

• Van 21 Series kết nối DIN & M12: Dòng van chịu nhiệt độ khắc nghiệt trang bị kết nối nhanh DIN EN 175301-803 và M12.

• Đầu nối điện (Electrical Connectors): Đầu nối DIN Form A, B, C, các phiên bản có đèn báo và cụm dây cáp đúc sẵn.

• Giảm thanh khí xả (Exhaust Silencers): Giảm thanh nhôm chuyên dụng cho cổng xả nhằm giảm tiếng ồn hệ thống khí nén.

• Van khóa an toàn L-O-X (Energy Isolation): Van cô lập năng lượng khí nén phục vụ bảo trì an toàn tuân thủ tiêu chuẩn OSHA 1910.147.

-----------------
