Đặc Điểm Kỹ Thuật Nổi Bật:

• Cô lập trạm tự động (Automatic Individual Station Shut-off): Tự động đóng cổng cấp và xả khi tháo rời từng trạm van, giúp bảo trì "nóng" không tốn thời gian dừng máy (zero downtime).

• Cơ chế Poppet tự làm sạch (Sure-Shifting Self-Cleaning): Dòng khí vận tốc cao qua mặt seal poppet liên tục cuốn trôi cặn bẩn, nước ngưng tụ và bụi bẩn dính ngược từ cổng xả của cơ cấu chấp hành ngoài hiện trường.

• Gioăng mặt Poppet vuông góc tự bù mòn: Đảm bảo độ kín tuyệt đối tại cổng làm việc, tự động bù đắp độ mòn theo thời gian sử dụng mà không cần điều chỉnh lực ép ban đầu.

• Đầu nối điện tháo nhanh tích hợp đèn LED báo trạng thái: Chuẩn DIN EN 175301-803 Form A hoặc Form C trang bị đèn báo nguồn LED cho phép chẩn đoán trực quan trạng thái van từ xa không cần thiết bị đo.

• Lực chuyển đổi mạnh mẽ & Đổi chiều chính xác: Lực tác động cuộn từ lớn duy trì trọn hành trình van trong suốt vòng đời, loại bỏ hiện tượng van chuyển đổi không hết hành trình hoặc phản hồi chậm.

• Mật độ trạm cao, thiết kế tối ưu không gian: Gom cụm tới 16 trạm van trên một khối đế duy nhất, giảm thiểu không gian tủ điện, vật tư lắp đặt và đường ống cấp khí nén.

• Chức năng 3/2 đơn Solenoid (Tác động đơn): Phù hợp cho bộ truyền động van bướm, van xả tự động với vị trí an toàn (fail-safe) hồi về bằng lò xo khi mất điện.

• Chức năng 5/2 đơn Solenoid (Tác động kép): Cung cấp các đường cấp và xả riêng biệt chuyên dụng cho các bộ truyền động khí nén tác động kép.

• Chuẩn ren NPT: Tương thích trực tiếp với các chuẩn kết nối đường ống và phụ kiện khí nén công nghiệp tiêu chuẩn.

Ứng Dụng Thực Tế:

• Tự động hóa van công nghệ & Quá trình: Cấp khí điều khiển pilot cho van bướm, van cổng dao, van bi trong xử lý nước thải, nhà máy sản xuất giấy/bột giấy, hệ thống hóa chất và dầu khí.

• Chế biến Thực phẩm, Đồ uống & Dược phẩm: Điều khiển mạch van chuyển hướng, van CIP (Clean-in-place), hệ thống chiết rót và phối trộn nguyên liệu.

• Ngành nhựa, Đóng gói & Xử lý vật liệu: Hệ thống máy đóng bao, dựng thùng carton, xếp pallet và các van cửa xả liệu liệu rời trong nông nghiệp, khoáng sản.

• Sản xuất ô tô & Công nghiệp nặng: Cụm van cấp khí pilot cho đồ gá kẹp hàn, cửa gió lò sơn và hệ thống công cụ khí nén tại các trạm lắp ráp.

Thông Số Kỹ Thuật Chi Tiết:

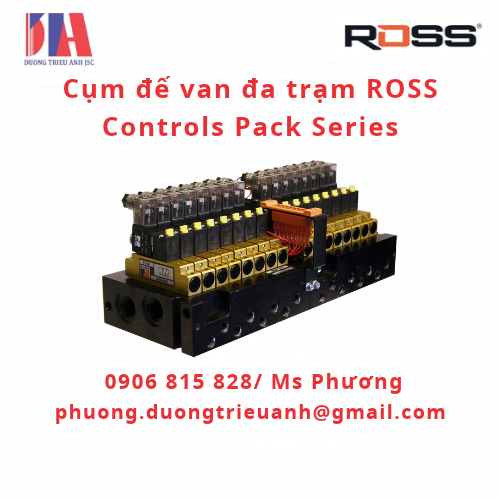

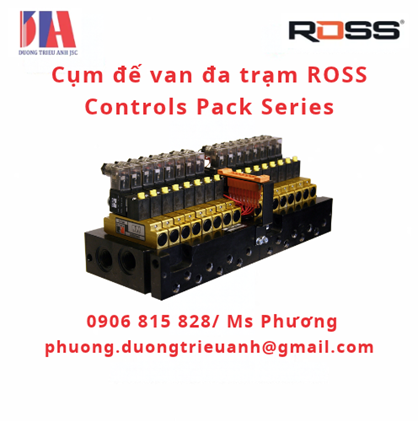

• Dòng sản phẩm: Pack Series Valve Manifolds

• Chức năng van: 3/2 Single Solenoid (NC, lò xo hồi về); 5/2 Single Solenoid (NC, lò xo hồi về)

• Cấu trúc: Poppet (thuộc nền tảng Dale Series)

• Số trạm tiêu chuẩn: 4, 8, 12, 16 trạm

• Lưu lượng trung bình (Cv): Cv 0.5 mỗi trạm

• Kích thước cổng 3/2 (16 trạm): Cổng vào 1/2" NPT; Cổng ra 1/8" NPT; Cổng xả 1/2" NPT

• Kích thước cổng 5/2: Cổng vào 3/8" NPT; Cổng ra 1/4" NPT; Cổng xả 3/8" NPT

• Dải áp suất vận hành: 30 đến 150 psig (2 đến 10 bar)

• Nhiệt độ hoạt động: Môi trường 39°F đến 122°F (4°C đến 50°C); Môi chất 39°F đến 175°F (4°C đến 80°C)

• Điện áp cuộn coil: 24 VDC (công suất 0.8W cho van 3/2; 2.1W cho van 5/2)

• Kiểu kết nối điện: EN 175301-803 Form A / Form C (tích hợp đèn LED) hoặc dây cáp nối tự do (Flying Leads)

• Vật liệu thân / Gioăng: Thân nhôm đúc, Poppet Acetal/Thép không gỉ, Gioăng Buna-N

• Cấp bảo vệ: IP65 theo IEC 60529

Danh Mục Mã Sản Phẩm Tiêu Chuẩn (Catalog Model Numbers):

• 3900A0713-1W: Van 3/2 Single Solenoid, 4 trạm, cổng vào 1/2" NPT, 24 VDC, Form C.

• 3900A0713-2W: Van 3/2 Single Solenoid, 16 trạm, cổng vào 1/2" NPT, 24 VDC, Form C + Flying Leads.

• 3900A1052-1W: Van 5/2 Single Solenoid, 4 trạm, cổng vào 3/8" NPT, 24 VDC, Form A.

• 3900A1052-2W: Van 5/2 Single Solenoid, 8 trạm, cổng vào 3/8" NPT, 24 VDC, Form A.

• 3900A1052-3W: Van 5/2 Single Solenoid, 12 trạm, cổng vào 3/8" NPT, 24 VDC, Form A.

• 3900A1052-4W: Van 5/2 Single Solenoid, 16 trạm, cổng vào 3/8" NPT, 24 VDC, Form A.

Sản Phẩm & Phụ Kiện Liên Quan:

• Cụm đế van đa trạm CP & CX Series (Series 253): Dành cho các ứng dụng công nghiệp lưu lượng cao hơn (cổng lên đến 2-1/2", Cv lên đến 108).

• Van nối tiếp 21 Series & 27 Series: Van poppet đơn lẻ chịu nhiệt độ cực hạn hoặc đạt tiêu chuẩn an toàn TUV SIL 2.

• Đầu nối điện (Series 91): Các loại đầu nối tháo lắp nhanh chuẩn DIN Form A và Form C kèm cáp đấu đúc sẵn.

• Giảm thanh khí xả (Series 90): Giảm thanh nhôm giảm tiếng ồn cổng xả 3/8" và 1/2", chịu áp suất tới 290 psig.

• Van khóa an toàn L-O-X (Series 1287): Van cô lập nguồn năng lượng khí nén phục vụ bảo trì an toàn tuân thủ tiêu chuẩn OSHA Lockout/Tagout.

-----------------
